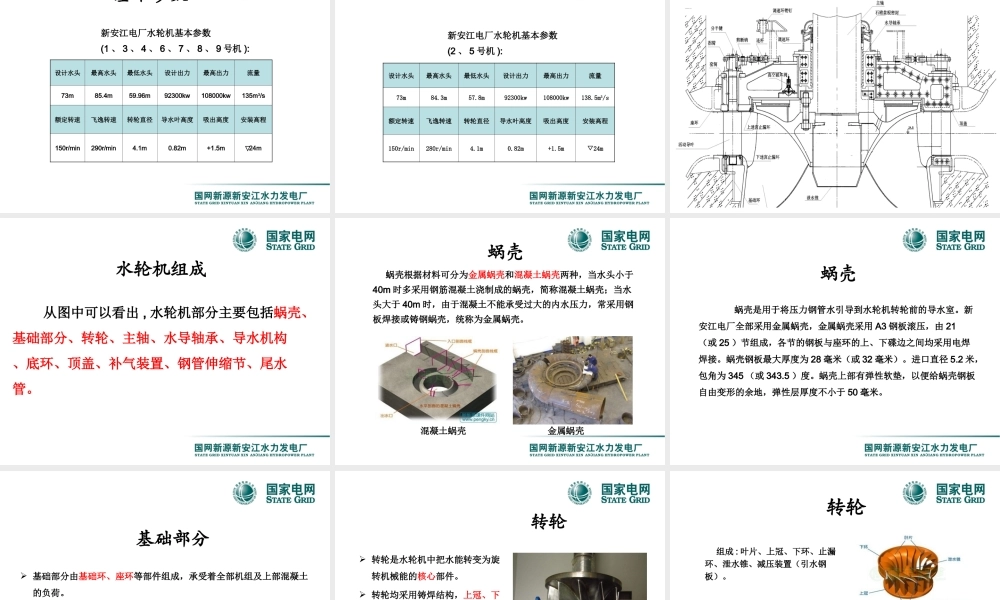

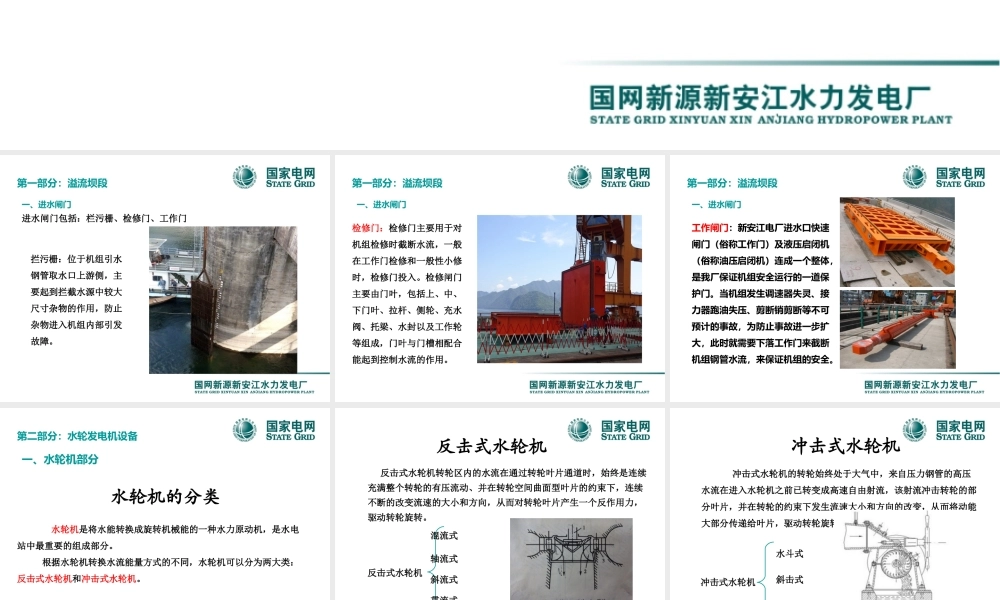

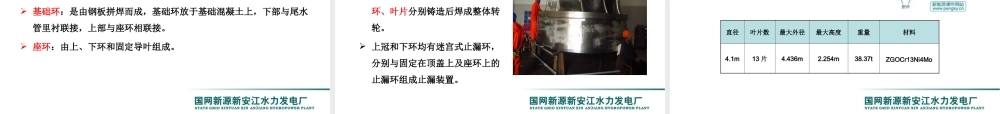

水轮机及引水机构介绍一、进水闸门进水闸门包括：栏污栅、检修门、工作门拦污栅：位于机组引水钢管取水口上游侧，主要起到拦截水源中较大尺寸杂物的作用，防止杂物进入机组内部引发故障。第一部分：溢流坝段第一部分：溢流坝段一、进水闸门检修门：检修门主要用于对机组检修时截断水流，一般在工作门检修和一般性小修时，检修门投入。检修闸门主要由门叶，包括上、中、下门叶、拉杆、侧轮、充水阀、托梁、水封以及工作轮等组成，门叶与门槽相配合能起到控制水流的作用。第一部分：溢流坝段一、进水闸门工作闸门：新安江电厂进水口快速闸门（俗称工作门）及液压启闭机（俗称油压启闭机）连成一个整体，是我厂保证机组安全运行的一道保护门。当机组发生调速器失灵、接力器跑油失压、剪断销剪断等不可预计的事故，为防止事故进一步扩大，此时就需要下落工作门来截断机组钢管水流，来保证机组的安全。第二部分：水轮发电机设备一、水轮机部分水轮机是将水能转换成旋转机械能的一种水力原动机，是水电站中最重要的组成部分。根据水轮机转换水流能量方式的不同，水轮机可以分为两大类：反击式水轮机和冲击式水轮机。水轮机的分类反击式水轮机转轮区内的水流在通过转轮叶片通道时，始终是连续充满整个转轮的有压流动、并在转轮空间曲面型叶片的约束下，连续不断的改变流速的大小和方向，从而对转轮叶片产生一个反作用力，驱动转轮旋转。反击式水轮机反击式水轮机混流式轴流式贯流式斜流式混流式冲击式水轮机冲击式水轮机的转轮始终处于大气中，来自压力钢管的高压水流在进入水轮机之前已转变成高速自由射流，该射流冲击转轮的部分叶片，并在转轮的约束下发生流速大小和方向的改变，从而将动能大部分传递给叶片，驱动转轮旋转。冲击式水轮机水斗式斜击式双击式双击式混流式水轮机混流式水轮机水流从四周沿径向进入转轮，然后近似以轴向流出转轮。混流式水轮机应用水头范围较广，约为20~700米，运行稳定且效率高，是现代应用最广泛发一种水轮机。水轮机型式混流式轴流转浆式轴流定浆式斜流式冲击式代表符号HLZZZDXLCJ水轮机型式贯流转浆式贯流定浆式可逆式双击式斜击式代表符号GZGDNSJXJ水轮机型式立轴卧轴金属蜗壳混凝土蜗壳灯炮式代表符号LWJHP水轮机型式明槽式罐式竖井式虹吸式轴伸式代表符号MGSXZ水轮机型号的代表符号水轮机型号新安江电厂装有九台立式混流式水轮机，有两种不同的型号。1、3、4、6、7、8、9号机为HLS66.46-LJ-410型。2、5号机为HLA778-L...
