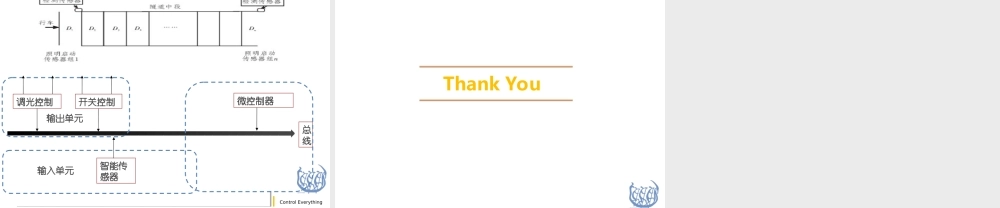

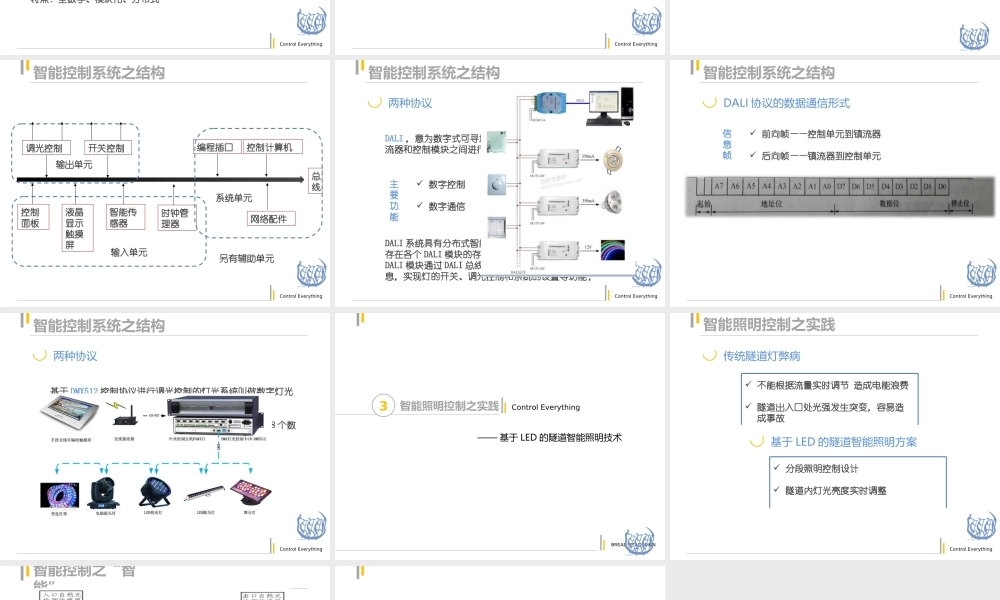

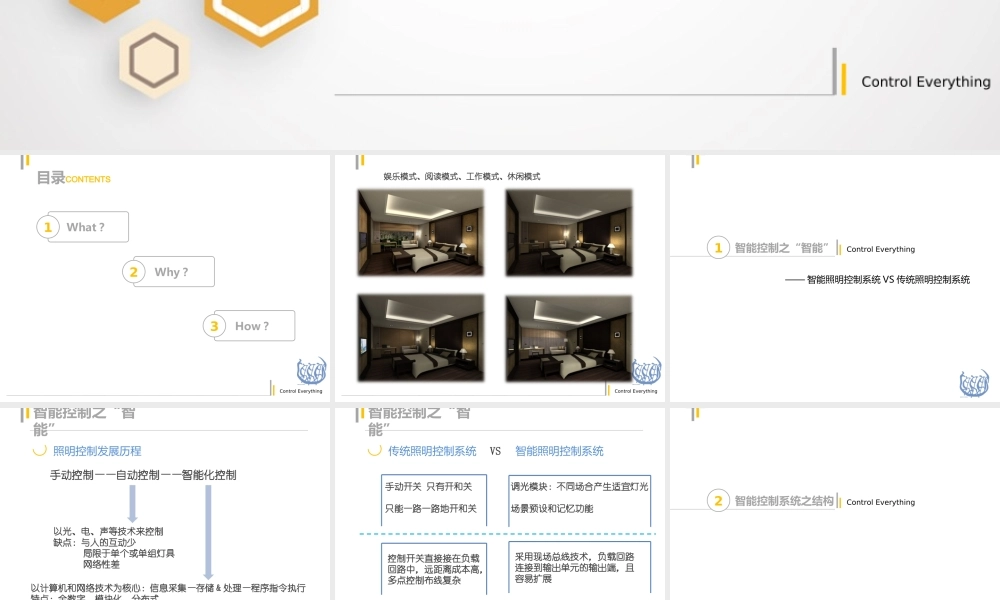

智能照明控制系统ControlEverythingBREADPPTDESIGN目录What？1Why？2How？3CONTENTSControlEverythingBREADPPTDESIGNControlEverything娱乐模式、阅读模式、工作模式、休闲模式ControlEverything智能控制之“智能”1——智能照明控制系统VS传统照明控制系统BREADPPTDESIGN智能控制之“智能”ControlEverything手动控制——自动控制——智能化控制照明控制发展历程以光、电、声等技术来控制缺点：与人的互动少局限于单个或单组灯具网络性差以计算机和网络技术为核心：信息采集—存储&处理—程序指令执行特点：全数字、模块化、分布式BREADPPTDESIGN智能控制之“智能”ControlEverything手动开关只有开和关只能一路一路地开和关传统照明控制系统智能照明控制系统VS调光模块：不同场合产生适宜灯光场景预设和记忆功能控制开关直接接在负载回路中，远距离成本高，多点控制布线复杂采用现场总线技术，负载回路连接到输出单元的输出端，且容易扩展ControlEverything智能控制系统之结构2BREADPPTDESIGN智能控制系统之结构ControlEverything另有辅助单元总线控制面板液晶显示触摸屏智能传感器时钟管理器调光控制开关控制控制计算机编程插口网络配件输出单元输入单元系统单元BREADPPTDESIGN智能控制系统之结构ControlEverything两种协议DALI，意为数字式可寻址照明控制接口标准，实现了电子镇流器和控制模块之间进行数字化通信的接口标准。数字控制数字通信主要功能DALI系统具有分布式智能模块，地址和灯光场景信息等都储存在各个DALI模块的存储内；DALI模块通过DALI总线进行数字通信、传递指令、和状态信息，实现灯的开关、调光控制和系统的设置等功能；BREADPPTDESIGN智能控制系统之结构ControlEverythingDALI协议的数据通信形式前向帧——控制单元到镇流器后向帧——镇流器到控制单元信息帧BREADPPTDESIGN智能控制系统之结构ControlEverything两种协议基于DMX512控制协议进行调光控制的灯光系统叫做数字灯光系统。采用指令帧作为控制字节，一个指令帧由1个开始位、8个数据位和2个结束位构成；形成一个数据包BREADPPTDESIGNControlEverything智能照明控制之实践3——基于LED的隧道智能照明技术BREADPPTDESIGN智能照明控制之实践ControlEverything传统隧道灯弊病基于LED的隧道智能照明方案不能根据流量实时调节造成电能浪费隧道出入口处光强发生突变，容易造成事故分段照明控制设计隧道内灯光亮度实时调整BREADPPTDESIGN智能控制之“智能”ControlEverything总线智能传感器调光控制开关控制微控制器输出单元输入单元ThankYou
