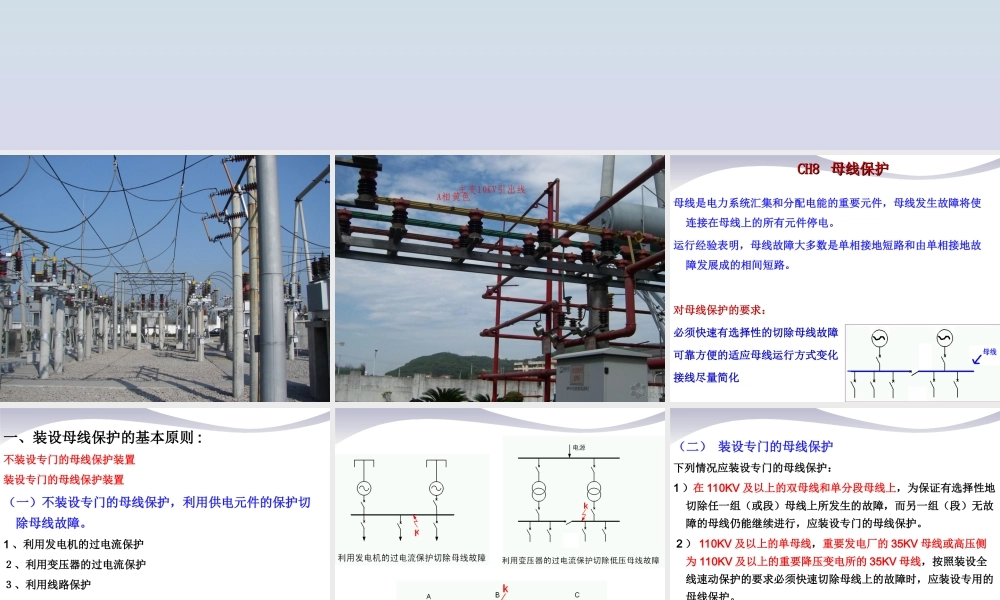

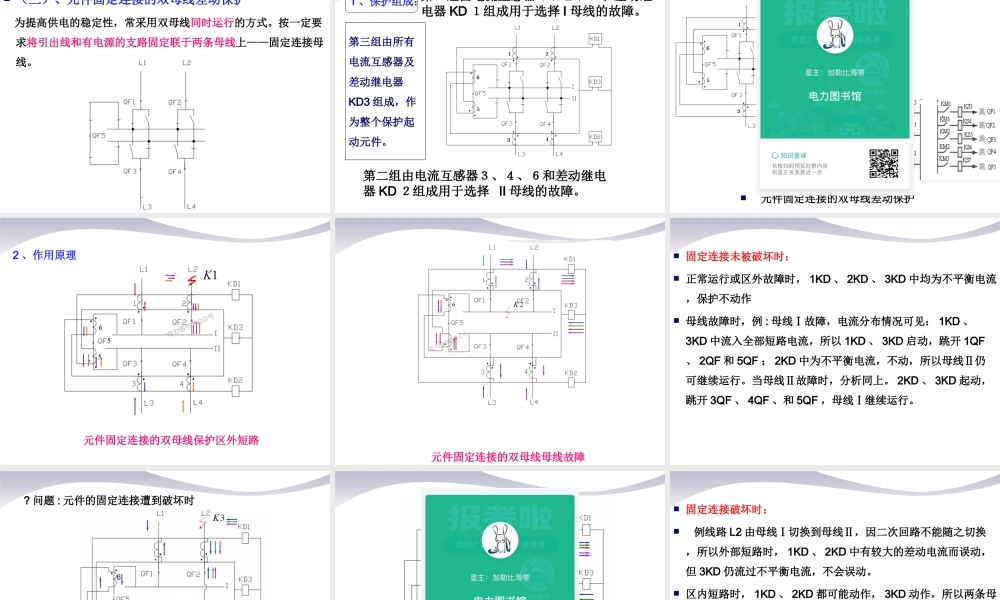

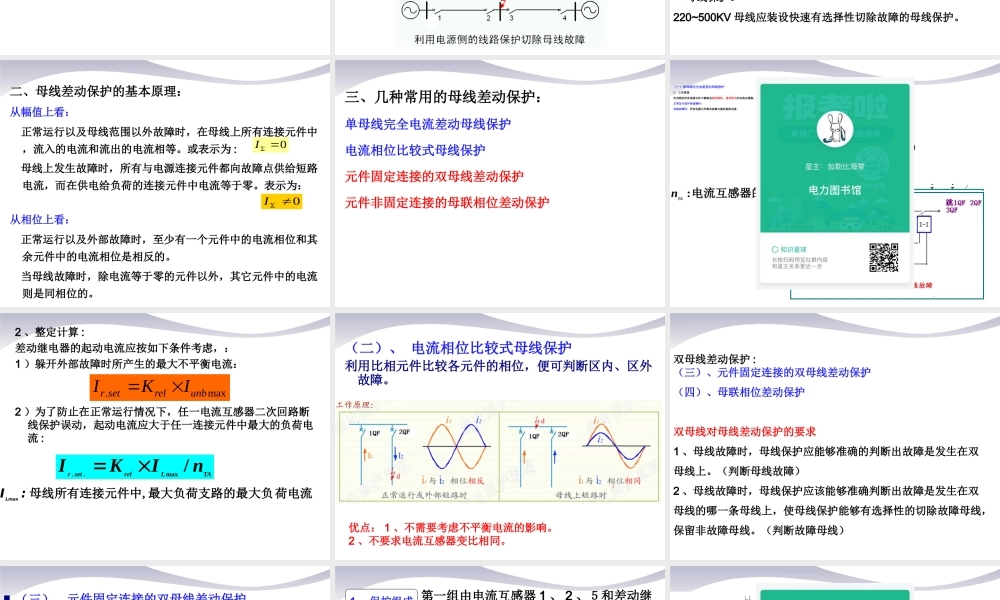

母线保护母线保护CH8CH8母线保护母线保护母线是电力系统汇集和分配电能的重要元件，母线发生故障将使连接在母线上的所有元件停电。运行经验表明，母线故障大多数是单相接地短路和由单相接地故障发展成的相间短路。对母线保护的要求：必须快速有选择性的切除母线故障可靠方便的适应母线运行方式变化接线尽量简化一、装设母线保护的基本原则:不装设专门的母线保护装置装设专门的母线保护装置（一）不装设专门的母线保护，利用供电元件的保护切除母线故障。1、利用发电机的过电流保护２、利用变压器的过电流保护３、利用线路保护（二）装设专门的母线保护下列情况应装设专门的母线保护：1）在110KV及以上的双母线和单分段母线上，为保证有选择性地切除任一组（或段）母线上所发生的故障，而另一组（段）无故障的母线仍能继续进行，应装设专门的母线保护。2）110KV及以上的单母线，重要发电厂的35KV母线或高压侧为110KV及以上的重要降压变电所的35KV母线，按照装设全线速动保护的要求必须快速切除母线上的故障时，应装设专用的母线保护。220~500KV母线应装设快速有选择性切除故障的母线保护。二、母线差动保护的基本原理：从幅值上看：正常运行以及母线范围以外故障时，在母线上所有连接元件中，流入的电流和流出的电流相等。或表示为:母线上发生故障时，所有与电源连接元件都向故障点供给短路电流，而在供电给负荷的连接元件中电流等于零。表示为：从相位上看：正常运行以及外部故障时，至少有一个元件中的电流相位和其余元件中的电流相位是相反的。当母线故障时，除电流等于零的元件以外，其它元件中的电流则是同相位的。0I0I三、几种常用的母线差动保护：单母线完全电流差动母线保护电流相位比较式母线保护元件固定连接的双母线差动保护元件非固定连接的母联相位差动保护（一）单母线完全电流差动母线保护1、工作原理在母线的所有连接元件中都装设相同特性，相同变比的电流互感器。正常运行或外部故障时：母线故障时：所有电源元件都向故障点提供短路电流:0321IIIIIJTAJnIIIIIIII321321电流互感器的变比:TAn2、整定计算:差动继电器的起动电流应按如下条件考虑，：1）躲开外部故障时所产生的最大不平衡电流：2）为了防止在正常运行情况下，任一电流互感器二次回路断线保护误动，起动电流应大于任一连接元件中最大的负荷电流:max.unbrelsetrIKITALrelsetrnIKI/max...
