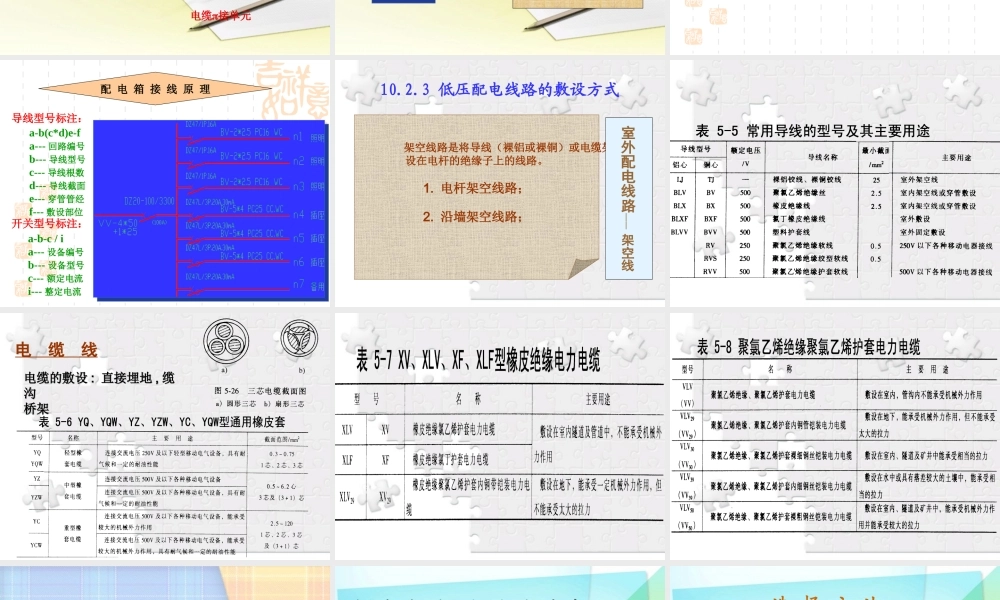

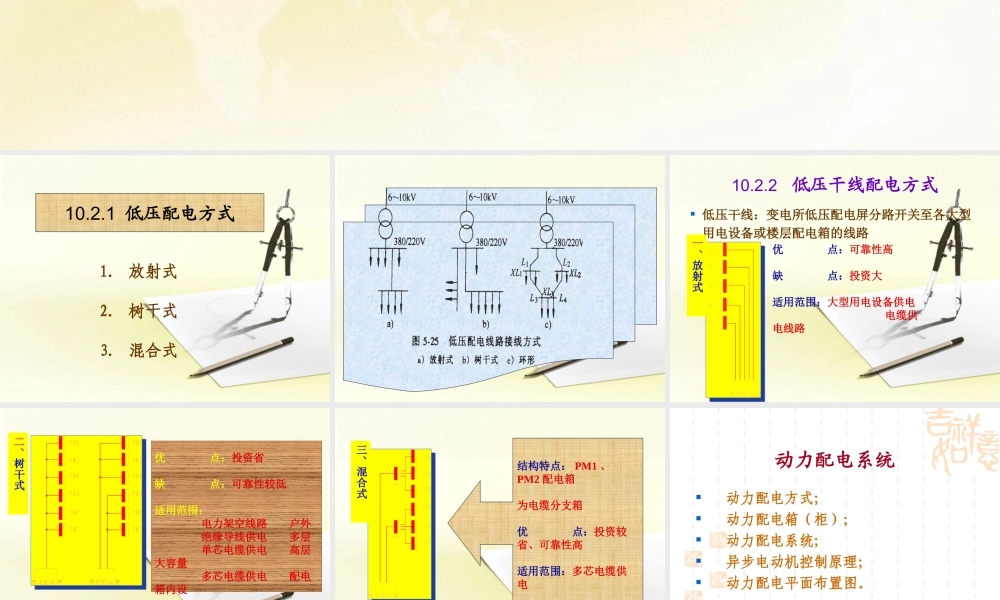

10.2.1低压配电方式1.放射式2.树干式3.混合式10.2.2低压干线配电方式低压干线：变电所低压配电屏分路开关至各大型用电设备或楼层配电箱的线路一、放射式优点：可靠性高缺点：投资大适用范围：大型用电设备供电电缆供电线路二、树干式优点：投资省缺点：可靠性较低适用范围：电力架空线路户外绝缘导线供电多层单芯电缆供电高层大容量多芯电缆供电配电箱内设电缆接单元三、混合式结构特点：PM1、PM2配电箱为电缆分支箱优点：投资较省、可靠性高适用范围：多芯电缆供电动力配电系统动力配电方式；动力配电箱（柜）；动力配电系统；异步电动机控制原理；动力配电平面布置图。配电箱接线原理导线型号标注：a-b(c*d)e-fa---回路编号b---导线型号c---导线根数d---导线截面e---穿管管经f---敷设部位开关型号标注：a-b-c/ia---设备编号b---设备型号c---额定电流i---整定电流10.2.3低压配电线路的敷设方式架空线路是将导线（裸铝或裸铜）或电缆架设在电杆的绝缘子上的线路。1.电杆架空线路；2.沿墙架空线路；室外配电线路——架空线电缆线电缆的敷设电缆的敷设::直接埋地直接埋地,,缆缆沟沟桥架桥架电线与电缆的选择电线与电缆型号选择1.电线型号2.电缆型号电线与电缆截面积的选择1.选择原则2.选择方法选择方法1.1.按发热条件选导线截面按发热条件选导线截面相线截面:Ie≤Ial,中性线(零线):不小于相线截面50%;保护线(PE):不小于相线截面的50%;但相线截面小于等于16mm2,保护线等于相线截面2.2.按机械强度选择导线截面按机械强度选择导线截面按电压损失条件选择%100%21NUUUUU1U1为线路的始端电压（为线路的始端电压（VV），），U2U2为线路的末为线路的末端电压（端电压（VV），），UNUN为线路的额定电压（为线路的额定电压（VV）。）。设备端电压偏移规定的允许范围：设备端电压偏移规定的允许范围：电动机电动机±5%±5%；；照明灯一般场所照明灯一般场所±5%±5%，屋内视觉要求较高的，屋内视觉要求较高的场所场所2.5%2.5%，某些难以满足上述条件的允，某些难以满足上述条件的允许许-10%-10%；；其它用电设备无特殊规定时其它用电设备无特殊规定时±5%±5%为保证线路末端电压不超过规定的允许值，为保证线路末端电压不超过规定的允许值，按以下公式计算导线的截面：按以下公式计算导线的截面：1.1.对于纯阻性的负载（如照明，电热设备）对于纯阻性的负载（如照明，电热设备）%%UCMUCLPSeS-S-导线截面（导线截面（mm2mm2））,,P...
