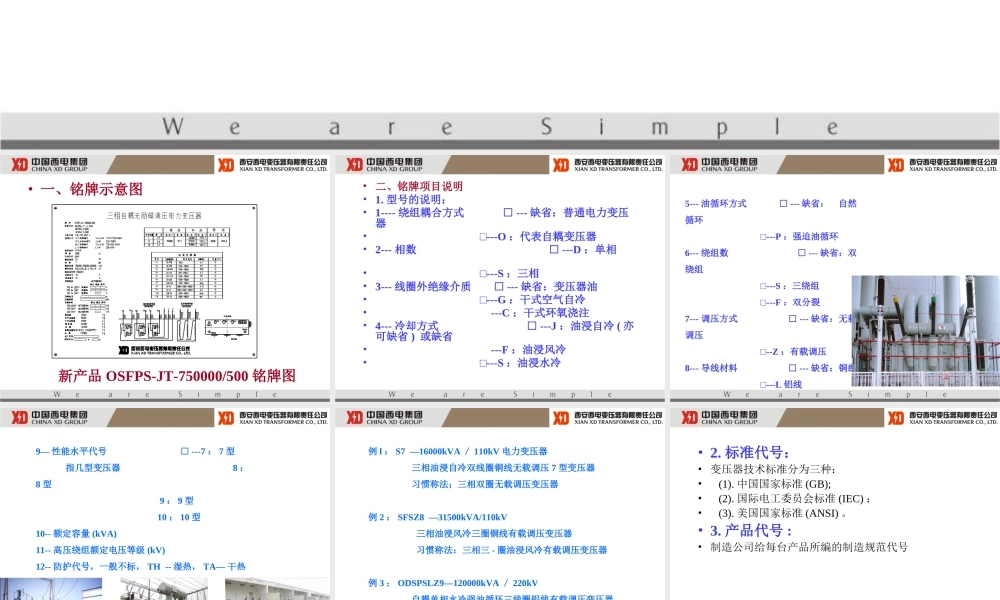

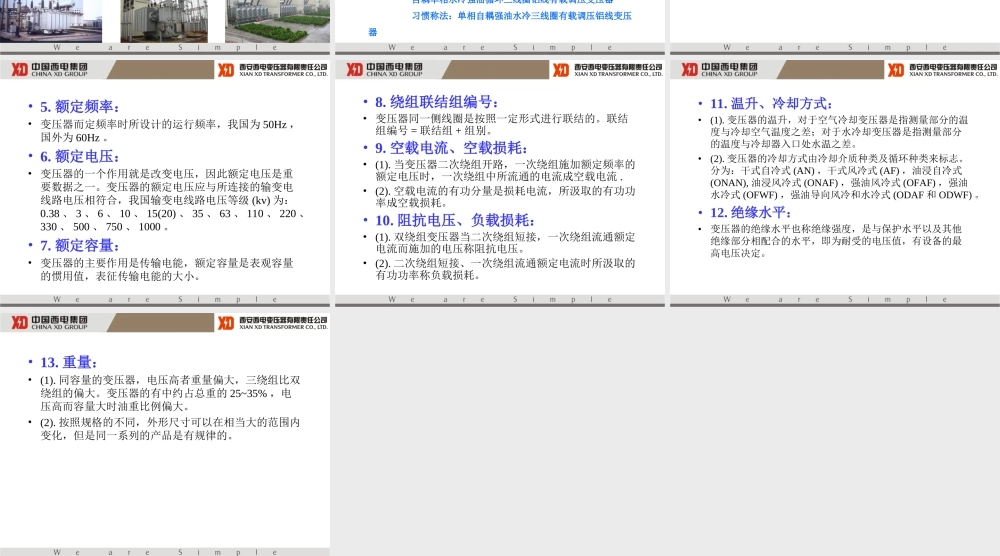

变压器铭牌及各参数的含义•一、铭牌示意图新产品OSFPS-JT-750000/500铭牌图•二、铭牌项目说明•1.型号的说明：•1----绕组耦合方式□---缺省：普通电力变压器•□---O：代表自耦变压器•2---相数□---D：单相•□---S：三相•3---线圈外绝缘介质□---缺省：变压器油•□---G：干式空气自冷•---C：干式环氧浇注•4---冷却方式□---J：油浸自冷(亦可缺省)或缺省•---F：油浸风冷•□---S：油浸水冷5---油循环方式□---缺省：自然循环□---P：强迫油循环6---绕组数□---缺省：双绕组□---S：三绕组□---F：双分裂7---调压方式□---缺省：无载调压□--Z：有载调压8---导线材料□---缺省：铜线□---L铝线9—性能水平代号□---7：7型指几型变压器8：8型9：9型10：10型10--额定容量(kVA)11--高压绕组额定电压等级(kV)12--防护代号，一般不标，TH--湿热，TA—干热例l：S7—16000kVA／110kV电力变压器三相油浸自冷双线圈铜线无载调压7型变压器习惯称法；三相双圈无载调压变压器例2：SFSZ8—31500kVA/110kV三相油浸风冷三圈铜线有载调压变压器习惯称法：三相三-圈油浸风冷有载调压变压器例3：ODSPSLZ9—120000kVA／220kV自耦单相水冷强油循环三线圈铝线有载调压变压器习惯称法：单相自耦强油水冷三线圈有载调压铝线变压器•2.标准代号：•变压器技术标准分为三种：•(1).中国国家标准(GB);•(2).国际电工委员会标准(IEC)；•(3).美国国家标准(ANSI)。•3.产品代号:•制造公司给每台产品所编的制造规范代号•5.额定频率：•变压器而定频率时所设计的运行频率，我国为50Hz，国外为60Hz。•6.额定电压：•变压器的一个作用就是改变电压，因此额定电压是重要数据之一。变压器的额定电压应与所连接的输变电线路电压相符合，我国输变电线路电压等级(kv)为：0.38、3、6、10、15(20)、35、63、110、220、330、500、750、1000。•7.额定容量：•变压器的主要作用是传输电能，额定容量是表观容量的惯用值，表征传输电能的大小。•8.绕组联结组编号：•变压器同一侧线圈是按照一定形式进行联结的。联结组编号=联结组+组别。•9.空载电流、空载损耗：•(1).当变压器二次绕组开路，一次绕组施加额定频率的额定电压时，一次绕组中所流通的电流成空载电流.•(2).空载电流的有功分量是损耗电流，所汲取的有功功率成空载损耗。•10.阻抗电压、负载损耗：•(1).双绕组变压器当二次绕组短接，一次绕组流通额定电流而施加的电压称阻抗电压。•(2).二次绕组短接、一次绕组流通额...
