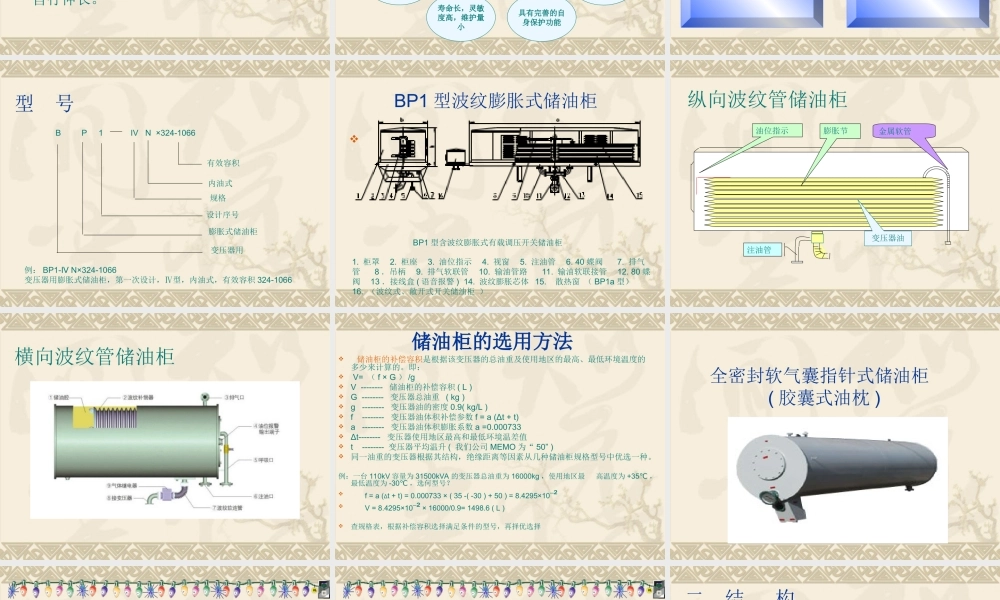

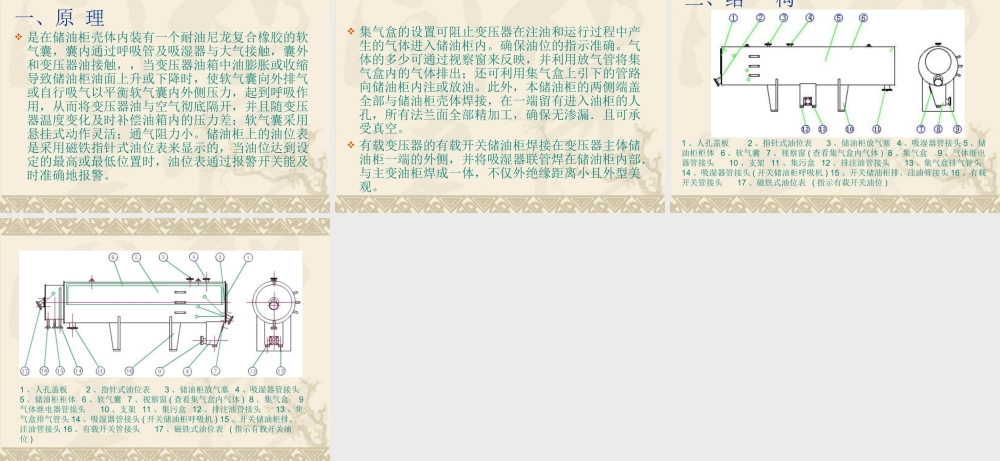

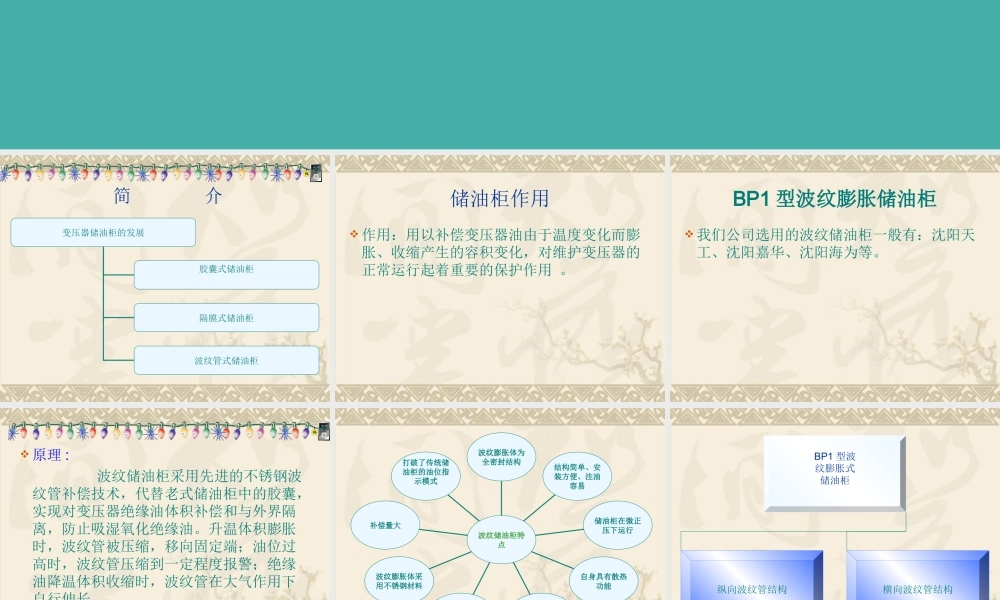

变压器储油柜变压器储油柜的发展胶囊式储油柜隔膜式储油柜波纹管式储油柜简介储油柜作用作用：用以补偿变压器油由于温度变化而膨胀、收缩产生的容积变化，对维护变压器的正常运行起着重要的保护作用。BP1型波纹膨胀储油柜我们公司选用的波纹储油柜一般有：沈阳天工、沈阳嘉华、沈阳海为等。原理:波纹储油柜采用先进的不锈钢波纹管补偿技术，代替老式储油柜中的胶囊，实现对变压器绝缘油体积补偿和与外界隔离，防止吸湿氧化绝缘油。升温体积膨胀时，波纹管被压缩，移向固定端；油位过高时，波纹管压缩到一定程度报警；绝缘油降温体积收缩时，波纹管在大气作用下自行伸长。打破了传统储油柜的油位指示模式补偿量大波纹膨胀体采用不锈钢材料寿命长，灵敏度高，维护量小具有完善的自身保护功能自身具有散热功能储油柜在微正压下运行结构简单、安装方便、注油容易波纹膨胀体为全密封结构波纹储油柜特点BP1型波纹膨胀式储油柜纵向波纹管结构横向波纹管结构BP1IVN×324-1066有效容积内油式规格设计序号膨胀式储油柜变压器用型号例：BP1-N×324-1066Ⅳ变压器用膨胀式储油柜，第一次设计，Ⅳ型，内油式，有效容积324-1066BP1型波纹膨胀式储油柜1.柜罩2.柜座3.油位指示4.视窗5.注油管6.40蝶阀7.排气管8．吊柄9.排气软联管10.输油管路11.输油软联接管12.80蝶阀13．接线盒(语音报警)14.波纹膨胀芯体15.散热窗（BP1a型）16.（波纹式、敞开式开关储油柜）BP1型含波纹膨胀式有载调压开关储油柜膨胀节油位指示金属软管注油管变压器油纵向波纹管储油柜横向波纹管储油柜储油柜的选用方法储油柜的补偿容积是根据该变压器的总油重及使用地区的最高、最低环境温度的多少来计算的。即：V=（f×G）/gV--------储油柜的补偿容积(L)G--------变压器总油重(kg)g--------变压器油的密度0.9(kg/L)f--------变压器油体积补偿参数f=a(Δt+t)a--------变压器油体积膨胀系数a=0.000733Δt--------变压器使用地区最高和最低环境温差值t--------变压器平均温升(我们公司MEMO为“50”)同一油重的变压器根据其结构，绝缘距离等因素从几种储油柜规格型号中优选一种。例：一台110kV容量为31500kVA的变压器总油重为16000kg，使用地区最高温度为+35℃，最低温度为-30℃，选何型号？f=a(Δt+t)=0.000733×(35-(-30)+50)=8.4295×10¯²V=8.4295×10¯²×16000/0.9=1498.6(L)查规格表，根据补偿容积选择满足条件的型号，再择优选择全密封软气囊指针式储油...
