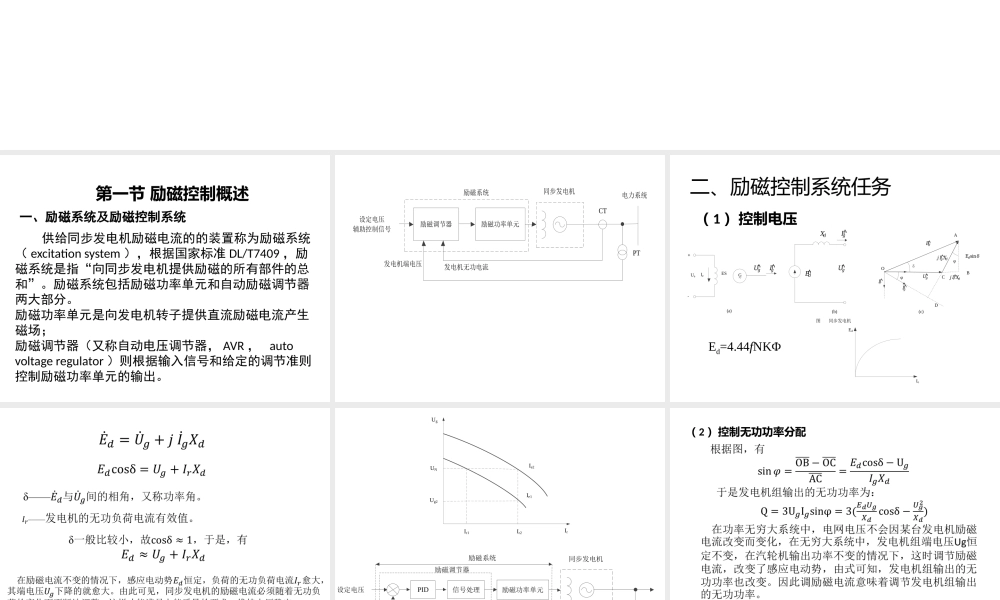

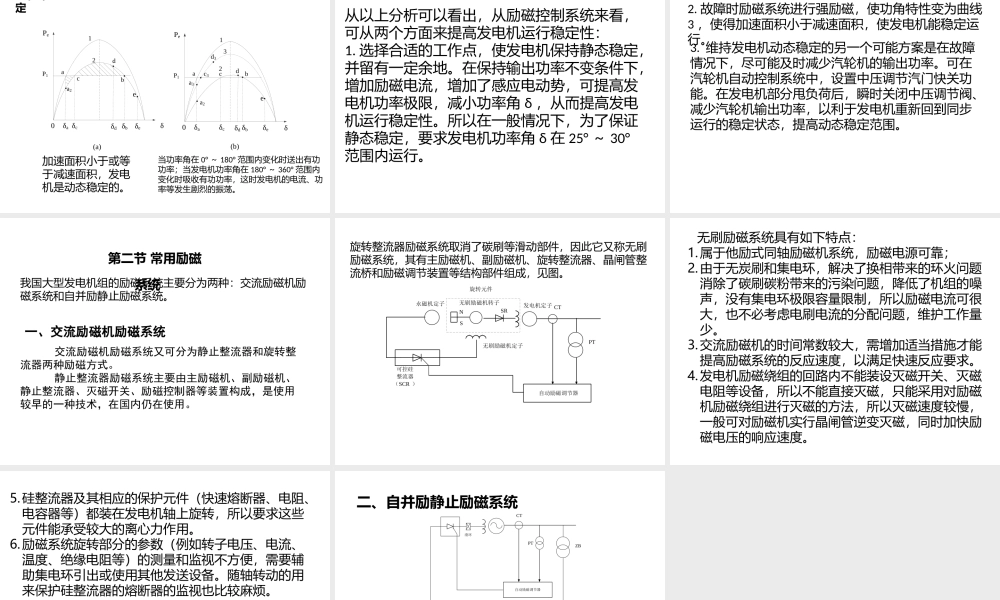

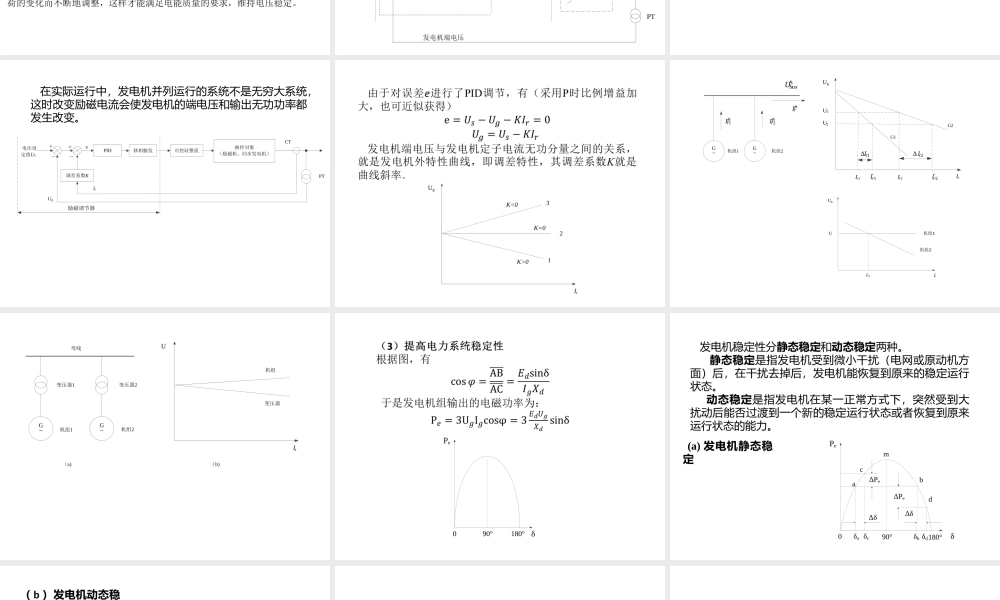

发电机组励磁控制第一节励磁控制概述一、励磁系统及励磁控制系统供给同步发电机励磁电流的的装置称为励磁系统(excitationsystem),根据国家标准DL/T7409,励磁系统是指“向同步发电机提供励磁的所有部件的总和”。励磁系统包括励磁功率单元和自动励磁调节器两大部分。励磁功率单元是向发电机转子提供直流励磁电流产生磁场;励磁调节器(又称自动电压调节器,AVR,autovoltageregulator)则根据输入信号和给定的调节准则控制励磁功率单元的输出。电力系统励磁调节器设定电压辅助控制信号励磁系统同步发电机励磁功率单元PT发电机端电压发电机无功电流CT二、励磁控制系统任务(1)控制电压Ed=4.44fNKΦ图同步发电机Ie+-UeG~ES𝐼ሶ𝑔(a)(b)𝑈ሶ𝑔𝐼ሶ𝑔𝐸ሶ𝑑𝑋𝑑(c)δφφ𝑈ሶ𝑔𝐼ሶ𝑔𝐸ሶ𝑑𝐼ሶ𝑟𝑗𝐼ሶ𝑔𝑋𝑑𝑗𝐼ሶ𝑟𝑋𝑑OADBCE𝑑sin𝛿𝑈ሶ𝑔EdIeIrUNUgUg2Ir1Ir2Ie1Ie2设定电压同步发电机励磁功率单元PT发电机端电压励磁系统PID信号处理励磁调节器(2)控制无功功率分配在实际运行中,发电机并列运行的系统不是无穷大系统,这时改变励磁电流会使发电机的端电压和输出无功功率都发生改变。PID移相触发被控对象(励磁机、同步发电机)调差系数K电压设定值Us+--+可控硅整流CTPT励磁调节器UgIreIrUgK<0K>0K=0123G~机组1𝐼ሶ𝑟1G~机组2𝐼ሶ𝑟2𝐼ሶ𝑟𝑈ሶ𝑏𝑢𝑠IrU1U2Ir1Ir2G1G2𝐼𝑟1‘𝐼𝑟2‘∆𝐼r1∆𝐼r2UgIrUg机组1机组2UIr2G~机组1机组2IrUG~变压器1变压器2母线(a)(b)变压器机组Peδ090°180°发电机稳定性分静态稳定和动态稳定两种。静态稳定是指发电机受到微小干扰(电网或原动机方面)后,在干扰去掉后,发电机能恢复到原来的稳定运行状态。动态稳定是指发电机在某一正常方式下,突然受到大扰动后能否过渡到一个新的稳定运行状态或者恢复到原来运行状态的能力。Peδ090°180°aδacδcΔδΔPebΔδdΔPeδbδdm(a)发电机静态稳定Peδ0aδacδcbdδbδeP1a2δd12Pe0aδacδcbdδbδeP1a2δde123a3c3d3eδ(a)(b)(b)发电机动态稳定加速面积小于或等于减速面积,发电机是动态稳定的。当功率角在0°~180°范围内变化时送出有功功率;当发电机功率角在180°~360°范围内变化时吸收有功功率,这时发电机的电流、功率等发生剧烈的振荡。从以上分析可以看出,从励磁控制系统来看,可从两个方面来提高发电机运行稳定性:1.选择合适的工作点,使发电机保持静态稳定,并留有一定余地。在保持输出功率不变条件下,增加励磁电流,增加了感应电动势,...
