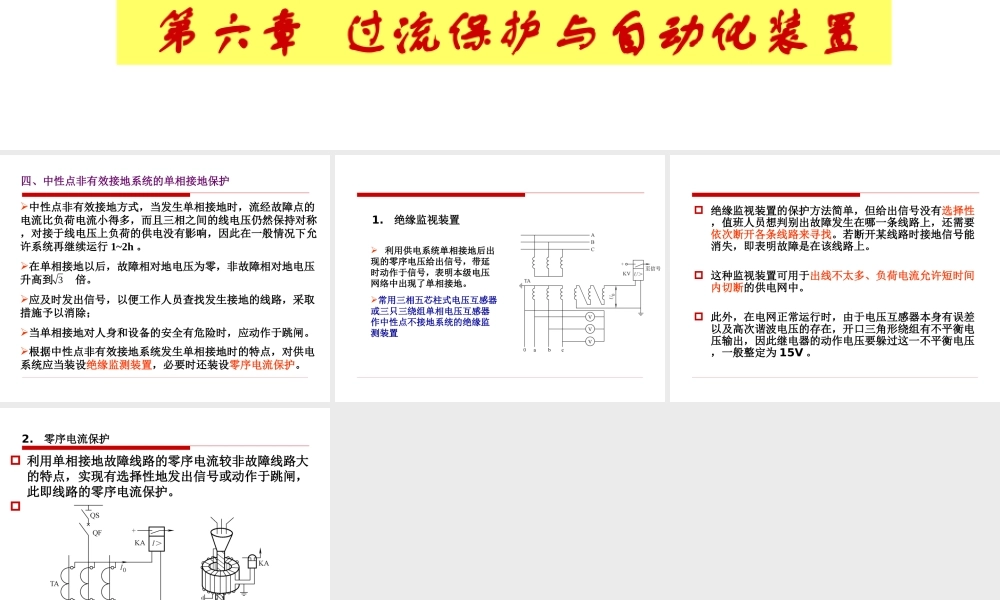

第六章过流保护与自动化装置四、中性点非有效接地系统的单相接地保护中性点非有效接地方式，当发生单相接地时，流经故障点的电流比负荷电流小得多，而且三相之间的线电压仍然保持对称，对接于线电压上负荷的供电没有影响，因此在一般情况下允许系统再继续运行1~2h。在单相接地以后，故障相对地电压为零，非故障相对地电压升高到倍。应及时发出信号，以便工作人员查找发生接地的线路，采取措施予以消除；当单相接地对人身和设备的安全有危险时，应动作于跳闸。根据中性点非有效接地系统发生单相接地时的特点，对供电系统应当装设绝缘监测装置，必要时还装设零序电流保护。31.绝缘监视装置利用供电系统单相接地后出现的零序电压给出信号，带延时动作于信号，表明本级电压网络中出现了单相接地。常用三相五芯柱式电压互感器或三只三绕组单相电压互感器作中性点不接地系统的绝缘监测装置绝缘监视装置的保护方法简单，但给出信号没有选择性，值班人员想判别出故障发生在哪一条线路上，还需要依次断开各条线路来寻找。若断开某线路时接地信号能消失，即表明故障是在该线路上。这种监视装置可用于出线不太多、负荷电流允许短时间内切断的供电网中。此外，在电网正常运行时，由于电压互感器本身有误差以及高次谐波电压的存在，开口三角形绕组有不平衡电压输出，因此继电器的动作电压要躲过这一不平衡电压，一般整定为15V。利用单相接地故障线路的零序电流较非故障线路大的特点，实现有选择性地发出信号或动作于跳闸，此即线路的零序电流保护。2.零序电流保护
