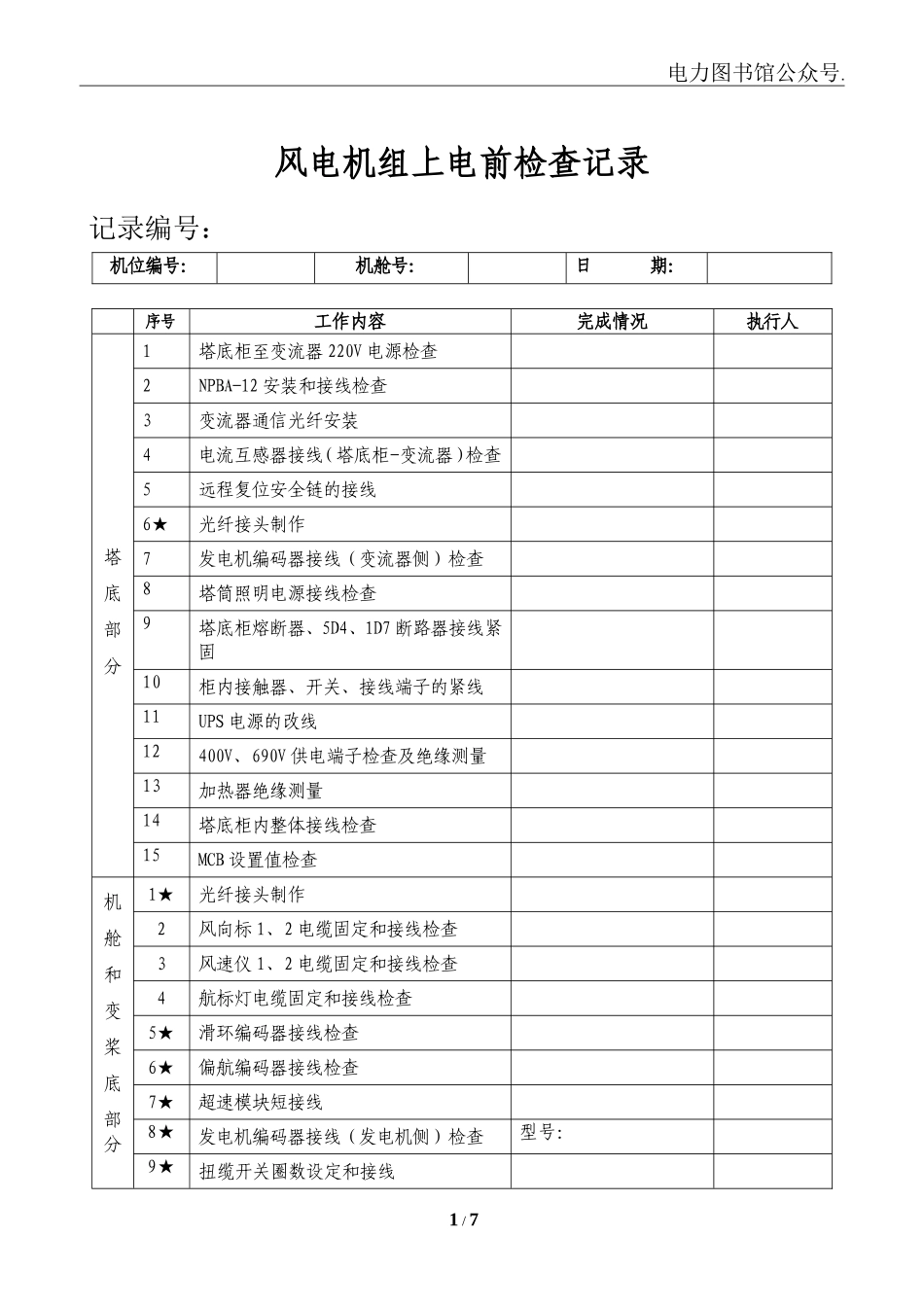

电力图书馆公众号.风电机组上电前检查记录记录编号：机位编号：机舱号：日期：序号工作内容完成情况执行人塔底部分1塔底柜至变流器220V电源检查2NPBA-12安装和接线检查3变流器通信光纤安装4电流互感器接线（塔底柜-变流器）检查5远程复位安全链的接线6★光纤接头制作7发电机编码器接线（变流器侧）检查8塔筒照明电源接线检查9塔底柜熔断器、5D4、1D7断路器接线紧固10柜内接触器、开关、接线端子的紧线11UPS电源的改线12400V、690V供电端子检查及绝缘测量13加热器绝缘测量14塔底柜内整体接线检查15MCB设置值检查机舱和变桨底部分1★光纤接头制作2风向标1、2电缆固定和接线检查3风速仪1、2电缆固定和接线检查4航标灯电缆固定和接线检查5★滑环编码器接线检查6★偏航编码器接线检查7★超速模块短接线8★发电机编码器接线（发电机侧）检查型号：9★扭缆开关圈数设定和接线1/7电力图书馆公众号.10★安全链短接线11401DI5.1卡件反馈信号短接线12调整机舱柜空开整定值13偏航软启的设定14★UPS的改线15★液压站的接线检查和紧固16★空冷风扇改线17★机舱柜至滑环接线（滑环侧）18★滑环至变桨接线（滑环侧）19★滑环至变桨接线（轮毂侧）20★400V和690V进线端子检查及绝缘测量21★机舱柜和机舱加热器绝缘测量和检查22★机舱柜内整体接线检查23★检查刹车磨损传感器接线24检查转子刹车压力传感器接线25检查主系统压力传感器接线26检查转子刹车压力开关接线27检查液压站油温油位开关接线28检查振动传感器接线29检查齿轮箱油压开关接线30发电机和滑环编码器检查31齿轮箱油位检查32高速轴刹车钳的间隙33偏航刹车盘油管34检查水泵压力开关接线固定（水冷系统）35检查玻璃罩、吊孔盖、工装盖和机舱盖36变桨限位开关检查37轮毂动力电源进线的绝缘测量和检查38轮毂内走线的固定检查3924V信号线的紧固和检查2/7电力图书馆公众号.40Profibus线的检查和终端电阻的测量41控制柜整体接线紧固（端子和螺栓）42检查并清扫轮毂卫生和柜内卫生43检查变桨电机插头是否恢复44检查三个驱动器的风扇转动情况45变桨自动润滑接线46变桨轴承集油瓶47变桨减速箱减速比结论机位，现场上电前检查工作完成，满足现场电气安装作业指导书要求。负责人:日期:备注：具体检验项目可根据风机实际状况做相应调整。3/7电力图书馆公众号.1.5MW风力发电机组控制柜低压电器整定值塔底柜低压电器型号整定范围（A）整定值（A）1D7NZMB1-A160125～160160S2N160R160FFC3P2D4NZMB1-A10080～10080S2N160R1...
