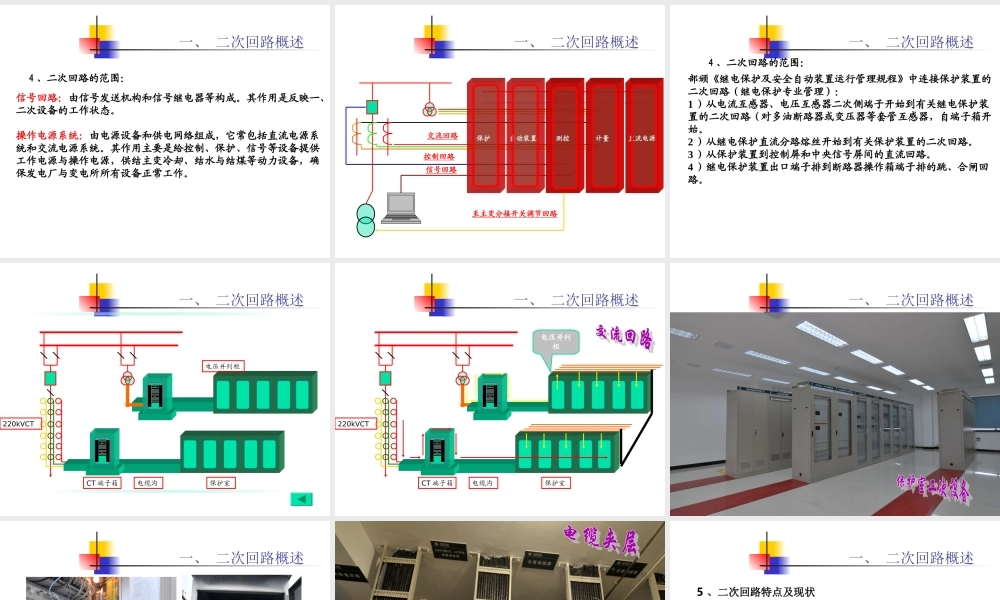

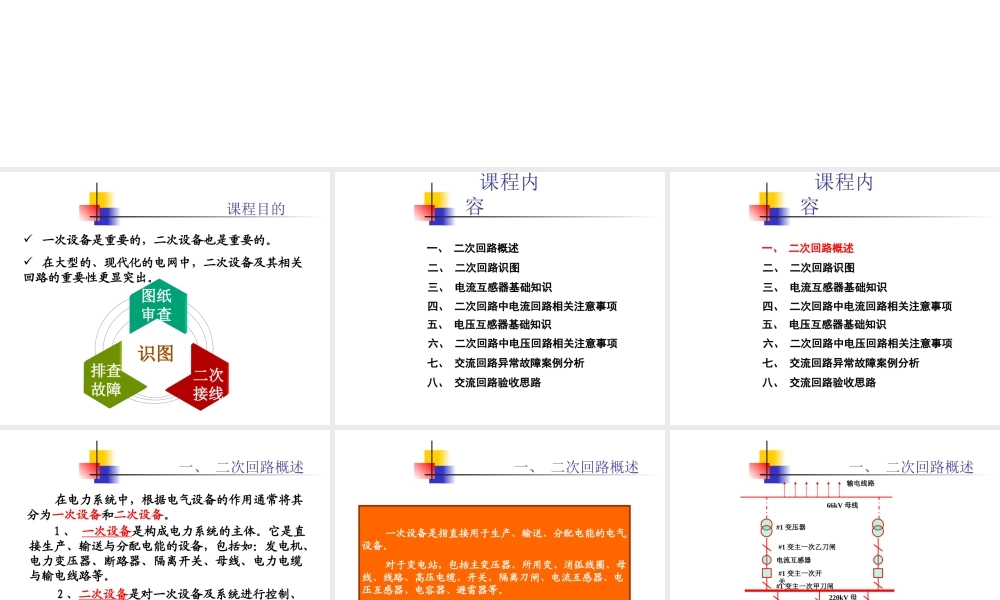

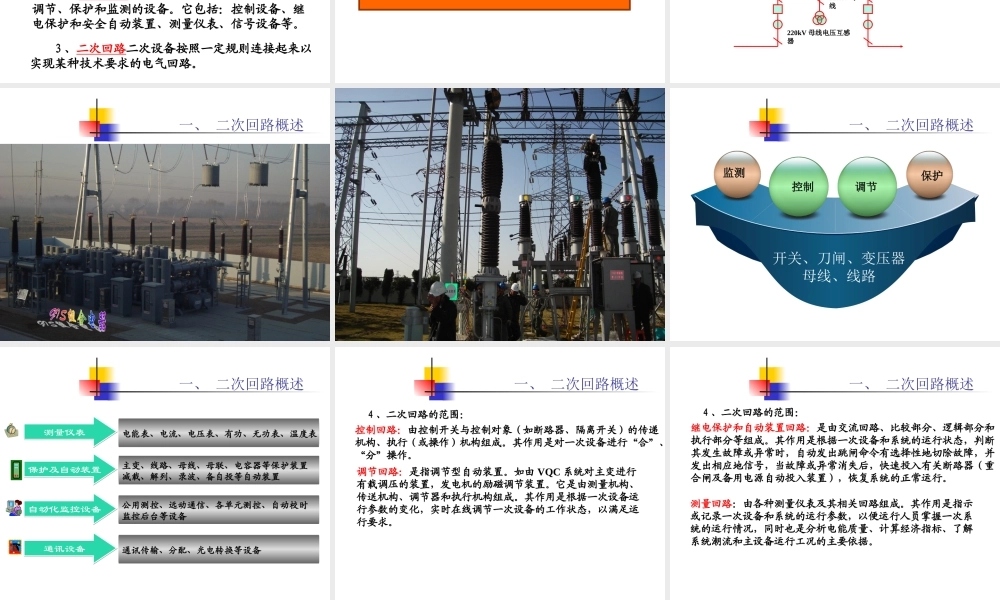

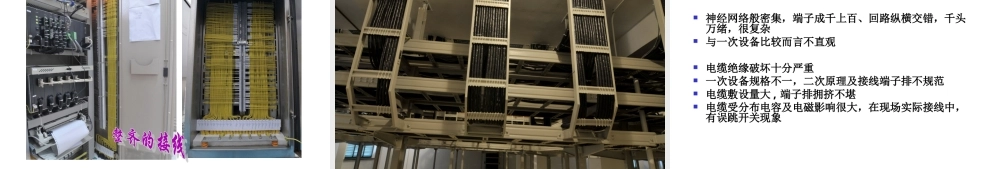

二次回路之交流回路课程目的一次设备是重要的，二次设备也是重要的。在大型的、现代化的电网中，二次设备及其相关回路的重要性更显突出。识图图纸审查排查故障二次接线课程内容一、二次回路概述二、二次回路识图三、电流互感器基础知识四、二次回路中电流回路相关注意事项五、电压互感器基础知识六、二次回路中电压回路相关注意事项七、交流回路异常故障案例分析八、交流回路验收思路课程内容一、二次回路概述二、二次回路识图三、电流互感器基础知识四、二次回路中电流回路相关注意事项五、电压互感器基础知识六、二次回路中电压回路相关注意事项七、交流回路异常故障案例分析八、交流回路验收思路一、二次回路概述在电力系统中，根据电气设备的作用通常将其分为一次设备和二次设备。2、二次设备是对一次设备及系统进行控制、调节、保护和监测的设备。它包括：控制设备、继电保护和安全自动装置、测量仪表、信号设备等。1、一次设备是构成电力系统的主体。它是直接生产、输送与分配电能的设备，包括如：发电机、电力变压器、断路器、隔离开关、母线、电力电缆与输电线路等。3、二次回路二次设备按照一定规则连接起来以实现某种技术要求的电气回路。一、二次回路概述一次设备是指直接用于生产、输送、分配电能的电气设备。对于变电站，包括主变压器、所用变、消弧线圈、母线、线路、高压电缆、开关、隔离刀闸、电流互感器、电压互感器、电容器、避雷器等。一、二次回路概述#1变压器#1变主一次乙刀闸电流互感器#1变主一次开关#1变主一次甲刀闸220kV母线电压互感器输电线路220kV母线66kV母线一、二次回路概述开关、刀闸、变压器母线、线路监测控制控制保护调节一、二次回路概述测量仪表测量仪表保护及自动装置保护及自动装置自动化监控设备自动化监控设备通讯设备通讯设备电能表、电流、电压表、有功、无功表、温度表主变、线路、母线、母联、电容器等保护装置减载、解列、录波、备自投等自动装置公用测控、远动通信、各单元测控、自动校时监控后台等设备通讯传输、分配、光电转换等设备一、二次回路概述4、二次回路的范围：控制回路：由控制开关与控制对象（如断路器、隔离开关）的传递机构、执行（或操作）机构组成。其作用是对一次设备进行“合”、“分”操作。调节回路：是指调节型自动装置。如由VQC系统对主变进行有载调压的装置，发电机的励磁调节装置。它是由测量机构、传送机构、调节器和执行机构组成。其作用是根据一次设备运行参数的变...
