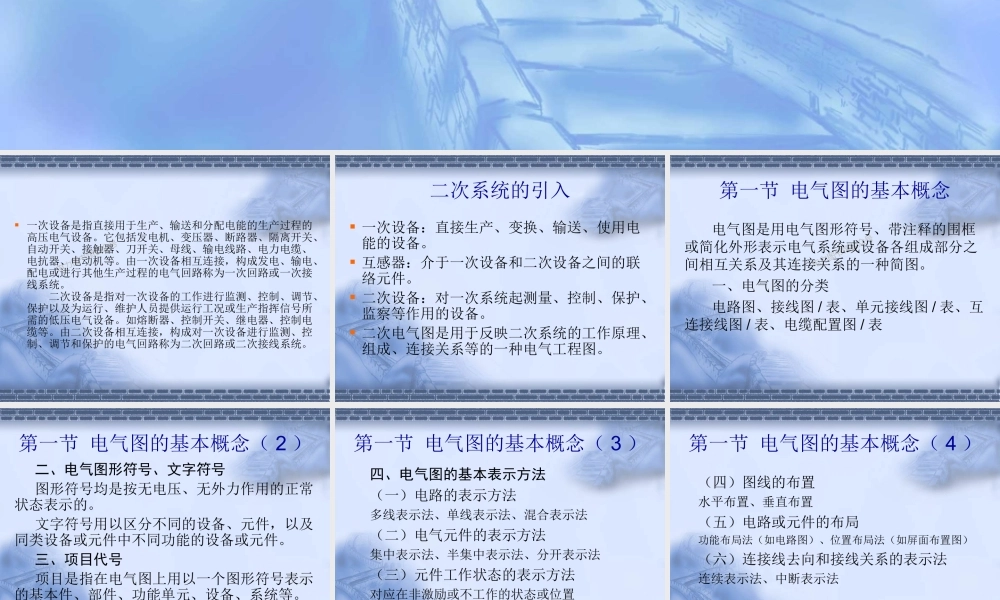

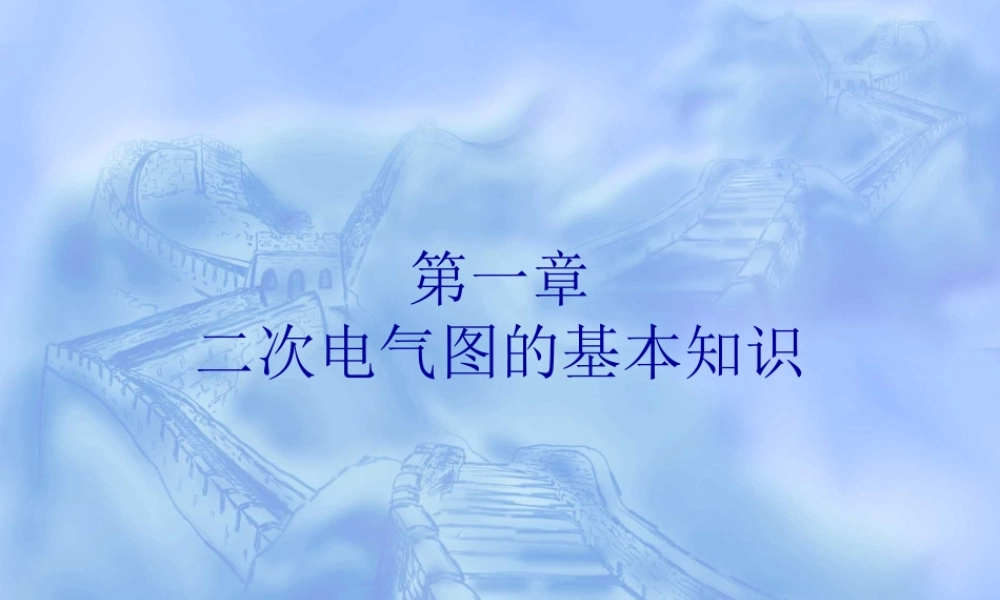

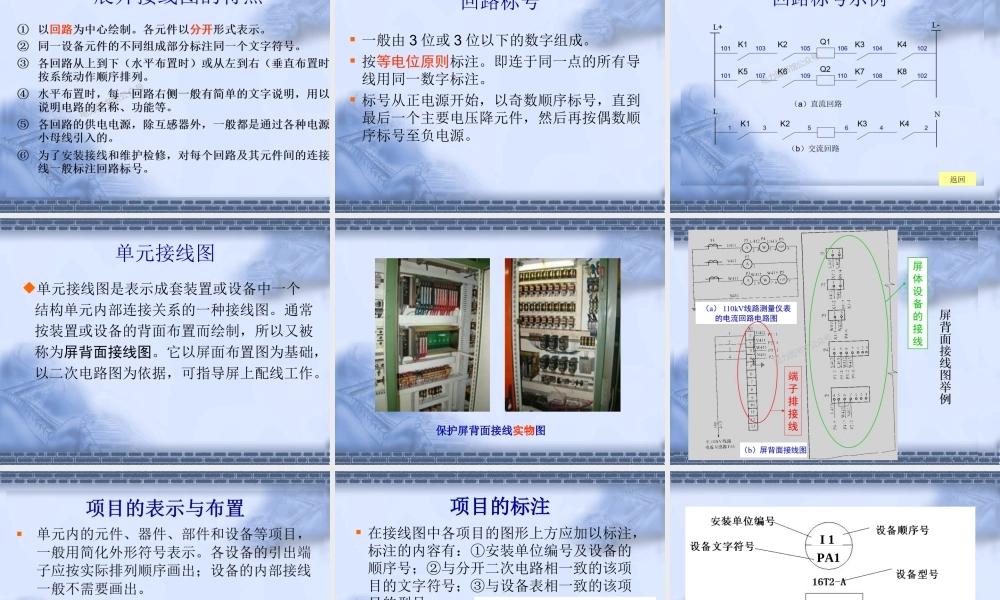

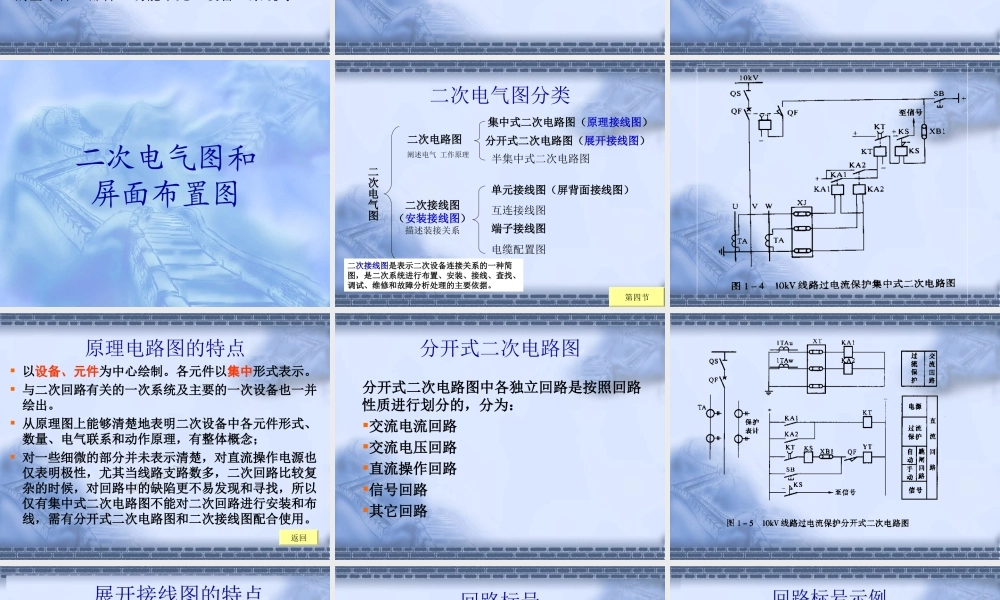

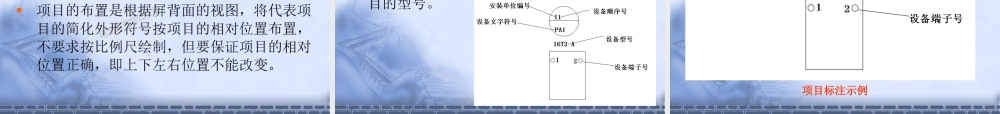

第一章二次电气图的基本知识电力图书馆公众号一次设备是指直接用于生产、输送和分配电能的生产过程的高压电气设备。它包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器、电动机等。由一次设备相互连接，构成发电、输电、配电或进行其他生产过程的电气回路称为一次回路或一次接线系统。二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。如熔断器、控制开关、继电器、控制电缆等。由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。二次系统的引入一次设备：直接生产、变换、输送、使用电能的设备。互感器：介于一次设备和二次设备之间的联络元件。二次设备：对一次系统起测量、控制、保护、监察等作用的设备。二次电气图是用于反映二次系统的工作原理、组成、连接关系等的一种电气工程图。电力图书馆公众号第一节电气图的基本概念电气图是用电气图形符号、带注释的围框或简化外形表示电气系统或设备各组成部分之间相互关系及其连接关系的一种简图。一、电气图的分类电路图、接线图/表、单元接线图/表、互连接线图/表、电缆配置图/表第一节电气图的基本概念（2）二、电气图形符号、文字符号图形符号均是按无电压、无外力作用的正常状态表示的。文字符号用以区分不同的设备、元件，以及同类设备或元件中不同功能的设备或元件。三、项目代号项目是指在电气图上用以一个图形符号表示的基本件、部件、功能单元、设备、系统等。第一节电气图的基本概念（3）四、电气图的基本表示方法（一）电路的表示方法多线表示法、单线表示法、混合表示法（二）电气元件的表示方法集中表示法、半集中表示法、分开表示法（三）元件工作状态的表示方法对应在非激励或不工作的状态或位置第一节电气图的基本概念（4）（四）图线的布置水平布置、垂直布置（五）电路或元件的布局功能布局法（如电路图）、位置布局法（如屏面布置图）（六）连接线去向和接线关系的表示法连续表示法、中断表示法二次电气图和屏面布置图二次电气图分类二次电气图二次电路图阐述电气工作原理二次接线图（安装接线图）描述装接关系集中式二次电路图（原理接线图）分开式二次电路图（展开接线图）半集中式二次电路图单元接线图（屏背面接线图）互连接线图端子接线图电缆配置图二次接线图是表示二次设备...
