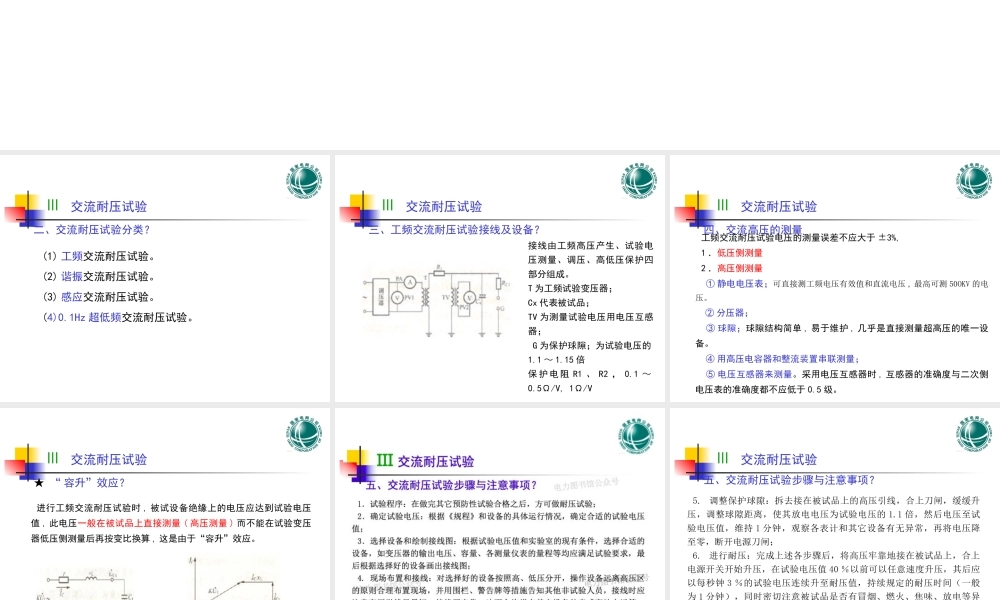

Ⅲ交流耐压试验一、交流耐压试验？交流耐压试验的必要性？2.交流耐压试验是一种最符合电气设备实际运行条件的耐压试验,对有效发现绝缘缺陷(尤其是集中性缺陷)从而避免发生绝缘事故起到决定性的作用。1.交流耐压试验是对电气设备绝缘加上比额定电压高得多的交流试验电压,并维持一定时间来考验绝缘的耐压能力。Ⅲ交流耐压试验二、交流耐压试验分类？(1)工频交流耐压试验。(2)谐振交流耐压试验。(3)感应交流耐压试验。(4)0.1Hz超低频交流耐压试验。Ⅲ交流耐压试验三、工频交流耐压试验接线及设备？接线由工频高压产生、试验电压测量、调压、高低压保护四部分组成。T为工频试验变压器；Cx代表被试品；TV为测量试验电压用电压互感器；G为保护球隙；为试验电压的1.1～1.15倍保护电阻R1、R2，0.1～0.5Ω/V,1Ω/VⅢ交流耐压试验四、交流高压的测量工频交流耐压试验电压的测量误差不应大于±3%,1．低压侧测量2．高压侧测量①静电电压表；可直接测工频电压有效值和直流电压,最高可测50OKV的电压。②分压器；③球隙；球隙结构简单,易于维护,几乎是直接测量超高压的唯一设备。④用高压电容器和整流装置串联测量；⑤电压互感器来测量。采用电压互感器时,互感器的准确度与二次侧电压表的准确度都不应低于0.5级。Ⅲ交流耐压试验★“容升”效应？进行工频交流耐压试验时,被试设备绝缘上的电压应达到试验电压值,此电压一般在被试品上直接测量(高压测量)而不能在试验变压器低压侧测量后再按变比换算,这是由于“容升”效应。Ⅲ交流耐压试验五、交流耐压试验步骤与注意事项？5.调整保护球隙：拆去接在被试品上的高压引线，合上刀闸，缓缓升压，调整球隙距离，使其放电电压为试验电压的1.1倍，然后电压至试验电压值，维持1分钟，观察各表计和其它设备有无异常，再将电压降至零，断开电源刀闸；6.进行耐压：完成上述各步骤后，将高压牢靠地接在被试品上，合上电源开关开始升压，在试验电压值40％以前可以任意速度升压，其后应以每秒钟3％的试验电压连续升至耐压值，持续规定的耐压时间（一般为1分钟），同时密切注意被试品是否有冒烟、燃火、焦味、放电等异常现象，如发现异常应迅速降压、断开电源，查明原因；7．耐压后的检查：应测被试品耐压前后的绝缘电阻，或用手摸检查是否发热等现象。Ⅲ交流耐压试验六、交流耐压试验结果的分析判断？耐压过程中不发生闪络或击穿损坏现象,无异常现象;耐压前后绝缘电阻差别不大，则认为设备绝缘是合格的。Ⅲ交流耐压试验七、谐振交流...
