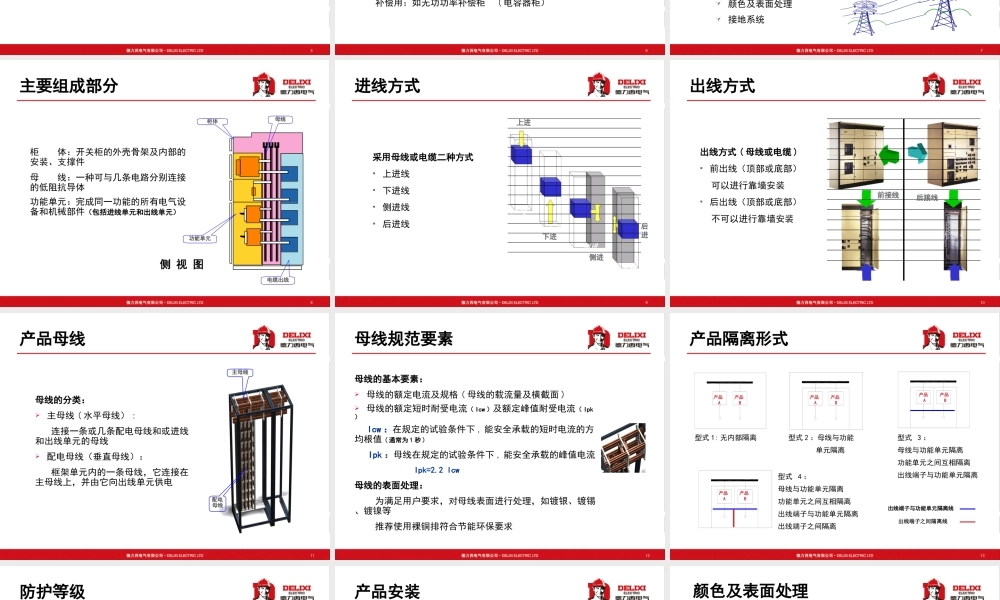

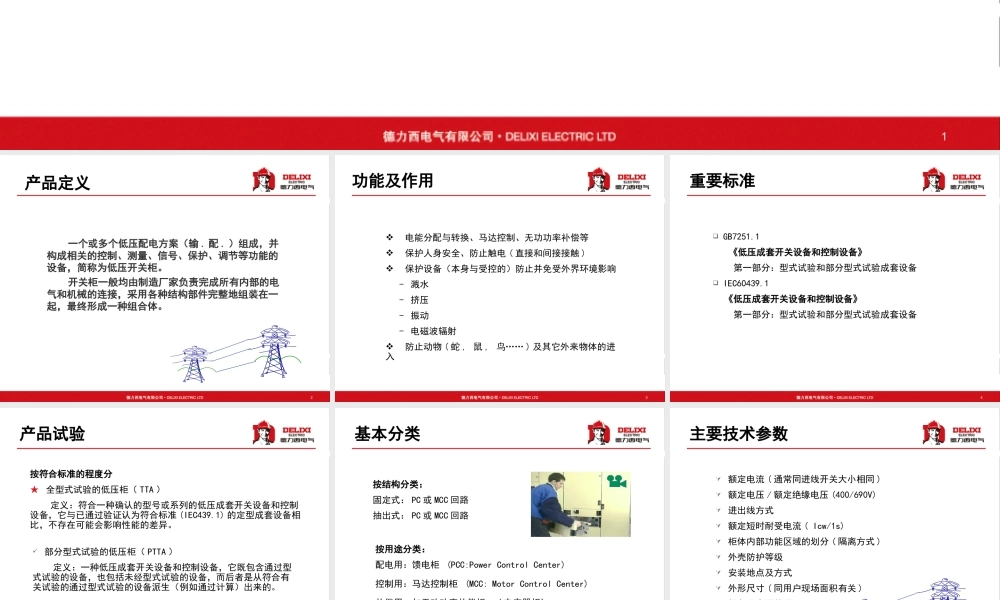

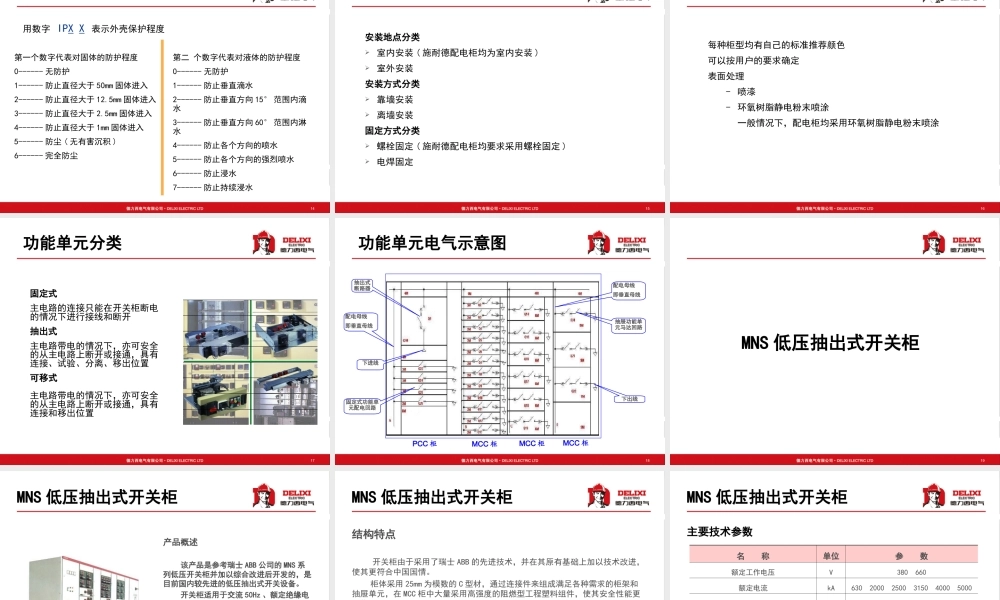

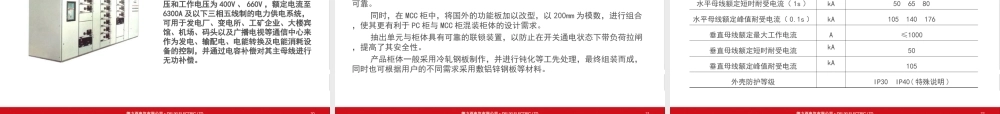

1低压开关柜基础知识2产品定义一个或多个低压配电方案（输.配.）组成，并构成相关的控制、测量、信号、保护、调节等功能的设备，简称为低压开关柜。开关柜一般均由制造厂家负责完成所有内部的电气和机械的连接，采用各种结构部件完整地组装在一起，最终形成一种组合体。3功能及作用电能分配与转换、马达控制、无功功率补偿等保护人身安全、防止触电(直接和间接接触)保护设备（本身与受控的）防止并免受外界环境影响-溅水-挤压-振动-电磁波辐射防止动物(蛇,鼠,鸟……)及其它外来物体的进入4重要标准GB7251.1《低压成套开关设备和控制设备》第一部分：型式试验和部分型式试验成套设备IEC60439.1《低压成套开关设备和控制设备》第一部分：型式试验和部分型式试验成套设备5按符合标准的程度分★全型式试验的低压柜（TTA）定义：符合一种确认的型号或系列的低压成套开关设备和控制设备，它与已通过验证认为符合标准(IEC439.1)的定型成套设备相比，不存在可能会影响性能的差异。产品试验部分型式试验的低压柜（PTTA）定义：一种低压成套开关设备和控制设备，它既包含通过型式试验的设备，也包括未经型式试验的设备，而后者是从符合有关试验的通过型式试验的设备派生（例如通过计算）出来的。6按结构分类：固定式：PC或MCC回路抽出式：PC或MCC回路按用途分类：配电用：馈电柜(PCC:PowerControlCenter)控制用：马达控制柜(MCC:MotorControlCenter)补偿用：如无功功率补偿柜(电容器柜）基本分类7额定电流(通常同进线开关大小相同)额定电压/额定绝缘电压(400/690V)进出线方式额定短时耐受电流(Icw/1s)柜体内部功能区域的划分(隔离方式)外壳防护等级安装地点及方式外形尺寸(同用户现场面积有关)颜色及表面处理接地系统主要技术参数8柜体：开关柜的外壳骨架及内部的安装、支撑件母线：一种可与几条电路分别连接的低阻抗导体功能单元：完成同一功能的所有电气设备和机械部件（包括进线单元和出线单元）柜体母线功能单元电缆出线主要组成部分侧视图9采用母线或电缆二种方式上进线下进线侧进线后进线上进下进侧进后进进线方式上进下进侧进后进10前接线后接线出线方式(母线或电缆)前出线（顶部或底部）可以进行靠墙安装后出线（顶部或底部）不可以进行靠墙安装出线方式11配电母线主母线母线的分类：主母线(水平母线）:连接一条或几条配电母线和或进线和出线单元的母线配电母线（垂直母线）：框架单元内的一条母...
