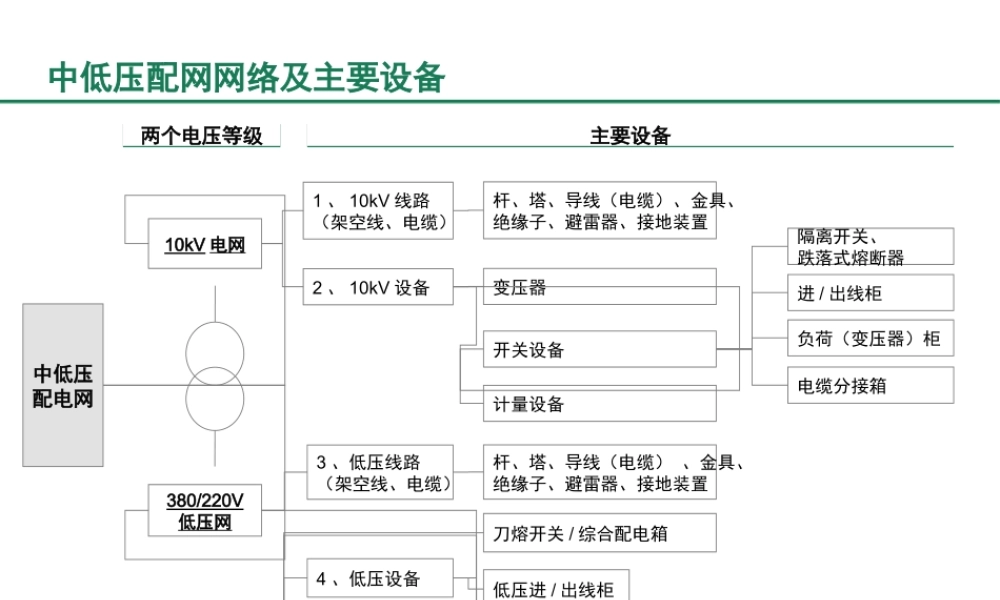

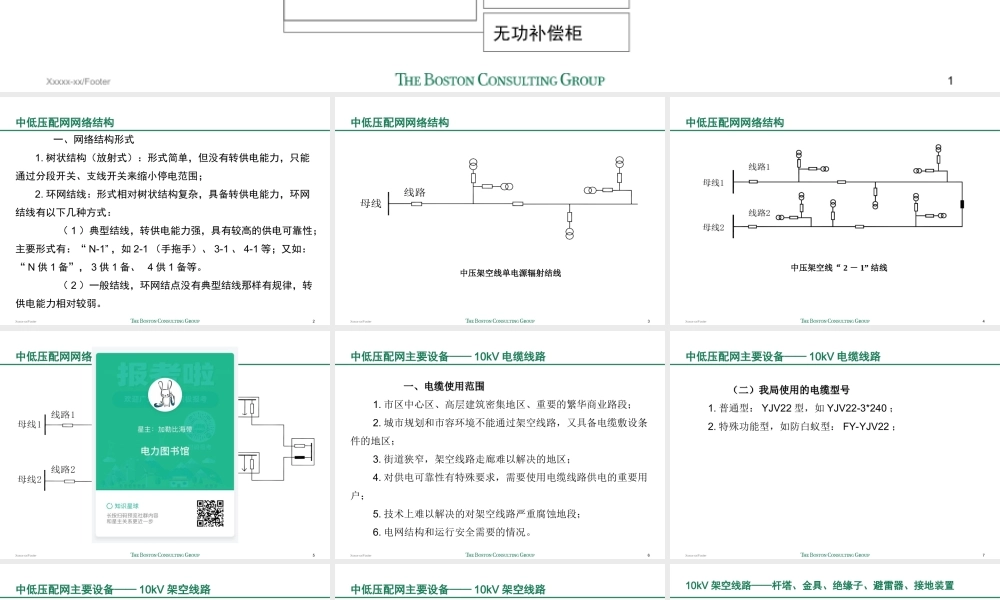

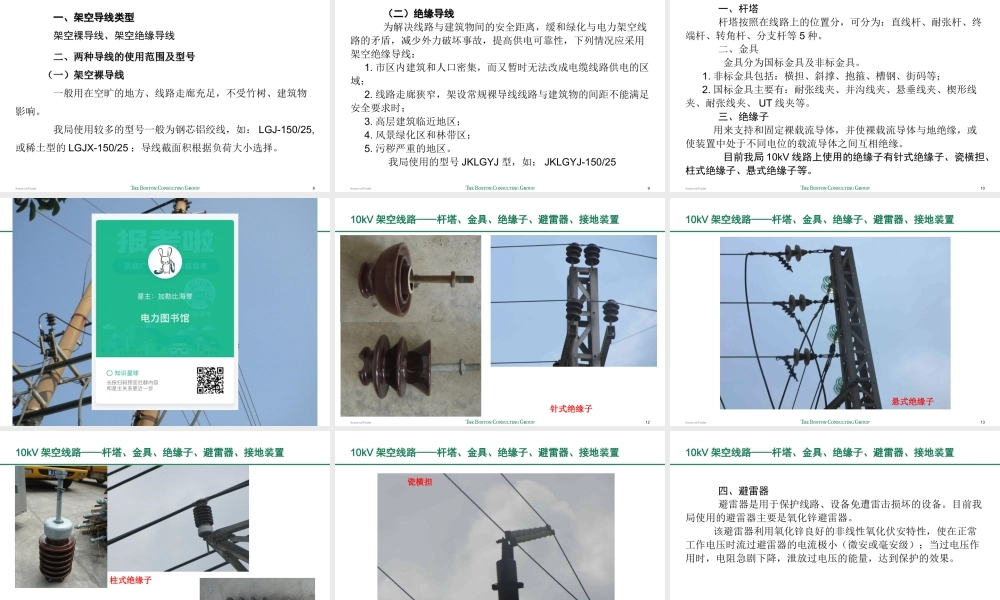

1Xxxxx-xx/Footer中低压配网网络及主要设备中低压配电网10kV电网两个电压等级两个电压等级主要设备主要设备380/220V低压网3、低压线路（架空线、电缆）4、低压设备2、10kV设备1、10kV线路（架空线、电缆）杆、塔、导线（电缆）、金具、绝缘子、避雷器、接地装置变压器开关设备进/出线柜负荷（变压器）柜杆、塔、导线（电缆）、金具、绝缘子、避雷器、接地装置隔离开关、跌落式熔断器刀熔开关/综合配电箱低压进/出线柜无功补偿柜电缆分接箱计量设备2Xxxxx-xx/Footer中低压配网网络结构一、网络结构形式1.树状结构（放射式）：形式简单，但没有转供电能力，只能通过分段开关、支线开关来缩小停电范围；2.环网结线：形式相对树状结构复杂，具备转供电能力，环网结线有以下几种方式：（1）典型结线，转供电能力强，具有较高的供电可靠性；主要形式有：“N-1”，如2-1（手拖手）、3-1、4-1等；又如：“N供1备”，3供1备、4供1备等。（2）一般结线，环网结点没有典型结线那样有规律，转供电能力相对较弱。3Xxxxx-xx/Footer中低压配网网络结构中压架空线单电源辐射结线母线线路4Xxxxx-xx/Footer中低压配网网络结构中压架空线“2－1”结线5Xxxxx-xx/Footer中低压配网网络结构电缆线路“2－1”结线6Xxxxx-xx/Footer中低压配网主要设备——10kV电缆线路一、电缆使用范围一、电缆使用范围1.市区中心区、高层建筑密集地区、重要的繁华商业路段；2.城市规划和市容环境不能通过架空线路，又具备电缆敷设条件的地区；3.街道狭窄，架空线路走廊难以解决的地区；4.对供电可靠性有特殊要求，需要使用电缆线路供电的重要用户；5.技术上难以解决的对架空线路严重腐蚀地段；6.电网结构和运行安全需要的情况。7Xxxxx-xx/Footer中低压配网主要设备——10kV电缆线路（二）我局使用的电缆型号（二）我局使用的电缆型号1.普通型：YJV22型，如YJV22-3*240；2.特殊功能型，如防白蚁型：FY-YJV22；8Xxxxx-xx/Footer中低压配网主要设备——10kV架空线路一、架空导线类型一、架空导线类型架空裸导线、架空绝缘导线二、两种导线的使用范围及型号二、两种导线的使用范围及型号（一）架空裸导线（一）架空裸导线一般用在空旷的地方、线路走廊充足，不受竹树、建筑物影响。我局使用较多的型号一般为钢芯铝绞线，如：LGJ-150/25,或稀土型的LGJX-150/25；导线截面积根据负荷大小选择。9Xxxxx-xx/Footer中低压配网主要设备——10kV架空线路（二）绝缘导线（二）绝缘导线为解决线路与建筑物...
