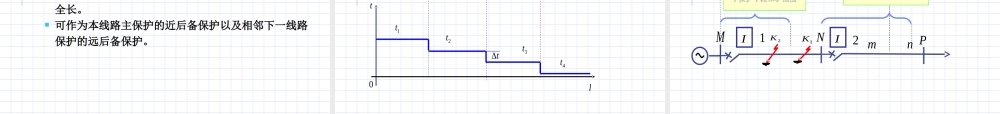

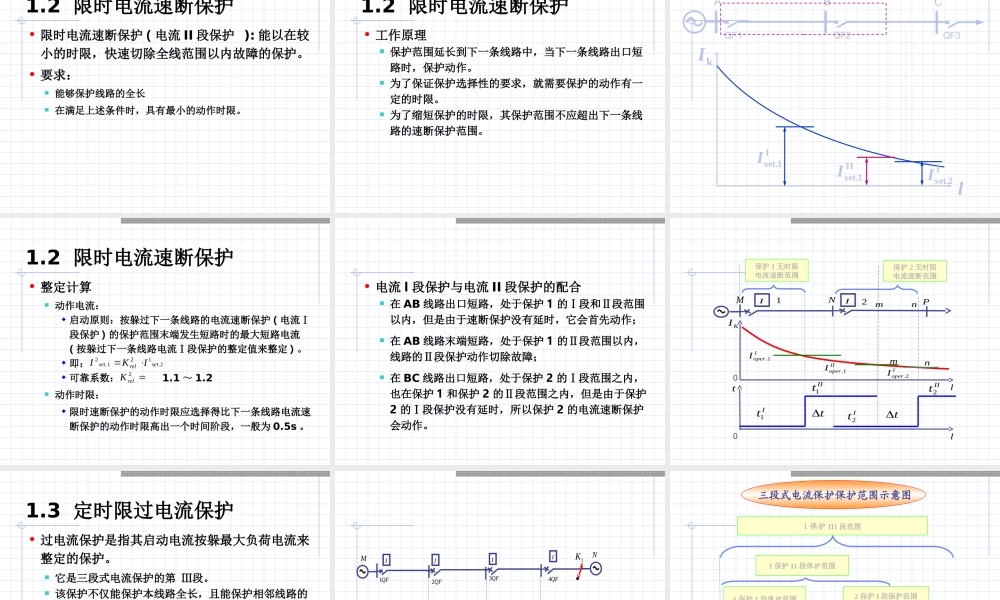

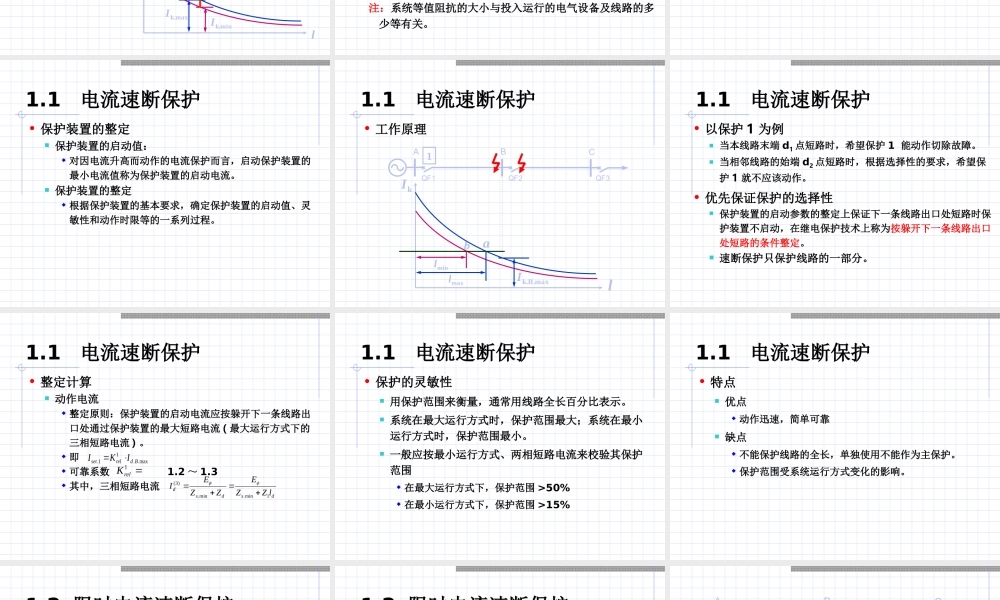

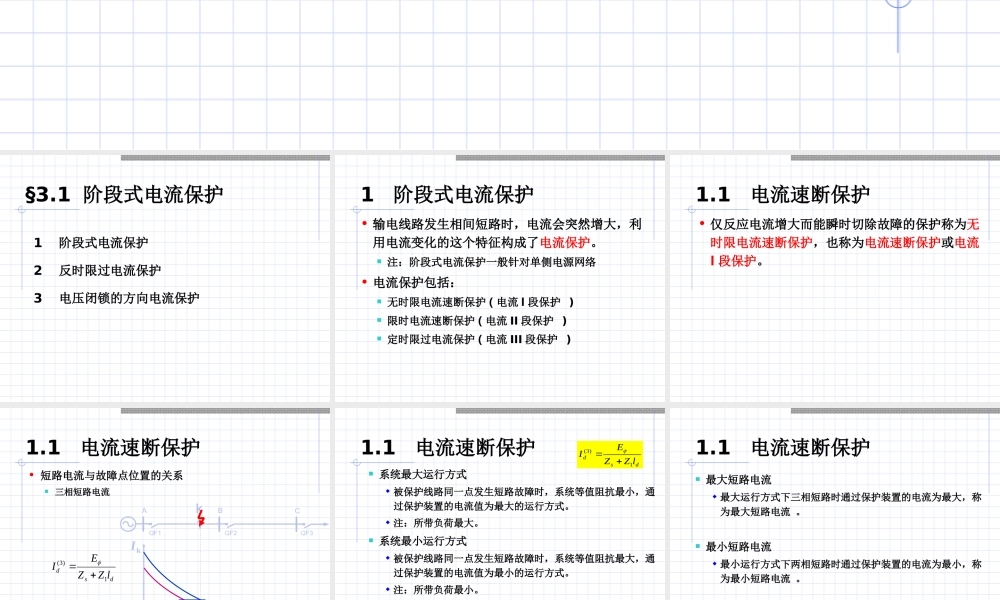

中低压线路微机保护原理§3.1阶段式电流保护1阶段式电流保护2反时限过电流保护3电压闭锁的方向电流保护1阶段式电流保护•输电线路发生相间短路时，电流会突然增大，利用电流变化的这个特征构成了电流保护。注：阶段式电流保护一般针对单侧电源网络•电流保护包括：无时限电流速断保护(电流I段保护)限时电流速断保护(电流II段保护)定时限过电流保护(电流III段保护)1.1电流速断保护•仅反应电流增大而能瞬时切除故障的保护称为无时限电流速断保护，也称为电流速断保护或电流I段保护。1.1电流速断保护•短路电流与故障点位置的关系三相短路电流k1ABCQF1QF2QF3kIk.maxIk.minIldsdlZZEI1)3(1.1电流速断保护系统最大运行方式被保护线路同一点发生短路故障时，系统等值阻抗最小，通过保护装置的电流值为最大的运行方式。注：所带负荷最大。系统最小运行方式被保护线路同一点发生短路故障时，系统等值阻抗最大，通过保护装置的电流值为最小的运行方式。注：所带负荷最小。注：系统等值阻抗的大小与投入运行的电气设备及线路的多少等有关。dsdlZZEI1)3(1.1电流速断保护最大短路电流最大运行方式下三相短路时通过保护装置的电流为最大，称为最大短路电流。最小短路电流最小运行方式下两相短路时通过保护装置的电流为最小，称为最小短路电流。1.1电流速断保护•保护装置的整定保护装置的启动值：对因电流升高而动作的电流保护而言，启动保护装置的最小电流值称为保护装置的启动电流。保护装置的整定根据保护装置的基本要求，确定保护装置的启动值、灵敏性和动作时限等的一系列过程。1.1电流速断保护•工作原理ABCQF1QF2QF3kIk.B.maxIlminlmaxlab11.1电流速断保护•以保护1为例当本线路末端d1点短路时，希望保护1能动作切除故障。当相邻线路的始端d2点短路时，根据选择性的要求，希望保护1就不应该动作。•优先保证保护的选择性保护装置的启动参数的整定上保证下一条线路出口处短路时保护装置不启动，在继电保护技术上称为按躲开下一条线路出口处短路的条件整定。速断保护只保护线路的一部分。1.1电流速断保护•整定计算动作电流整定原则：保护装置的启动电流应按躲开下一条线路出口处通过保护装置的最大短路电流(最大运行方式下的三相短路电流)。即可靠系数1.2～1.3其中，三相短路电流max..11.BdrelsetIKI1relKdsdsdlZZEZZEI1min.min.)3(1.1电流速断保护•保护的灵敏...
