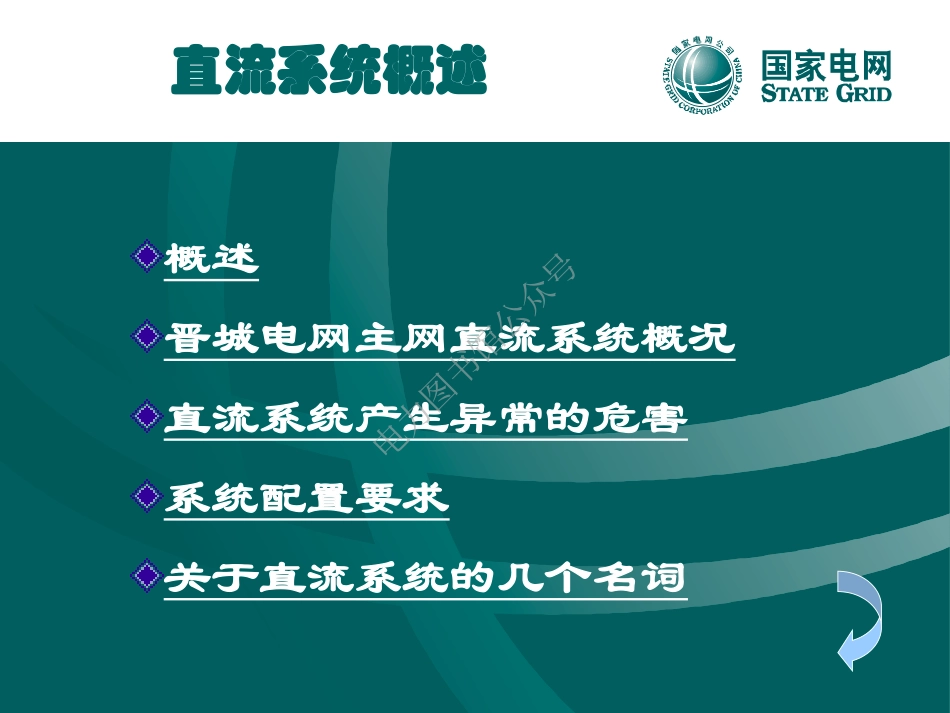

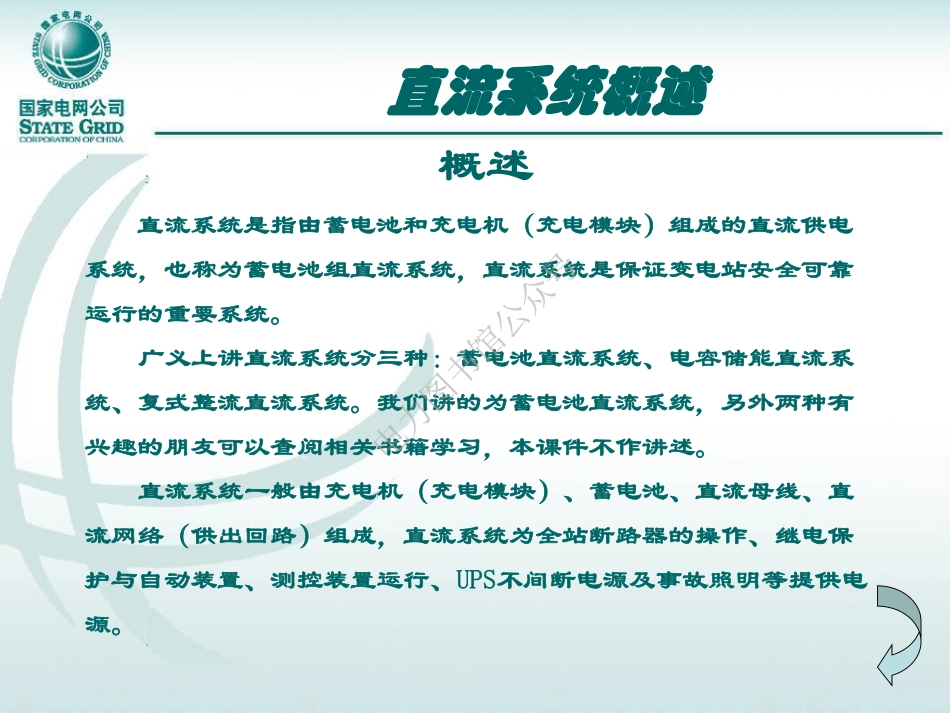

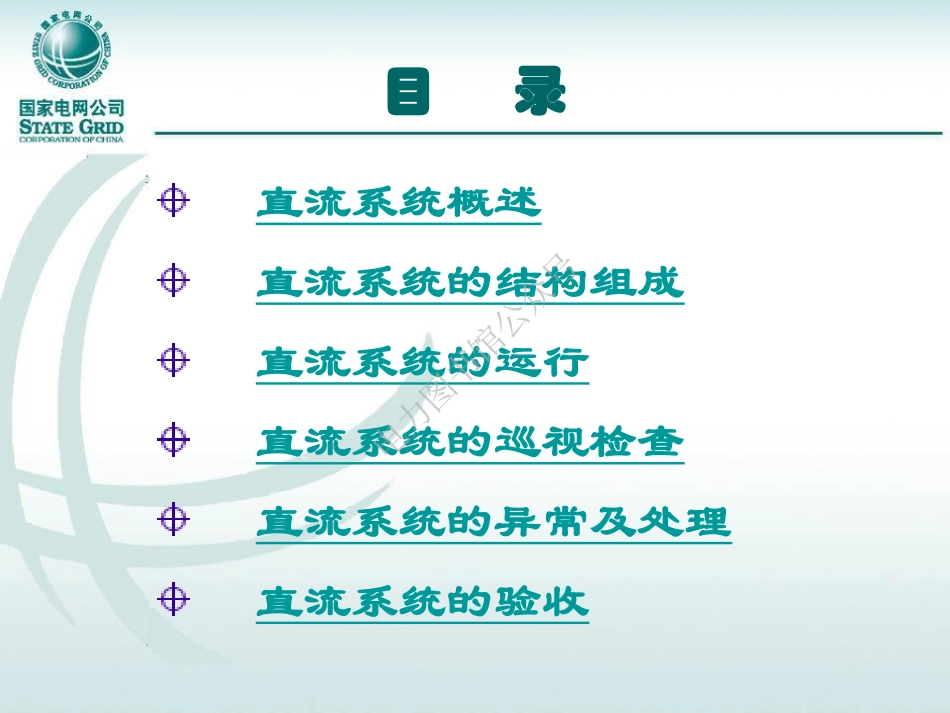

目录直流系统概述直流系统的结构组成直流系统的运行直流系统的巡视检查直流系统的异常及处理直流系统的验收电力图书馆公众号直流系统概述概述晋城电网主网直流系统概况直流系统产生异常的危害系统配置要求关于直流系统的几个名词电力图书馆公众号直流系统概述概述直流系统是指由蓄电池和充电机（充电模块）组成的直流供电系统，也称为蓄电池组直流系统，直流系统是保证变电站安全可靠运行的重要系统。广义上讲直流系统分三种：蓄电池直流系统、电容储能直流系统、复式整流直流系统。我们讲的为蓄电池直流系统，另外两种有兴趣的朋友可以查阅相关书籍学习，本课件不作讲述。直流系统一般由充电机（充电模块）、蓄电池、直流母线、直流网络（供出回路）组成，直流系统为全站断路器的操作、继电保护与自动装置、测控装置运行、UPS不间断电源及事故照明等提供电源。电力图书馆公众号直流系统概述变电站内由直流系统供给的电源的回路有：分合闸回路，控制保护回路，信号回路，事故照明回路等。直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是变电站安全运行的保障。下页是蓄电池的直流系统接线图：直流系统在变电站中起什么作用？直流系统为控制、信号、继电保护、自动装置及事故照明提供可靠的直流电源，它还为操作提供可靠的操作电源，直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是变电站安全运行的保证。电力图书馆公众号直流系统概述电力图书馆公众号直流系统概述晋城电力系统主网直流系统概况目前在晋城电力系统中，所有110kV及以上变电站均设有完善的蓄电池直流系统，220kV变电站均设有双套或多套蓄电池组和充电机（充电模块）组，110kV变电站除高都110kV变电站外均为单套蓄电池组和充电机（充电模块）。直流系统电压一般为220V，仅有晋城500kV变电站和端氏110kV变电站为110V，直流母线均采用合母控母合一方式，少数变电站采用合母控母分离方式，如暂未进行改造的东沟变电站。均有接地巡检仪或绝缘检测装置。电力图书馆公众号直流系统概述直流系统产生异常的危害变电站直流消失的危害：变电站直流消失将直接导致控制回路、保护及自动装置等设备不能正常工作，在操作或系统发生故障、设备异常时，控制回路不能正常动作，引起事故无法有效切除，事故扩大并使一次设备受到损害。变电站直流接地的危害：直流系统一点接地并不影响直流系统的正常工作，但是将使不接地极对地电压升高，长期运行极易发展成两点接地，造成...
