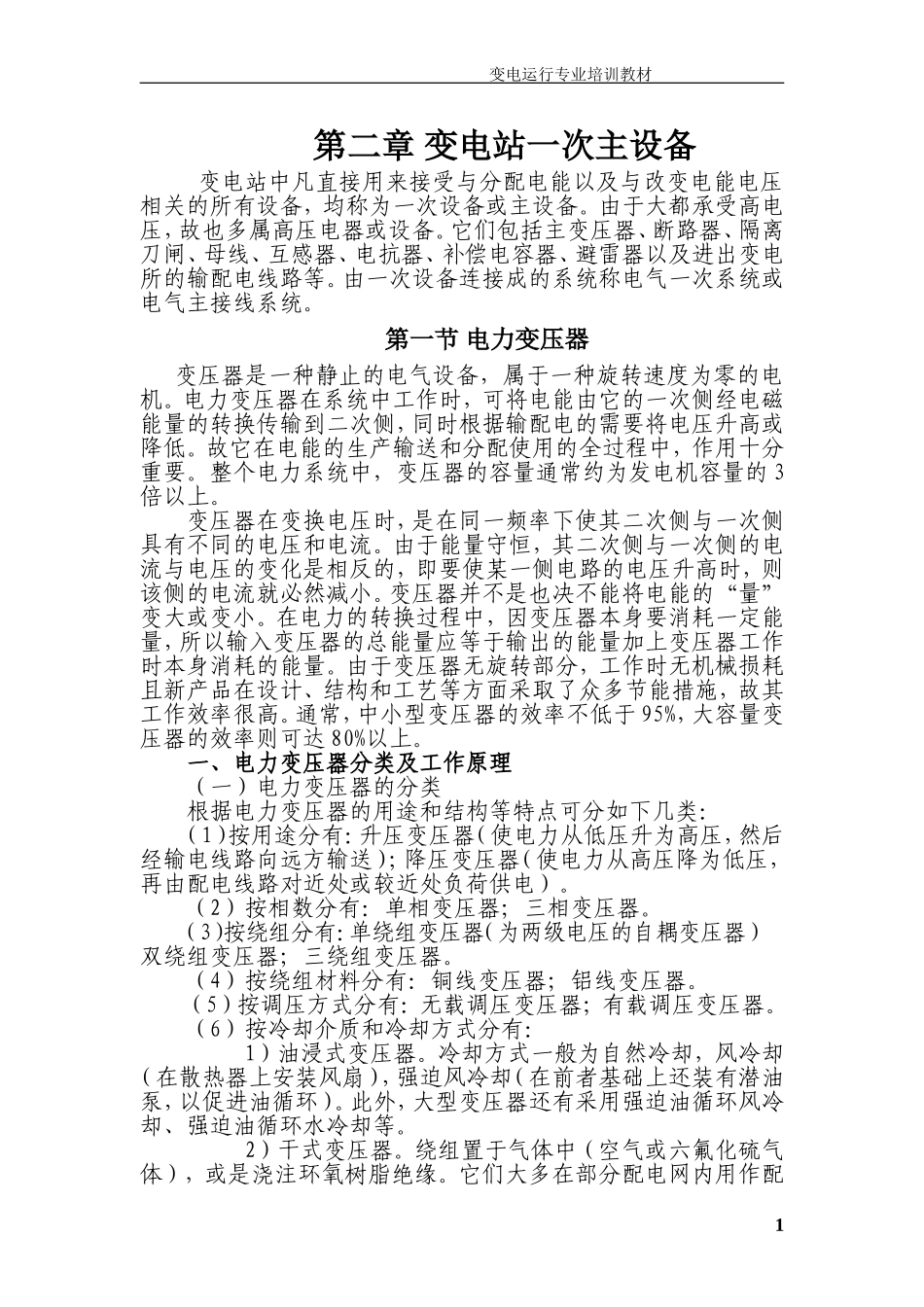

变电运行专业培训教材第二章变电站一次主设备变电站中凡直接用来接受与分配电能以及与改变电能电压相关的所有设备，均称为一次设备或主设备。由于大都承受高电压，故也多属高压电器或设备。它们包括主变压器、断路器、隔离刀闸、母线、互感器、电抗器、补偿电容器、避雷器以及进出变电所的输配电线路等。由一次设备连接成的系统称电气一次系统或电气主接线系统。第一节电力变压器变压器是一种静止的电气设备，属于一种旋转速度为零的电机。电力变压器在系统中工作时，可将电能由它的一次侧经电磁能量的转换传输到二次侧，同时根据输配电的需要将电压升高或降低。故它在电能的生产输送和分配使用的全过程中，作用十分重要。整个电力系统中，变压器的容量通常约为发电机容量的3倍以上。变压器在变换电压时，是在同一频率下使其二次侧与一次侧具有不同的电压和电流。由于能量守恒，其二次侧与一次侧的电流与电压的变化是相反的，即要使某一侧电路的电压升高时，则该侧的电流就必然减小。变压器并不是也决不能将电能的“量”变大或变小。在电力的转换过程中，因变压器本身要消耗一定能量，所以输入变压器的总能量应等于输出的能量加上变压器工作时本身消耗的能量。由于变压器无旋转部分，工作时无机械损耗且新产品在设计、结构和工艺等方面采取了众多节能措施，故其工作效率很高。通常，中小型变压器的效率不低于95%，大容量变压器的效率则可达80%以上。一、电力变压器分类及工作原理（一）电力变压器的分类根据电力变压器的用途和结构等特点可分如下几类：（1）按用途分有：升压变压器（使电力从低压升为高压，然后经输电线路向远方输送）；降压变压器（使电力从高压降为低压，再由配电线路对近处或较近处负荷供电）。（2）按相数分有：单相变压器；三相变压器。（3）按绕组分有：单绕组变压器（为两级电压的自耦变压器）双绕组变压器；三绕组变压器。（4）按绕组材料分有：铜线变压器；铝线变压器。（5）按调压方式分有：无载调压变压器；有载调压变压器。（6）按冷却介质和冷却方式分有：1）油浸式变压器。冷却方式一般为自然冷却，风冷却（在散热器上安装风扇），强迫风冷却（在前者基础上还装有潜油泵，以促进油循环）。此外，大型变压器还有采用强迫油循环风冷却、强迫油循环水冷却等。2）干式变压器。绕组置于气体中（空气或六氟化硫气体），或是浇注环氧树脂绝缘。它们大多在部分配电网内用作配1变电运行专业培训教材电变压器。目前已可制造到3...
