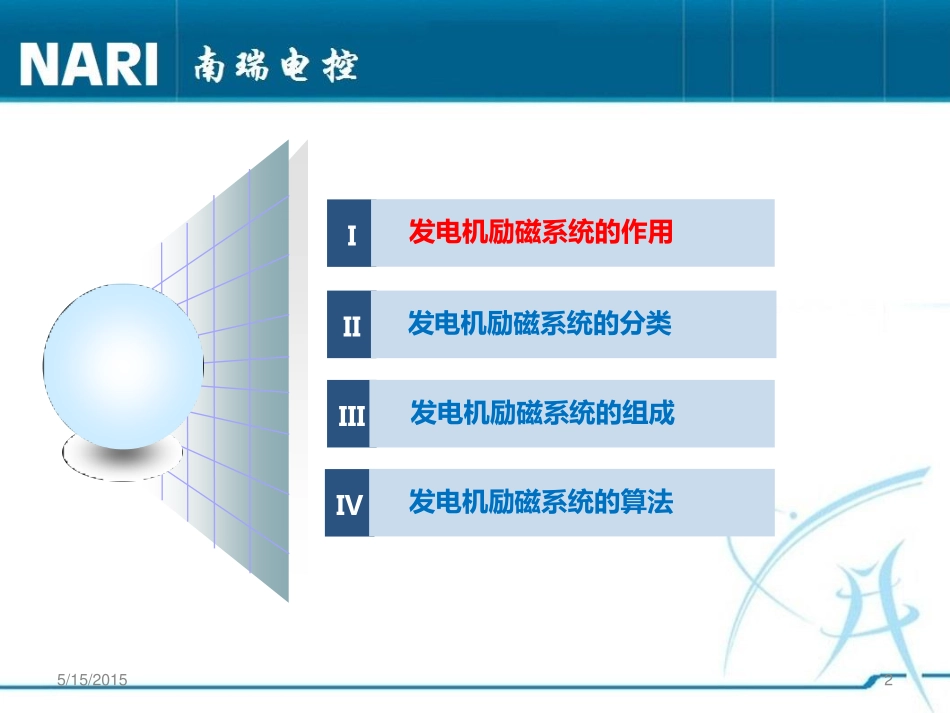

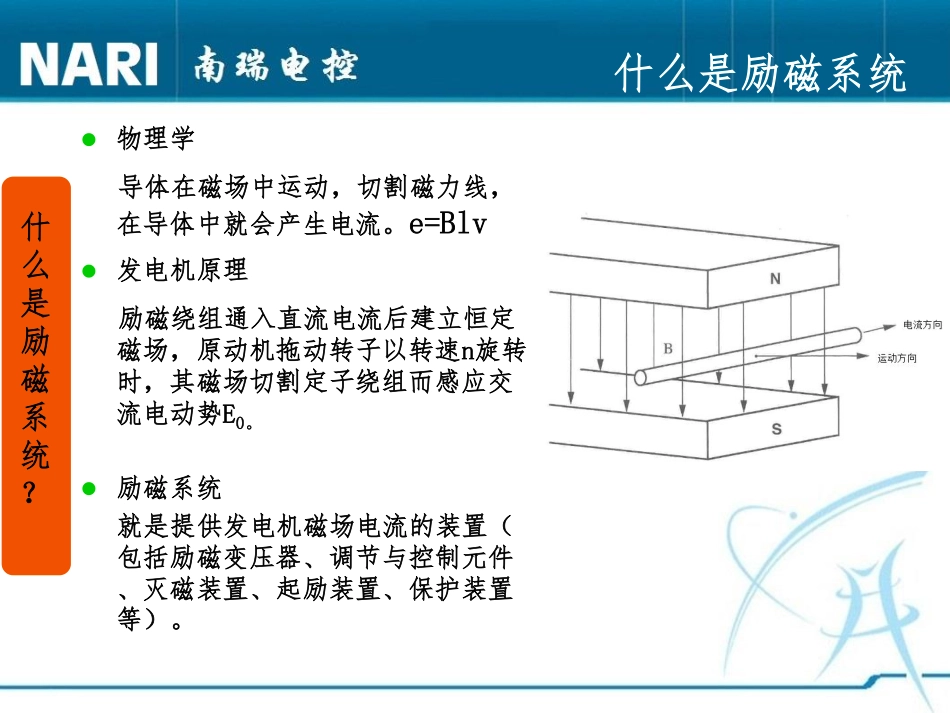

励磁系统原理二零一五年五月国电南瑞科技股份有限公司5/15/20152I发电机励磁系统的作用II发电机励磁系统的分类III发电机励磁系统的组成IV发电机励磁系统的算法什么是励磁系统？什么是励磁系统物理学导体在磁场中运动，切割磁力线，在导体中就会产生电流。e=Blv发电机原理励磁绕组通入直流电流后建立恒定磁场，原动机拖动转子以转速n旋转时，其磁场切割定子绕组而感应交流电动势E0。励磁系统就是提供发电机磁场电流的装置（包括励磁变压器、调节与控制元件、灭磁装置、起励装置、保护装置等）。硬件技术硬件技术硬件技术硬件技术硬件技术硬件技术作用分类发电机励磁系统的作用什么是励磁系统？维持发电机或其他控制点电压在给定水平-控制电压控制并联运行机组无功功率的合理分配—分配无功提高电力系统的稳定性—提高稳定性硬件技术硬件技术硬件技术发电机励磁系统的作用1控制电压1、意义：1保证电力系统运行设备的安全。2保证发电机运行的经济性。3控制电压和提高稳定的要求在许多方面是一致的。控制电压发电机励磁系统的作用12、发电机单机带负荷时的电压控制流经转子的励磁电流If在同步发电机内建立磁场，使定子绕阻产生空载感应电动势Eq，Eq与If成正比。式中：IQ-定子电流的无功分量•If不变时,UG变化主要由IQ变化引起•IQ不变时，调节励磁电流If可以改变Eq，进而可以改变UG，GUEF.If.UGIG..负荷单机带负荷运行原理图qGGdEUjIXxdEq.UG.IP.UG.IQ.IG.φ.Eq.δGφjIQxd.等值电路向量图控制电压发电机励磁系统的作用13、发电机并网运行：系统电压水平决定于无功电源发出与无功负荷消耗的无功功率平衡关系并网运行时的单机容量相对有限,改变一台发电机的If对系统电压水平的影响不像单机带负荷运行时的影响那么大，且电力系统的容量越大，这种特征越明显。当系统容量无穷大时，系统电压恒定，改变一台发电机的If对系统电压水平没有影响，发电机励磁系统不再有调节发电机电压的作用，实际上,无穷大电力系统是不存在的，UG将随无功负荷变化。合理分配无功发电机励磁系统的作用2输入的机械功率输出的有功，励磁电流输出的无功。为保证系统的电压质量和无功潮流合理分布,要求合理控制系统中并联运行发电机输出的无功功率。所谓“合理控制”包含两层意思：①每台发电机发出的无功功率数量要合理；②当系统电压变化时，每台发电机输出的无功功率要随之自动调节，而且调节量要合理。各并联发电机间承担的无功功率取决于各发电机的调...
