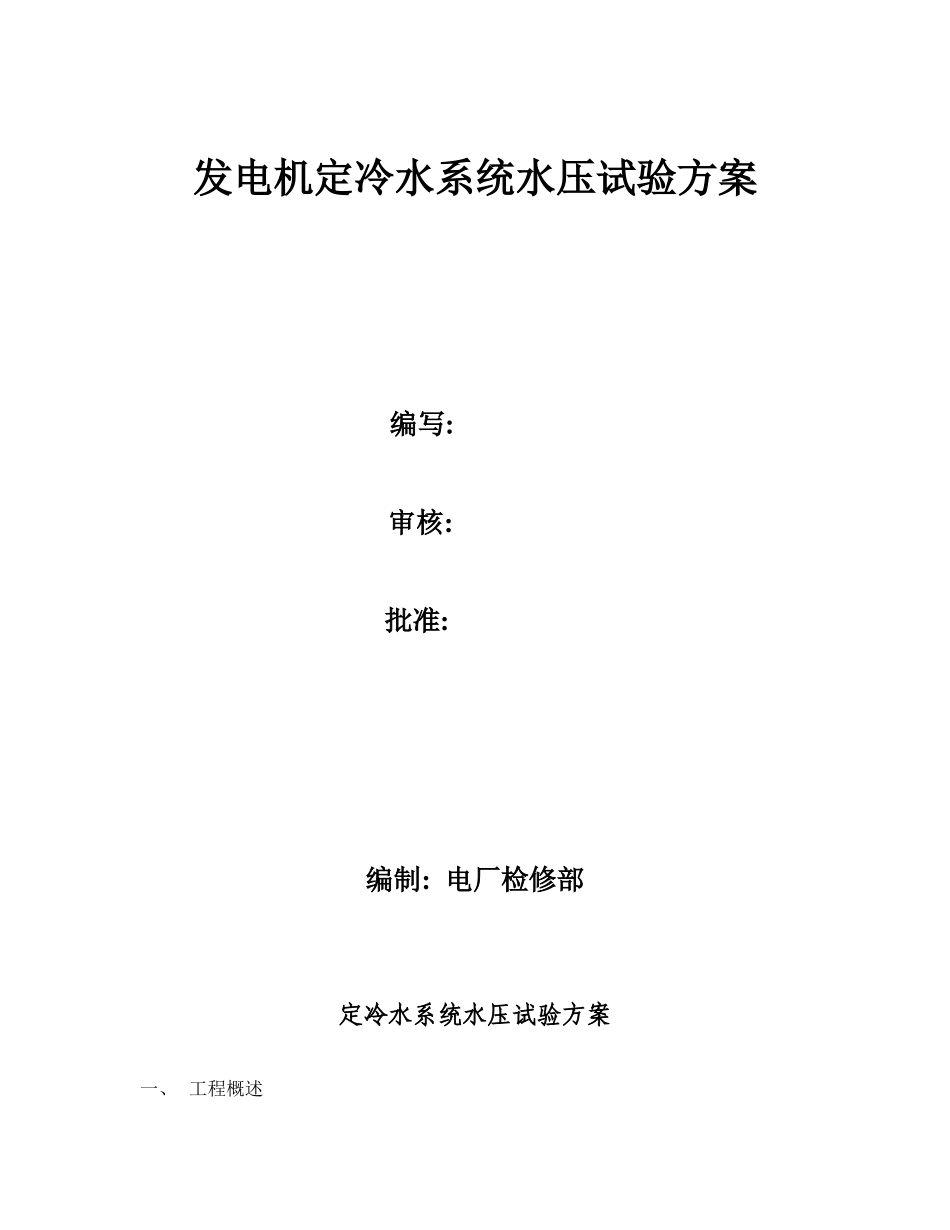

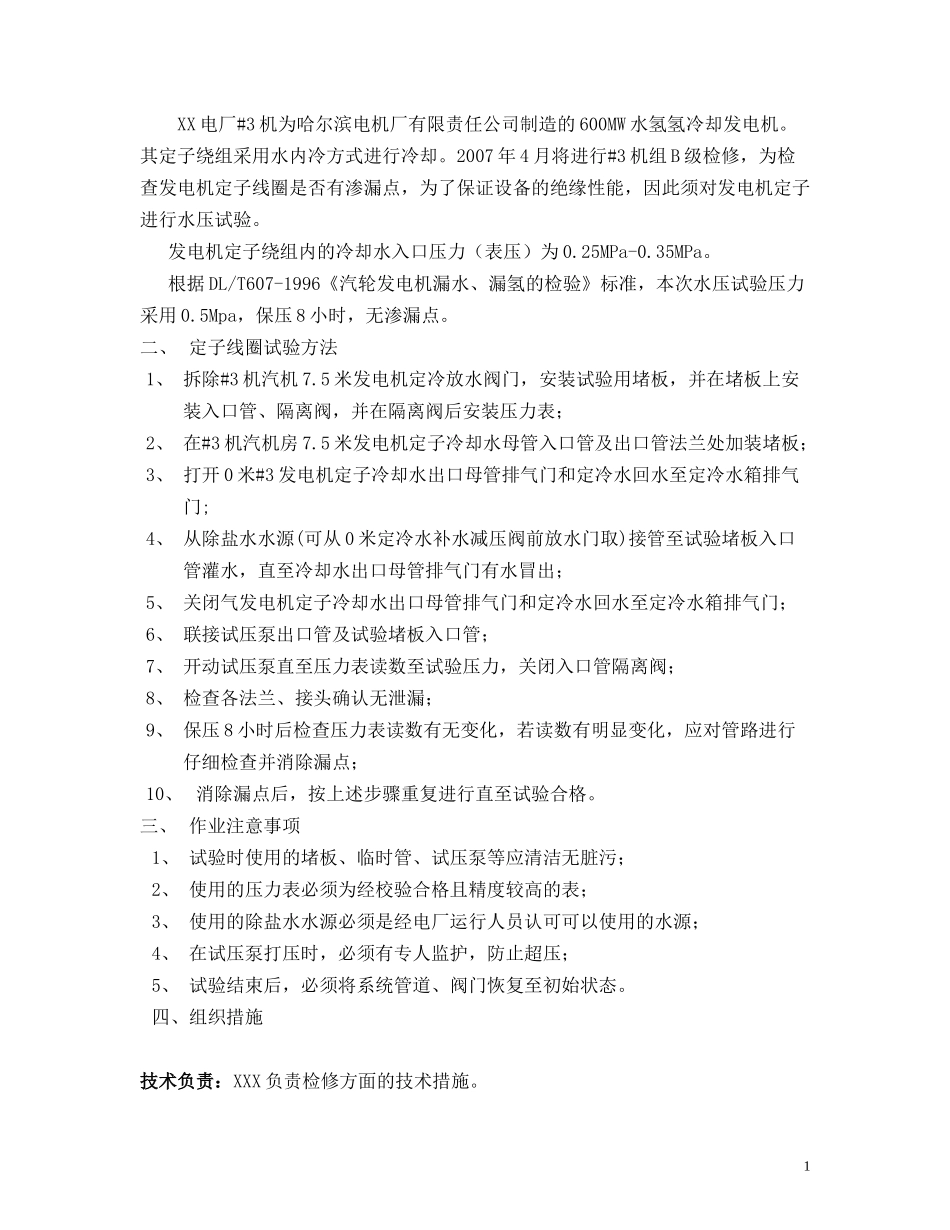

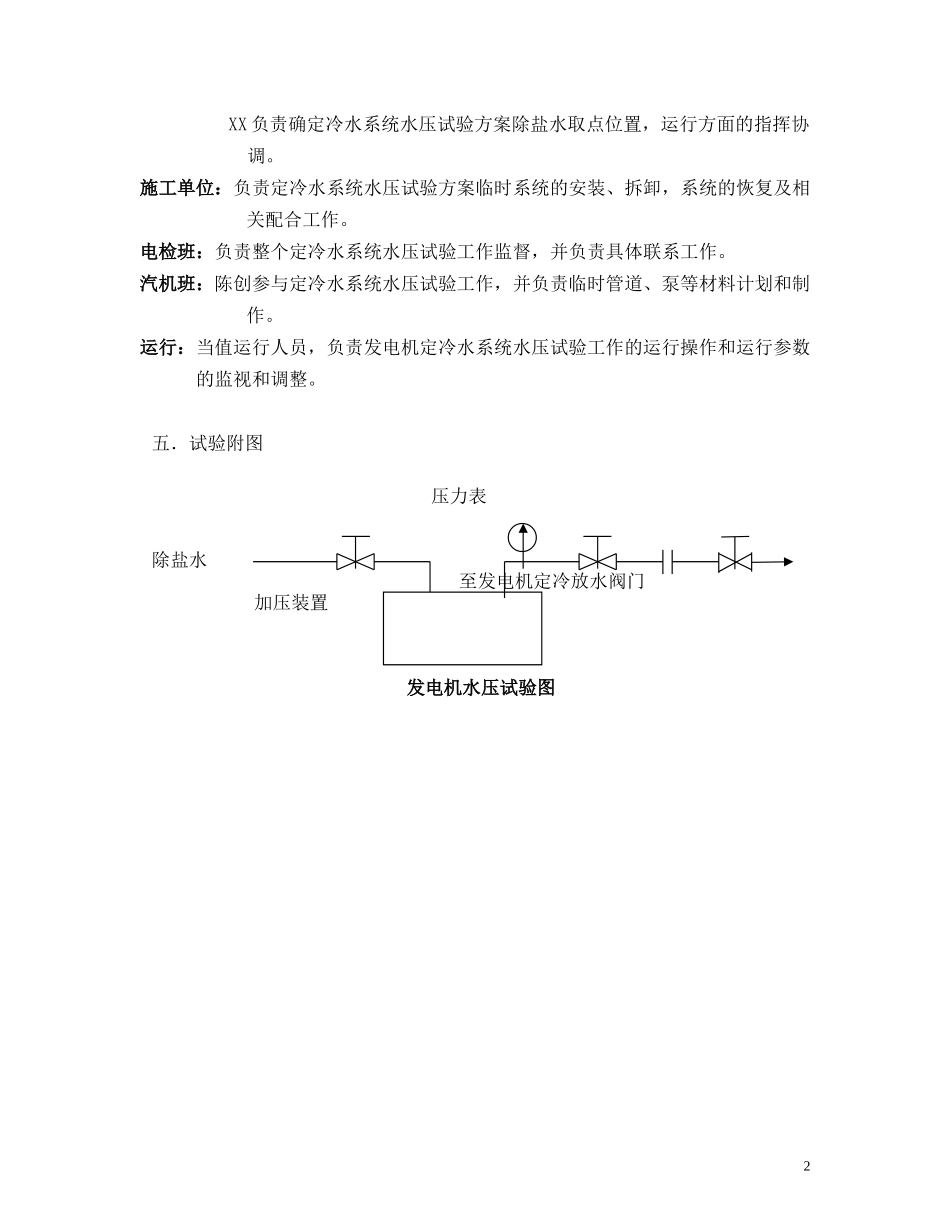

发电机定冷水系统水压试验方案编写:审核:批准:编制:电厂检修部定冷水系统水压试验方案一、工程概述XX电厂#3机为哈尔滨电机厂有限责任公司制造的600MW水氢氢冷却发电机。其定子绕组采用水内冷方式进行冷却。2007年4月将进行#3机组B级检修，为检查发电机定子线圈是否有渗漏点，为了保证设备的绝缘性能，因此须对发电机定子进行水压试验。发电机定子绕组内的冷却水入口压力（表压）为0.25MPa-0.35MPa。根据DL/T607-1996《汽轮发电机漏水、漏氢的检验》标准，本次水压试验压力采用0.5Mpa，保压8小时，无渗漏点。二、定子线圈试验方法1、拆除#3机汽机7.5米发电机定冷放水阀门，安装试验用堵板，并在堵板上安装入口管、隔离阀，并在隔离阀后安装压力表；2、在#3机汽机房7.5米发电机定子冷却水母管入口管及出口管法兰处加装堵板；3、打开0米#3发电机定子冷却水出口母管排气门和定冷水回水至定冷水箱排气门;4、从除盐水水源(可从0米定冷水补水减压阀前放水门取)接管至试验堵板入口管灌水，直至冷却水出口母管排气门有水冒出；5、关闭气发电机定子冷却水出口母管排气门和定冷水回水至定冷水箱排气门；6、联接试压泵出口管及试验堵板入口管；7、开动试压泵直至压力表读数至试验压力，关闭入口管隔离阀；8、检查各法兰、接头确认无泄漏；9、保压8小时后检查压力表读数有无变化，若读数有明显变化，应对管路进行仔细检查并消除漏点；10、消除漏点后，按上述步骤重复进行直至试验合格。三、作业注意事项1、试验时使用的堵板、临时管、试压泵等应清洁无脏污；2、使用的压力表必须为经校验合格且精度较高的表；3、使用的除盐水水源必须是经电厂运行人员认可可以使用的水源；4、在试压泵打压时，必须有专人监护，防止超压；5、试验结束后，必须将系统管道、阀门恢复至初始状态。四、组织措施技术负责：XXX负责检修方面的技术措施。1XX负责确定冷水系统水压试验方案除盐水取点位置，运行方面的指挥协调。施工单位：负责定冷水系统水压试验方案临时系统的安装、拆卸，系统的恢复及相关配合工作。电检班：负责整个定冷水系统水压试验工作监督，并负责具体联系工作。汽机班：陈创参与定冷水系统水压试验工作，并负责临时管道、泵等材料计划和制作。运行：当值运行人员，负责发电机定冷水系统水压试验工作的运行操作和运行参数的监视和调整。五．试验附图压力表除盐水至发电机定冷放水阀门加压装置发电机水压试验图23
