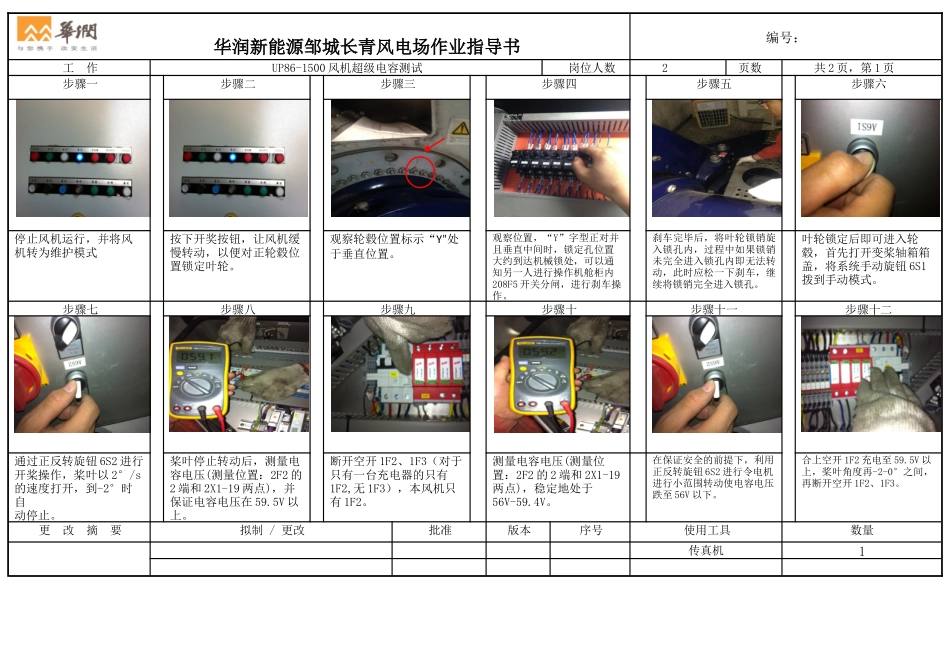

华润新能源邹城长青风电场作业指导书编号：工作UP86-1500风机超级电容测试岗位人数2页数共2页，第1页步骤一步骤二步骤三步骤四步骤五步骤六停止风机运行，并将风机转为维护模式按下开奖按钮，让风机缓慢转动，以便对正轮毂位置锁定叶轮。观察轮毂位置标示“Y”处于垂直位置。观察位置，“Y”字型正对并且垂直中间时，锁定孔位置大约到达机械锁处，可以通知另一人进行操作机舱柜内208F5开关分闸，进行刹车操作。刹车完毕后，将叶轮锁销旋入锁孔内，过程中如果锁销未完全进入锁孔内即无法转动，此时应松一下刹车，继续将锁销完全进入锁孔。叶轮锁定后即可进入轮毂，首先打开变桨轴箱箱盖，将系统手动旋钮6S1拨到手动模式。步骤七步骤八步骤九步骤十步骤十一步骤十二通过正反转旋钮6S2进行开桨操作，桨叶以2°/s的速度打开，到-2°时自动停止。桨叶停止转动后，测量电容电压(测量位置：2F2的2端和2X1-19两点)，并保证电容电压在59.5V以上。断开空开1F2、1F3（对于只有一台充电器的只有1F2,无1F3），本风机只有1F2。测量电容电压(测量位置：2F2的2端和2X1-19两点)，稳定地处于56V-59.4V。在保证安全的前提下，利用正反转旋钮6S2进行令电机进行小范围转动使电容电压跌至56V以下。合上空开1F2充电至59.5V以上，桨叶角度再-2-0°之间，再断开空开1F2、1F3。更改摘要拟制/更改批准版本序号使用工具数量传真机1华润新能源邹城长青风电场作业指导书编号：工作UP86-1500风机超级电容测试岗位人数2页数共2页，第2页步骤十三步骤十四步骤十五步骤十六步骤十七步骤十八将手动旋钮拨6S1回自动模式，桨叶将自动顺桨回到89°。当桨叶停止转动后，再次测量电容电压，如果电容电压在顺桨过程中跌幅不超过7V，证明电容没有问题。记录完毕，闭合1F2，恢复轴箱盖。出轮毂后关闭轮毂出入盖板，将主轴两侧的叶轮锁销完全退出，过程中如果锁销未完全退出锁孔即无法转动，此时应松一下刹车。检查将主轴两侧的叶轮锁销完全退出后，合上208F5空开，松开刹车使叶轮进入自由旋转状态。清点工具无误后下塔，将风机退出维护模式，恢复风机运行。步骤十九步骤二十步骤二十一步骤二十二步骤二十三步骤二十四更改摘要拟制/更改批准版本序号使用工具数量
