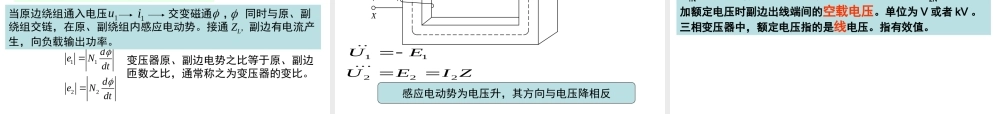

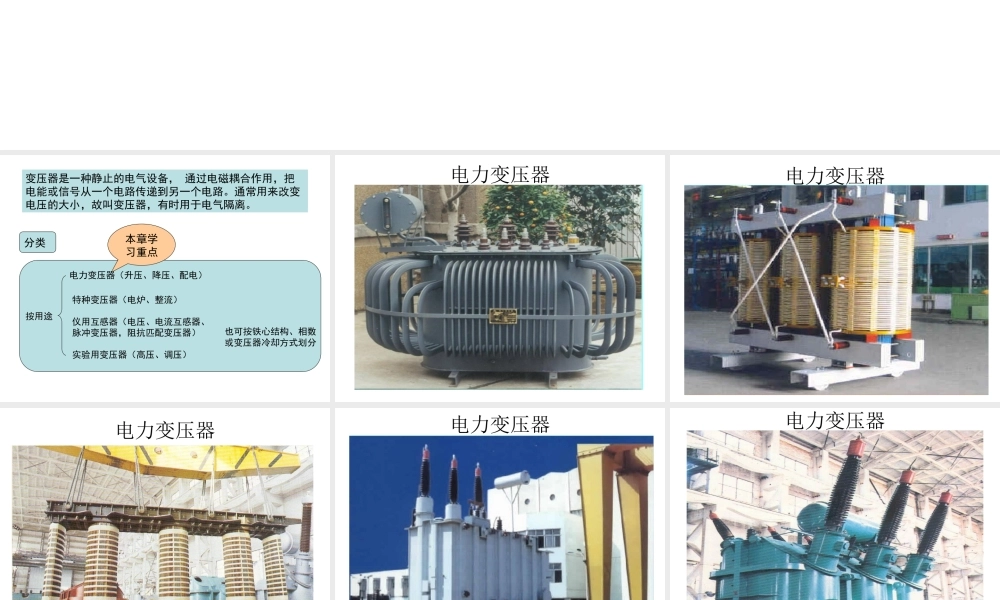

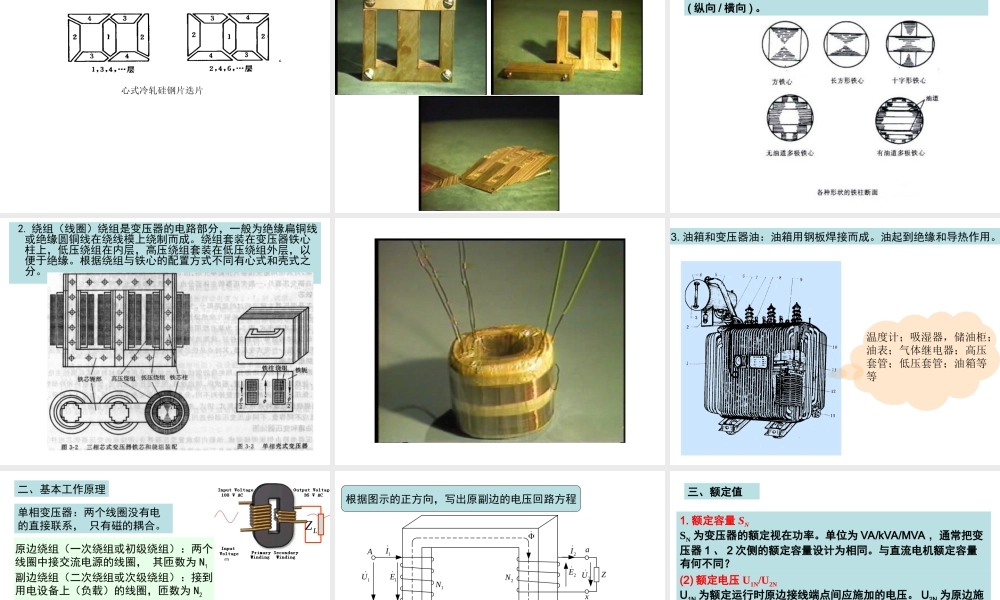

第三章变压器变压器是一种静止的电气设备，通过电磁耦合作用，把电能或信号从一个电路传递到另一个电路。通常用来改变电压的大小，故叫变压器，有时用于电气隔离。电力变压器（升压、降压、配电）特种变压器（电炉、整流）仪用互感器（电压、电流互感器、脉冲变压器，阻抗匹配变压器）实验用变压器（高压、调压）也可按铁心结构、相数或变压器冷却方式划分按用途分类本章学习重点电力变压器电力变压器电力变压器电力变压器电力变压器电炉变压器(专用)给电炉(如炼钢炉)供电。电焊变压器(专用)给电焊机供电。整流变压器(专用)：给直流电力机车供电三相干式变压器电源变压器接触调压器控制变压器仪用、试验用变压器：用在测量设备中，如互感器。电子变压器：用在电子线路中。§3-1变压器的结构和工作原理一、主要结构（磁路、电路及辅助部分）1.铁芯：铁心是变压器主磁通经过的磁路部分；铁心通常用0.35mm厚表面涂有绝缘漆的硅钢片冲成一定的形状叠制而成。心式冷轧硅钢片迭片铁心柱截面形状：小型变压器做成方形或者矩形；大型变压器做成阶梯形。容量大则级数多。叠片间留有间隙作为油道(纵向/横向)。2.绕组（线圈）绕组是变压器的电路部分，一般为绝缘扁铜线或绝缘圆铜线在绕线模上绕制而成。绕组套装在变压器铁心柱上，低压绕组在内层，高压绕组套装在低压绕组外层，以便于绝缘。根据绕组与铁心的配置方式不同有心式和壳式之分。温度计；吸湿器，储油柜；油表；气体继电器；高压套管；低压套管；油箱等等3.油箱和变压器油：油箱用钢板焊接而成。油起到绝缘和导热作用。单相变压器：两个线圈没有电的直接联系，只有磁的耦合。原边绕组（一次绕组或初级绕组）：两个线圈中接交流电源的线圈，其匝数为N1副边绕组（二次绕组或次级绕组）：接到用电设备上（负载）的线圈，匝数为N21122deNdtdeNdt变压器原、副边电势之比等于原、副边匝数之比，通常称之为变压器的变比。二、基本工作原理当原边绕组通入电压交变磁通，同时与原、副绕组交链，在原、副绕组内感应电动势。接通ZL,副边有电流产生，向负载输出功率。1u1iLZ根据图示的正方向，写出原副边的电压回路方程11UE222UEIZ感应电动势为电压升，其方向与电压降相反1N2N1I1U1E2E2I2UZAXax三、额定值1.额定容量SNSN为变压器的额定视在功率。单位为VA/kVA/MVA，通常把变压器1、2次侧的额定容量设计为相同。与直流电机额定容量有何不...
