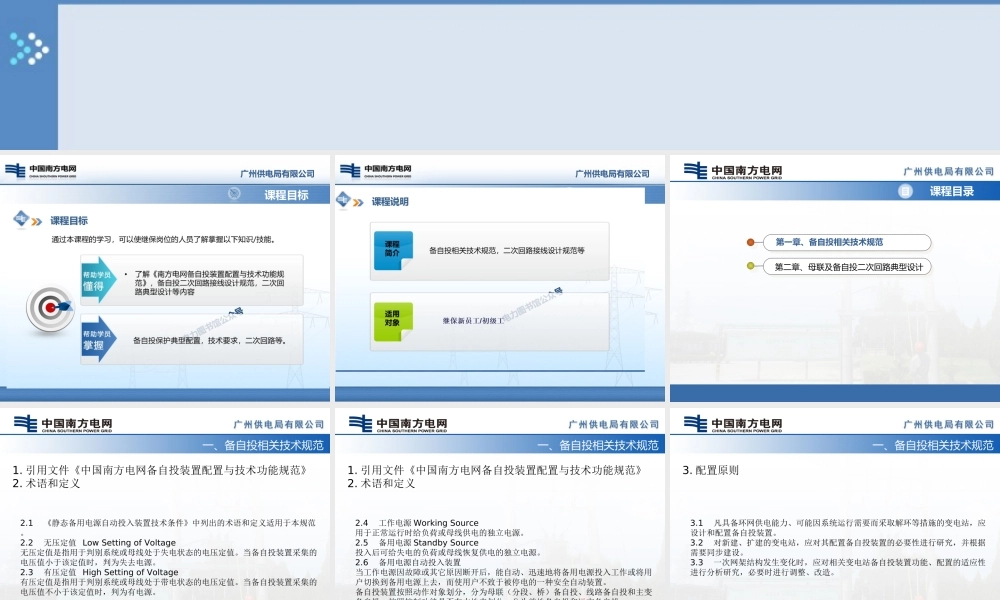

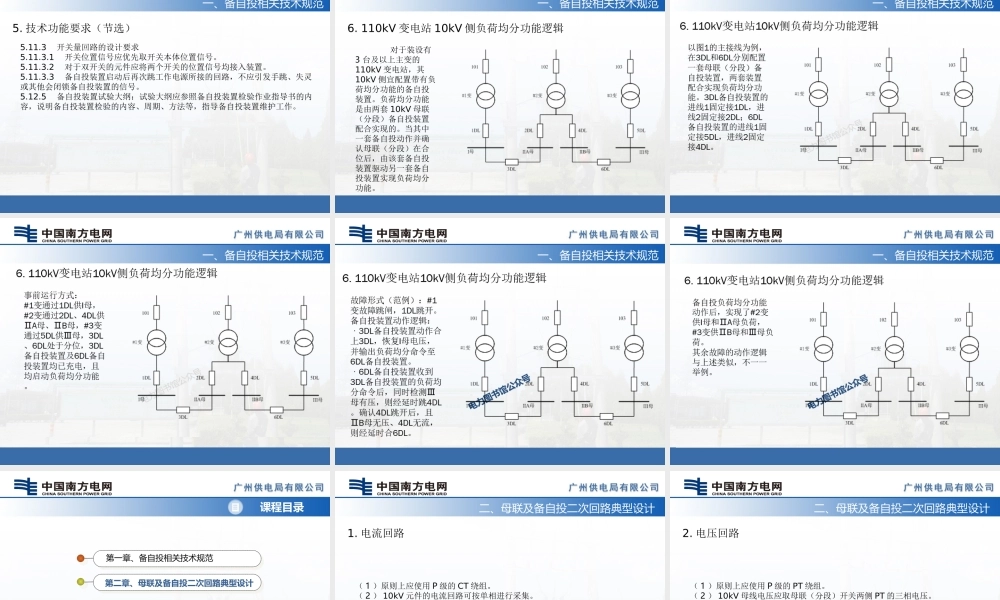

广州供电局有限公司10kV母联及备自投技术规范及二次回路典型设计课程目标广州供电局有限公司课程简介适用对象广州供电局有限公司课程说明课程目录第一章、备自投相关技术规范第二章、母联及备自投二次回路典型设计一、备自投相关技术规范1.引用文件《中国南方电网备自投装置配置与技术功能规范》2.术语和定义2.1《静态备用电源自动投入装置技术条件》中列出的术语和定义适用于本规范。2.2无压定值LowSettingofVoltage无压定值是指用于判别系统或母线处于失电状态的电压定值。当备自投装置采集的电压值小于该定值时，判为失去电源。2.3有压定值HighSettingofVoltage有压定值是指用于判别系统或母线处于带电状态的电压定值。当备自投装置采集的电压值不小于该定值时，判为有电源。一、备自投相关技术规范1.引用文件《中国南方电网备自投装置配置与技术功能规范》2.术语和定义2.4工作电源WorkingSource用于正常运行时给负荷或母线供电的独立电源。2.5备用电源StandbySource投入后可给失电的负荷或母线恢复供电的独立电源。2.6备用电源自动投入装置当工作电源因故障或其它原因断开后，能自动、迅速地将备用电源投入工作或将用户切换到备用电源上去，而使用户不致于被停电的一种安全自动装置。备自投装置按照动作对象划分，分为母联（分段、桥）备自投、线路备自投和主变备自投；按照控制功能是否在本地来划分，分为就地备自投和远方备自投。一、备自投相关技术规范3.配置原则3.1凡具备环网供电能力、可能因系统运行需要而采取解环等措施的变电站，应设计和配置备自投装置。3.2对新建、扩建的变电站，应对其配置备自投装置的必要性进行研究，并根据需要同步建设。3.3一次网架结构发生变化时，应对相关变电站备自投装置功能、配置的适应性进行分析研究，必要时进行调整、改造。一、备自投相关技术规范4.110kV及以下电压等级变电站的备自投装置配置原则4.1对于具备两路及以上不同电源的110kV变电站，在可能出现由单路电源供电的运行方式时，110kV侧应配置备自投装置（T接方式除外），并可依据正常运行方式确定工作电源和备用电源，配置必要的备自投装置实现备自投方案。4.2装有两台及以上主变的变电站，应在中、低压侧装设备自投装置。4.3对于重要的供电负荷，运行方式条件允许时，宜装设备自投装置。4.4根据电网的实际情况，必要时可配置远方备自投装置。一、备自投相关技术规范5.技术功能要求（节选）5.7硬件设计要求5.7.3输入、输出接点的要求5.7.3.1出...
