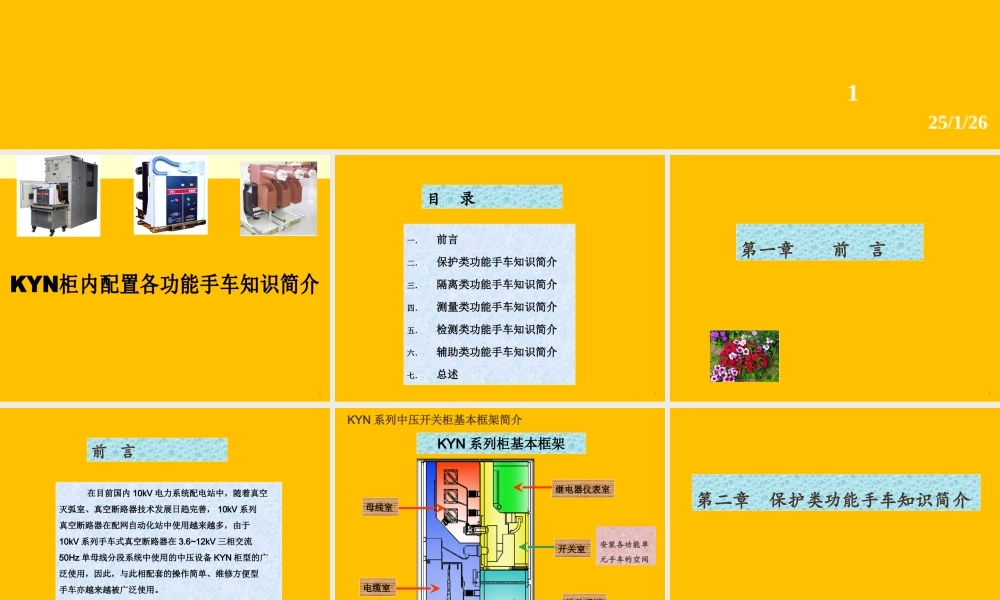

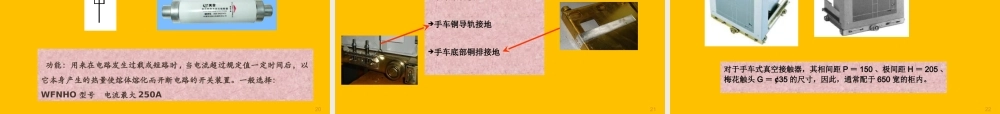

25/1/261微信扫码关注“电力知识课堂”2目录3一．前言二．保护类功能手车知识简介三．隔离类功能手车知识简介四．测量类功能手车知识简介五．检测类功能手车知识简介六．辅助类功能手车知识简介七．总述第一章前言4前言5在目前国内10kV电力系统配电站中，随着真空灭弧室、真空断路器技术发展日趋完善，10kV系列真空断路器在配网自动化站中使用越来越多，由于10kV系列手车式真空断路器在3.6~12kV三相交流50Hz单母线分段系统中使用的中压设备KYN柜型的广泛使用，因此，与此相配套的操作简单、维修方便型手车亦越来越被广泛使用。安装各功能单元手车的空间6KYN系列中压开关柜基本框架简介继电器仪表室KYN系列柜基本框架开关室检修通道母线室电缆室前柜后柜第二章保护类功能手车知识简介7功能：正常供电时通过负荷电流，当供电系统发生短路故障或严重过负荷时，与其相应的继电保护或自动装置配合，快速切断故障电流或过负荷。83~10kV高压手车断路器电气、机械寿命：20000～30000次实物示意绘图符号保护类功能手车知识简介组成：由底盘车、极柱、触臂、动触头、框架及内部机构组成。93~10kV高压手车断路器---组成保护类功能手车知识简介手车框架及内置机构底盘车极柱触臂梅花触头桶装极柱：真空泡及联动机构安装于绝缘桶内，打开上盒盖，能清晰看到真空泡等。10保护类功能手车知识简介桶装极柱固封极柱固封极柱：真空泡及联动机构与绝缘桶浇注为一体，除尘效果更好。3~10kV高压手车断路器---极柱11保护类功能手车知识简介储能弹簧目前，3～10kV真空断路器广泛使用弹簧储能操作机构。操作机构3~10kV高压手车断路器---机构12保护类功能手车知识简介目前，3～10kV真空断路器手车接地方式：手车滚轮接地手车铜导轨接地手车底部铜排接地手车鸭嘴式接地3~10kV高压手车断路器---接地13保护类功能手车知识简介配柜时，请仔细核对断路器手车中的相间距P、极间距H、梅花触头G的尺寸，保证设计柜体时的准确性。3~10kV高压手车断路器---尺寸示意HPG14保护类功能手车知识简介配柜时，请仔细核对上表中的相间距P、极间距H、梅花触头G的尺寸，保证手车能准确推入柜内。3~10kV高压手车断路器---配柜示意15保护类功能手车知识简介手车配柜时，动、静触头的接触咬合尺寸务必满足以上要求。3~10kV高压手车断路器---配柜示意16保护类功能手车知识简介目前，3～10kV真空断路器常用技术参数。名称单位数值额定电压：kV3.6、7.2、12额定频率Hz50额定电流A630、1250、160...
