2023学年中考物理高频考点讲解专题18欧姆定律及其应用练习含解析.docVIP免费

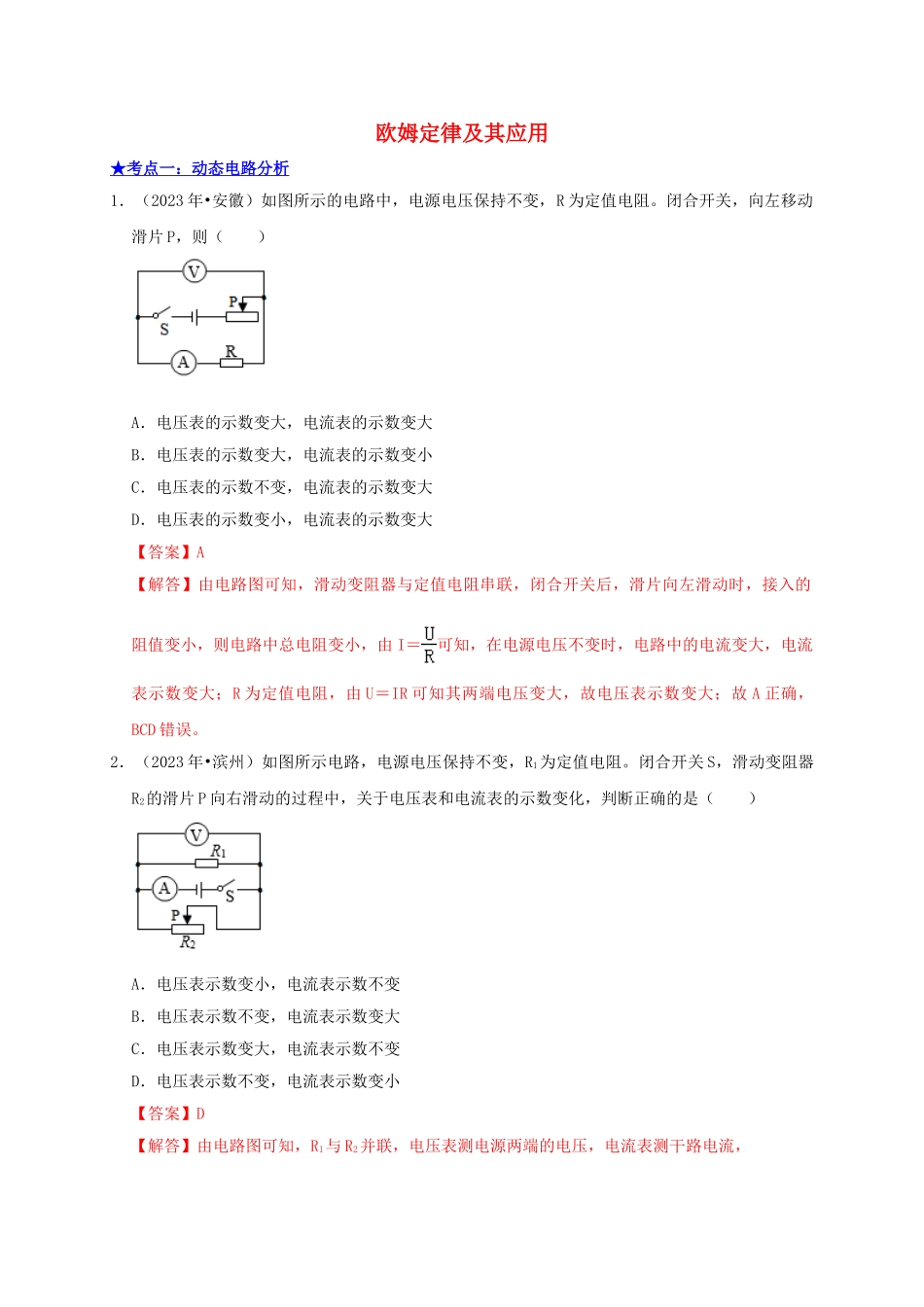

欧姆定律及其应用★考点一：动态电路分析1．（2023年•安徽）如图所示的电路中，电源电压保持不变，R为定值电阻。闭合开关，向左移动滑片P，则（）A．电压表的示数变大，电流表的示数变大B．电压表的示数变大，电流表的示数变小C．电压表的示数不变，电流表的示数变大D．电压表的示数变小，电流表的示数变大【答案】A【解答】由电路图可知，滑动变阻器与定值电阻串联，闭合开关后，滑片向左滑动时，接入的阻值变小，则电路中总电阻变小，由I＝可知，在电源电压不变时，电路中的电流变大，电流表示数变大；R为定值电阻，由U＝IR可知其两端电压变大，故电压表示数变大；故A正确，BCD错误。2．（2023年•滨州）如图所示电路，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于...
