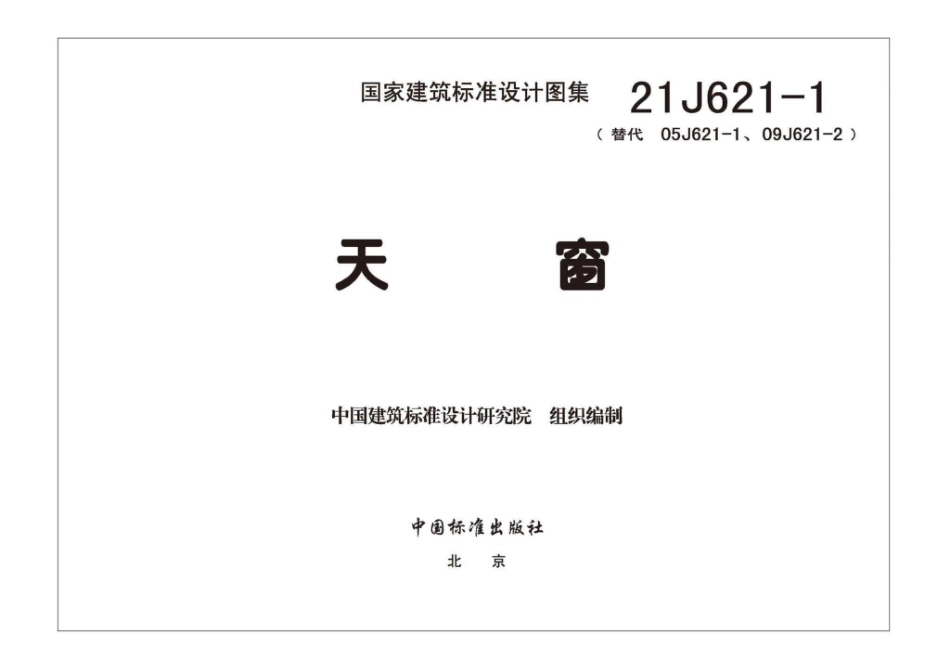

21
J621
天窗
国家建筑标准设计图集21J621-1(替代05J621-1、09J621-2)天窗中国建筑标准设计研究院组织编制中国桥准出版社北京天窗主编单位负责人刘主编单位技术负责人主编单位中国建筑标准设计研究院(中国建筑标准设计研究院有限公司)中国五洲工程设计集团有限公司统一编号GJBT-1573技术审定人郭景实行日期二0二一年七月一日图集号21J621-1设计负责人霞李正刚目录总说明1压型金属板屋面ZQC基座安装详图（屋脊处）1-14平屋面罩体天窗压型金属板屋面ZQC基座安装详图（非屋脊处）1-15平屋面罩体天窗说明1-1夹芯板屋面ZQC基座安装详图（屋脊处）1-16平屋面罩体天窗实例照片1-3夹芯板屋面ZQC基座安装详图（非屋脊处）1-17平屋面罩体天窗选用表1-4压型金属板屋面ZQC基座安装详图（多排采光罩）1-18罩体天窗与基座安装构造详图1-6夹芯板屋面ZQC基座安装详图（多排采光罩）1-19钢筋混凝土屋面ZQC组合天窗示意图1-7网架结构屋面ZQC基座安装详图1-20金属板屋面、网架结构屋面ZQC组合天窗示意图1-8穹体型ZOC天窗安装详图1-21开启型罩体天窗安装详图1-9穹+平复合型ZFC天窗安装详图1-22现浇钢筋混凝土屋面ZQC基座安装详图1-10组合式穹+平复合型ZFC天窗安装详图1-23大型屋面板屋面ZQC基座安装详图1-12钢板天窗基座详图1-24目录图集号21J621-1审核李正刚校对王湘莉王设计周舟周舟页
