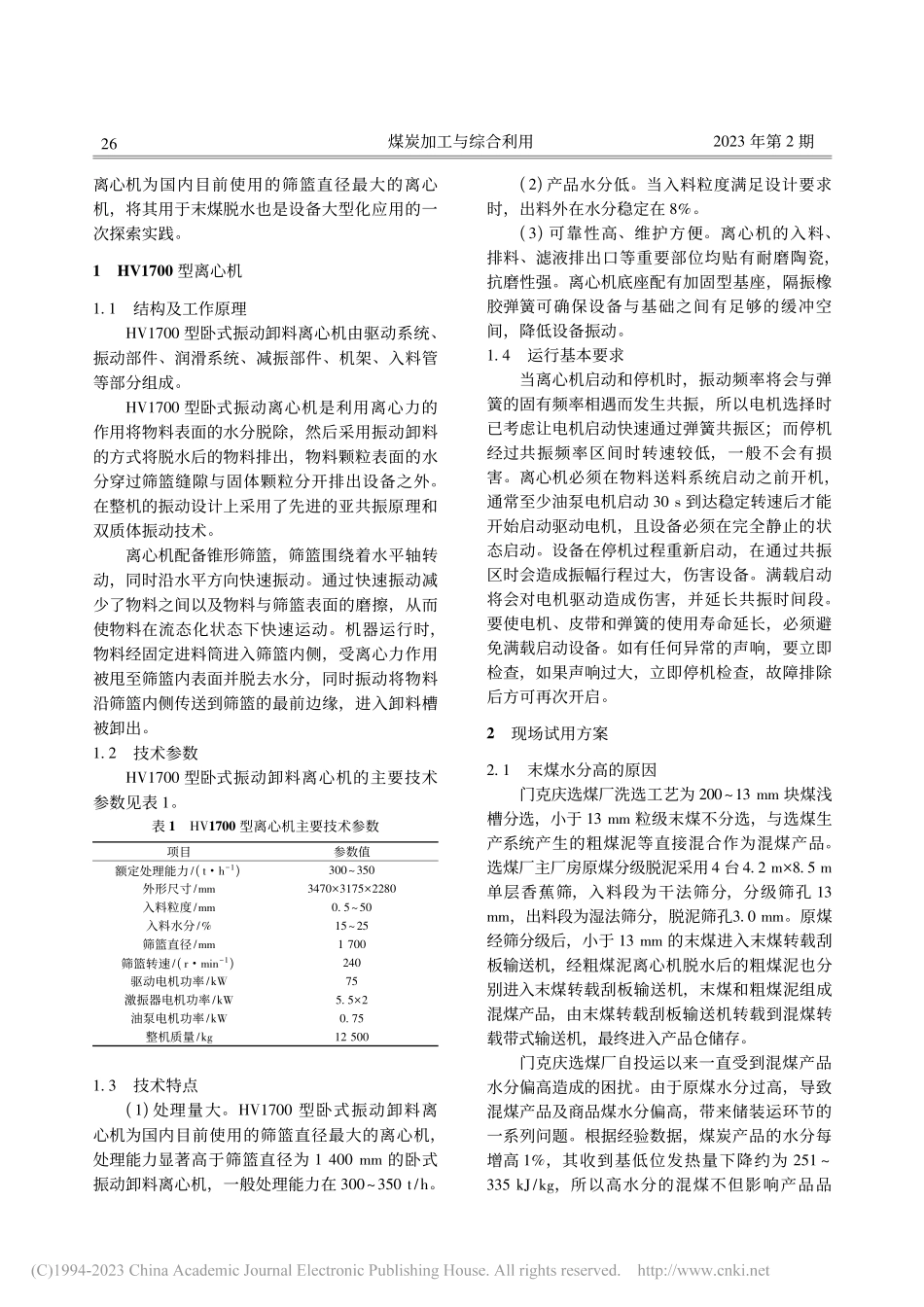

HV1700 型卧式振动卸料离心机的应用实践丁建伟，刘昆仑(中天合创能源有限责任公司，内蒙古 鄂尔多斯017010)摘要:介绍了 HV1700 型卧式振动卸料离心机的结构、工作原理、技术特点和技术参数。门克庆选煤厂安装 1 台 HV1700 型离心机试用于末煤脱水。应用结果表明:HV1700 型卧式振动卸料离心机处理能力大，在一定的入料条件下应用于13 mm 粒级末煤脱水效果较好;HV1700型离心机处理量不变时，随入料水分的增加，脱水效果也相应改善;处理量为 200 t/h，入料水分为 20.11%，水分降低 2.66%，脱水效果达到最佳状态。当入料水分在 16%时，处理量为 300t/h 时，脱水效果急剧变差，水分降低仅 0.46%;当入料水分在 18%以上时，采用 HV1700 型离心机进行混煤脱水，效果较佳。关键词:选煤厂;HV1700 型卧式振动卸料离心机;末煤脱水;技术特征中图分类号:TD462.1文献标识码:A文章编号:1005-8397(2023)02-0025-04Application of HV1700 horizontal vibrating discharge centrifugeDING Jianwei，LIU Kunlun(ZTHC Energy Co.，Ltd.，Ordos，Inner Mongolia 017010，China)Abstract:To solve the problems of high maintenance costs and long supply cycle of spares about the HV1400 horizontal vibratingcentrifuge，the HV1700 horizontal vibrating discharge centrifuge is chosento dewater the small clean coal 13mm in place of it.Thisarticle introduces the primary structure，working principle，technical feature and technical parameters of this HV1700 centrifuge，and analyzesits application situation in Dingji mine coal preparation plant.The application shows that the HV1700 horizontal vibratingdischarge centrifuge has the characteristics of large treatment capacity，good dewatering performance，small amount of maintenanceand high reliability，with some advantages in dewateringthe 13 mm small coal.The dewatering effect of HV1700 centrifuge isimproved with the increase of water content in the feed material.The treatment capacity is 200t/h，the feed water content is 20.11%，the water content is reduced by 2.66%，and the dehydration effect reaches the best state.When the feed water content is 16%andthe treatment capacity is 300t/h，the dehydration effect becomes worse sharply and the water content decreases by only 0.46%。Therefore，it is not recommended to use this type of centrifuge for dehydration when the feed water is low.When the water content offeed is above 18%，HV1700 centrifuge can be used to dehydrate mixed coal，and the effect is betterKeywords:coal preparation plant;HV1700 horizontal vibrating dischargen;small coal dewatering;technical features收稿日期:2022-05-30DOI:10.16200/ki.112627/td.2023.02.007作者简介:丁建伟(1980)，男，山西朔州人，2003 年毕业于中国矿业大学(北京)矿物加工工程专业，工程硕士，中天合创能源有限责任公司煤炭分公司煤炭洗选中心主任，高级工程师。引用格式:丁建伟，刘昆仑 HV1700 型卧式振动卸料离心机的应用实践 J 煤炭加工与综合利用，2023(2):2528立式刮刀卸料离心机和卧式振动卸料离心机是选煤厂常见的高效脱水设备，两者有各自适用的粒度范围及优缺点。立式刮刀卸料离心机的筛篮、刮刀等易损件的使用寿命较短，维修频繁，增加了设备维护费用12。卧式振动卸料离心机与立式螺旋刮刀卸料离心机相比具有入料粒度上限大(可增至 50 mm)、单机处理量大、易损件少、维修方便等优点，在末煤脱水方面多采用卧式振动离心机35。立式刮刀卸料离心机与卧式振动卸料离心机以其各自优点在选煤厂得到了广泛的应用。未来离心机发展方向应该在整机的设计制造、新技术和新材料的应用以及大型化、自动控制等方面加大投入和研发，以满足选煤厂大型化、智能化的要求。HV1700 型卧式振动卸料52煤炭加工与综合利用No.2，2023COAL POCESSING COMPEHENSIVE UTILIZATION离心机为国内目前使用的筛篮直径最大的离心机，将其用于末煤脱水也是设备大型化应用的一次探索实践。1HV1700 型离心机1.1结构及工作原理HV1700 型卧式振动卸料离心机由驱动系统、振动部件、润滑系统、减振部件、机架、入料管等部分组成。HV1700 型卧式振动离心机是利用离心力的作用将物料表面的水分脱除，然后采用振动卸料的方式将脱水后的物料排出，物料颗粒表面的水分穿过筛篮缝隙与固体颗粒分开排出设备之外。在整机的振动设计上采用了先进的亚共振原理和双质体振动技术。离心机配备锥形筛篮，筛篮围绕着水平轴转动，同时沿水平方向快速振动。通过快速振动减少了物料之间以及物料与筛篮表面的磨擦，从而使物料在流态化状态下快速运动。机器运行时，物料经固定进料筒进入筛篮内侧，受离心力作用被甩至筛篮内表面并脱去水分，同时振动将物料沿筛篮内侧传送到筛篮的最前边缘，进入卸料槽被卸出。1.2技术参数HV1700 型卧式振动卸料离心机的主要技术参数见表 1。表 1HV1700 型离心机主要技术参数项目参数值额定处理能力/(th1)300350外形尺寸/mm347031752280入料粒度/mm0.550入料水分/%1525筛篮直径/mm1 700筛篮转速/(rmin1)240驱动电机功率/kW75激振器电机功率/kW5.52油泵电机功率/kW0.75整机质量/kg12 5001.3技术特点(1)处理量大。HV1700 型卧式振动卸料离心机为国内目前使用的筛篮直径最大的离心机，处理能力显著高于筛篮直径为 1 400 mm 的卧式振动卸料离心机，一般处理能力在 300350 t/h。(2)产品水分低。当入料粒度满足设计要求时，出料外在水分稳定在 8%。(3)可靠性高、维护方便。离心机的入料、排料、滤液排出口等重要部位均贴有耐磨陶瓷，抗磨性强。离心机底座配有加固型基座，隔振橡胶弹簧可确保设备与基础之间有足够的缓冲空间，降低设备振动。1.4运行基本要求当离心机启动和停机时，振动频率将会与弹簧的固有频率相遇而发生共振，所以电机选择时已考虑让电机启动快速通过弹簧共振区;而停机经过共振频率区间时转速较低，一般不会有损害。离心机必须在物料送料系统启动之前开机，通常至少油泵电机启动 30 s 到达稳定转速后才能开始启动驱动电机，且设备必须在完全静止的状态启动。设备在停机过程重新启动，在通过共振区时会造成振幅行程过大，伤害设备。满载启动将会对电机驱动造成伤害，并延长共振时间段。要使电机、皮带和弹簧的使用寿命延长，必须避免满载启动设备。如有任何异常的声响，要立即检查，如果声响过大，立即停机检查，故障排除后方可再次开启。2现场试用方案2.1末煤水分高的原因门克庆选煤厂洗选工艺为 20013 mm 块煤浅槽分选，小于 13 mm 粒级末煤不分选，与选煤生产系统产生的粗煤泥等直接混合作为混煤产品。选煤厂主厂房原煤分级脱泥采用4 台4.2 m8.5 m单层香蕉筛，入料段为干法筛分，分级筛孔 13mm，出料段为湿法筛分，脱泥筛孔3.0 mm。原煤经筛分级后，小于 13 mm 的末煤进入末煤转载刮板输送机，经粗煤泥离心机脱水后的粗煤泥也分别进入末煤转载刮板输送机，末煤和粗煤泥组成混煤产品，由末煤转载刮板输送机转载到混煤转载带式输送机，最终进入产品仓储存。门克庆选煤厂自投运以来一直受到混煤产品水分偏高造成的困扰。由于原煤水分过高，导致混煤产品及商品煤水分偏高，带来储装运环节的一系列问题。根据经验数据，煤炭产品的水分每增高 1%，其收到基低位发热量下降约为 251 335 kJ/kg，所以高水分的混煤不但影响产品品62煤炭加工与综合利用2023 年第 2 期质，并且影响了选煤厂的效益，而且不利于运输和销售。当井下工作面排水不利时，易造成末原煤的水分较高，通常在 20%左右，影响整个混煤的品质。因此，降低末煤水分，提升混煤的发热量，提高混煤质量，才能更好地满足用户的要求，提高选煤厂经济效益。2.2HV1700 型离心机试用方案在实施末煤脱水改造项目前，通过试用 1 台离心机进行深入试验，检验脱水效果，待效果理想的状况下再进行全面建设，可避免全面建设的风险。经过方案比较，采用工期最短，对生产延误影响最小的实施方案。在末煤转载刮板输送机下层安装 HV1700 型离心机，在现有的末煤转载刮板输送机底板适当位置增设电液动平板闸门，通过调整平板闸门控制进入离心机的末煤量，出料转载胶带输送机安装有电子皮带秤。末煤经过HV1700 型离心机脱水后，落入下方的末煤转载带式输送机，最终运往产品仓储存。增加 HV1700 型 离 心 机，原 末 煤 系 统 与HV1700 型离心机互不干扰，可根据实际生产需要进行相互切换。当末煤水分低不需要脱水时，只需关闭末煤刮板输送机增设的卸料闸门和 HV1700型离心机，煤流仍会通过原有系统运行，系统稳定且增加了灵活性。增加 HV1700 型离心机对现有系统的改造工程量较少，施工工期短，施工过程中仅末煤转载刮板机增加闸门时需要停产，停产时间短，可在选煤厂检修时间完成，不影响生产，其余部分改造时也不影响选煤厂正常生产。3应用效果3.1试用数据HV1700 型离心机在现场安装调试，进行了6 个月的试运行。为了验证 HV1700 型卧式振动卸料离心机对末煤的脱水效果，选煤厂组织技术人员对其进出物料水分、粒度组成等进行了分析测试，入料粒度组成见表 2。由表2 可知，离心机入料的主导粒级为0.53 mm、36 mm、613 mm 粒级，占全样产率为78.30%，说明入料中的粗颗粒含量较大。小于0.5 mm 粒级含量为 12.14%，细粒级含量偏大，对脱水效率产生不利影响。试用过程中分别对离心机处理量为150 t/h
