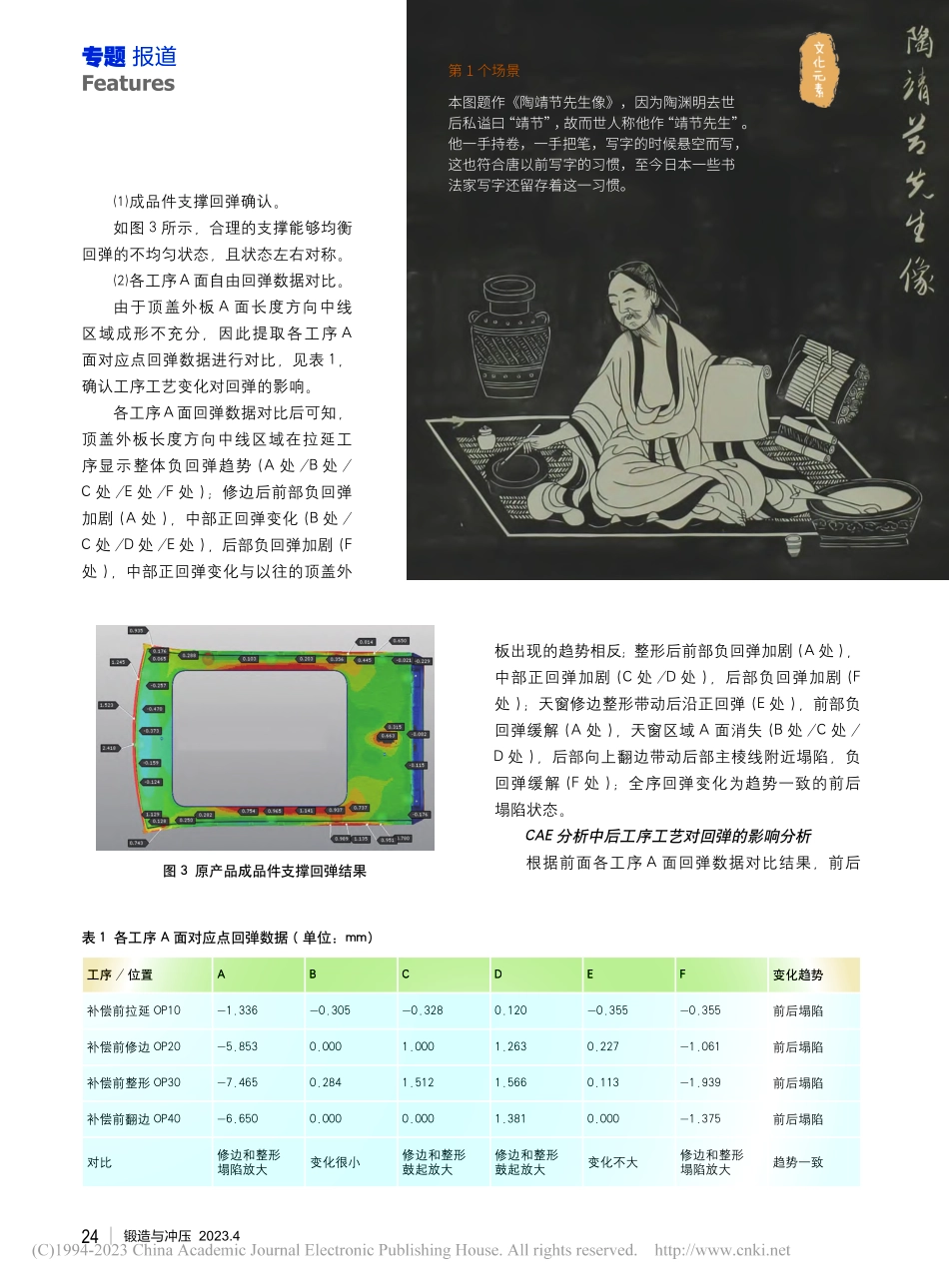

锻造与冲压2023.424Features专题报道图3原产品成品件支撑回弹结果⑴成品件支撑回弹确认。如图3所示，合理的支撑能够均衡回弹的不均匀状态，且状态左右对称。⑵各工序A面自由回弹数据对比。由于顶盖外板A面长度方向中线区域成形不充分，因此提取各工序A面对应点回弹数据进行对比，见表1，确认工序工艺变化对回弹的影响。各工序A面回弹数据对比后可知，顶盖外板长度方向中线区域在拉延工序显示整体负回弹趋势(A处/B处/C处/E处/F处)；修边后前部负回弹加剧(A处)，中部正回弹变化(B处/C处/D处/E处)，后部负回弹加剧(F处)，中部正回弹变化与以往的顶盖外板出现的趋势相反；整形后前部负回弹加剧(A处)，中部正回弹加剧(C处/D处)，后部负回弹加剧(F处)；天窗修边整形带动后沿正回弹(E处)，前部负回弹缓解(A处)，天窗区域A面消失(B处/C处/D处)，后部向上翻边带动后部主棱线附近塌陷，负回弹缓解(F处)；全序回弹变化为趋势一致的前后塌陷状态。CAE分析中后工序工艺对回弹的影响分析根据前面各工序A面回弹数据对比结果，前后工序/位置ABCDEF变化趋势补偿前拉延OP10-1.336-0.305-0.3280.120-0.355-0.355前后塌陷补偿前修边OP20-5.8530.0001.0001.2630.227-1.061前后塌陷补偿前整形OP30-7.4650.2841.5121.5660.113-1.939前后塌陷补偿前翻边OP40-6.6500.0000.0001.3810.000-1.375前后塌陷对比修边和整形塌陷放大变化很小修边和整形鼓起放大修边和整形鼓起放大变化不大修边和整形塌陷放大趋势一致表1各工序A面对应点回弹数据(单位：mm)第1个场景本图题作《陶靖节先生像》，因为陶渊明去世后私谥曰“靖节”，故而世人称他作“靖节先生”。他一手持卷，一手把笔，写字的时候悬空而写，这也符合唐以前写字的习惯，至今日本一些书法家写字还留存着这一习惯。锻造与冲压2023.426Features专题报道修边整形聚料对前部和后部的负回弹塌陷状态有所缓解，后部搭接边上翻边聚料对后部的负回弹塌陷状态有所缓解，如果进行全工序型面补偿，负回弹缓解会更加明显。为了更好地确认A面补偿的必要性，通过原产品A面成形性分析及全工序回弹数据的对比，确认后工序工艺变化对A面回弹的影响，可以确定前部和后部负回弹趋势严重，需要进行A面补偿；中部虽然受到工艺的影响出现正回弹变化，但是实际出件一般会有刚性不足的负回弹塌陷现象，所以可以考虑A面中线区域型面全面补偿，以此思路进行全工序型面A面补偿。《SUV车型顶盖外板A面数据偏差分析与研究》(下)见《锻造与冲压》2023年第6...
