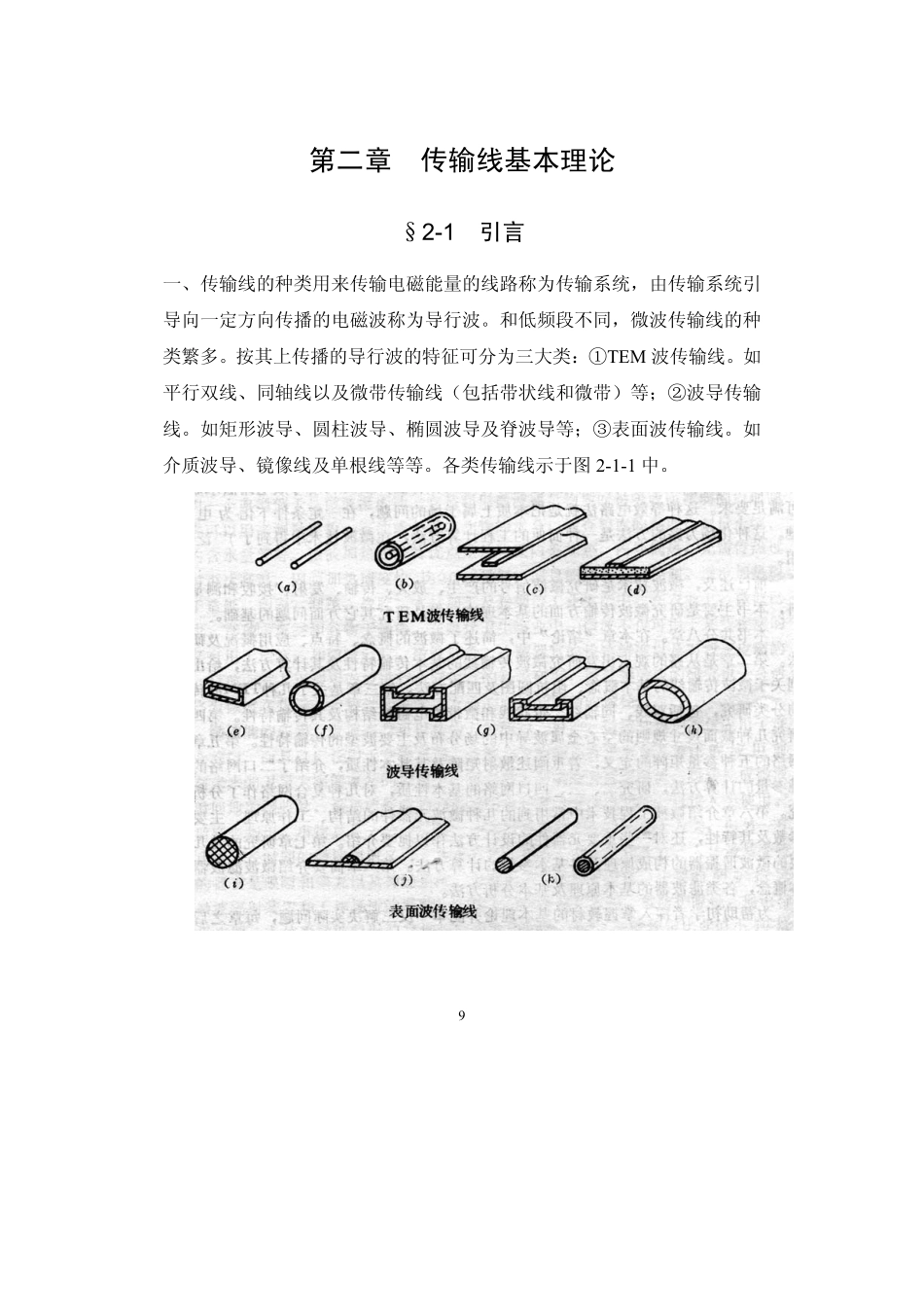

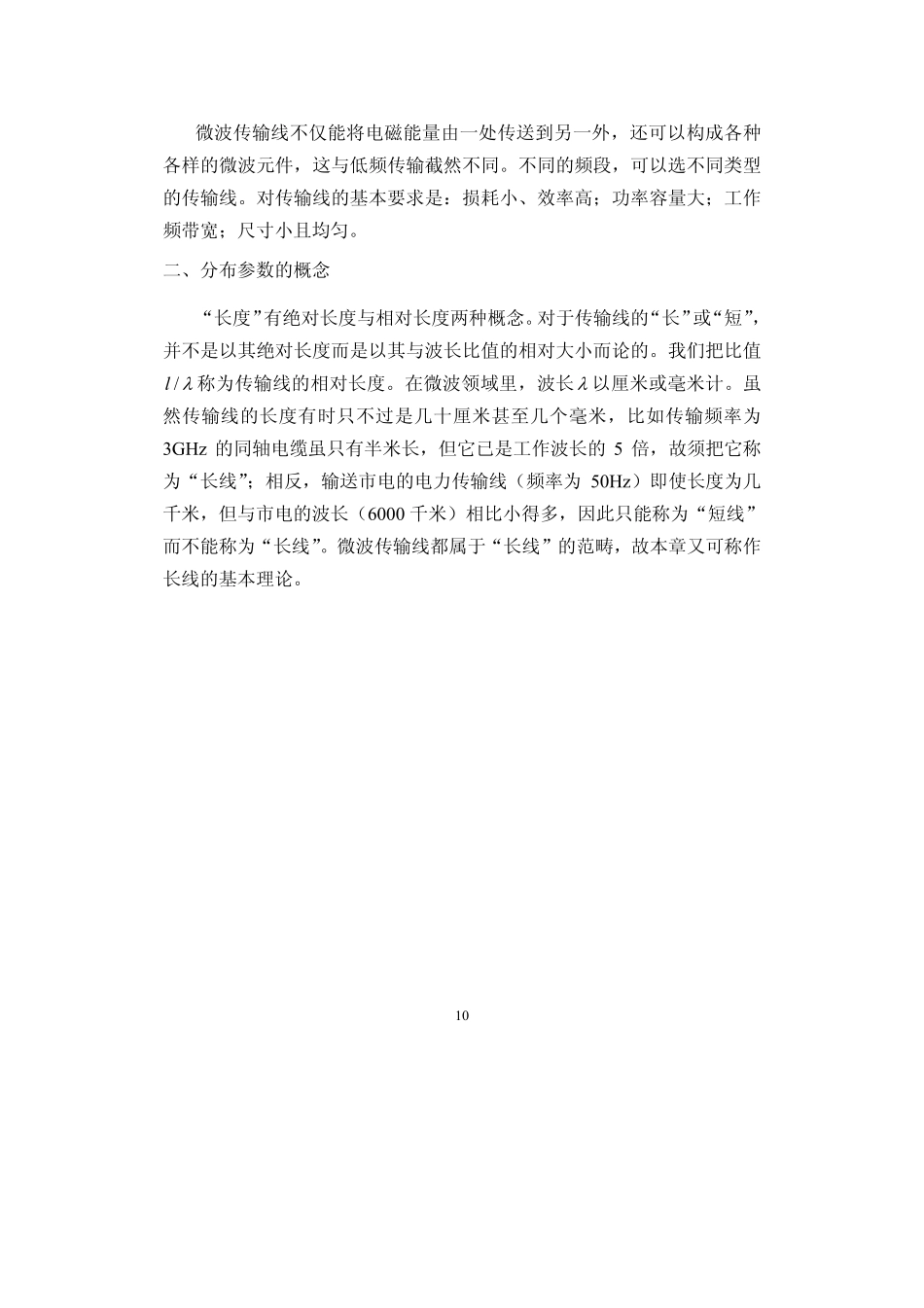

9第二章传输线基本理论§2-1引言一、传输线的种类用来传输电磁能量的线路称为传输系统，由传输系统引导向一定方向传播的电磁波称为导行波。和低频段不同，微波传输线的种类繁多。按其上传播的导行波的特征可分为三大类：①TEM波传输线。如平行双线、同轴线以及微带传输线（包括带状线和微带）等；②波导传输线。如矩形波导、圆柱波导、椭圆波导及脊波导等；③表面波传输线。如介质波导、镜像线及单根线等等。各类传输线示于图2-1-1中。10微波传输线不仅能将电磁能量由一处传送到另一外，还可以构成各种各样的微波元件，这与低频传输截然不同。不同的频段，可以选不同类型的传输线。对传输线的基本要求是：损耗小、效率高；功率容量大；工作频带宽；尺寸小且均匀。二、分布参数的概念“长度”有绝对长度与相对长度两种概念。对于传输线的“长”或“短”，并不是以其绝对长度而是以其与波长比值的相对大小而论的。我们把比值λ/l称为传输线的相对长度。在微波领域里，波长λ以厘米或毫米计。虽然传输线的长度有时只不过是几十厘米甚至几个毫米，比如传输频率为3GHz的同轴电缆虽只有半米长，但它已是工作波长的5倍，故须把它称为“长线”；相反，输送市电的电力传输线（频率为50Hz）即使长度为几千米，但与市电的波长（6000千米）相比小得多，因此只能称为“短线”而不能称为“长线”。微波传输线都属于“长线”的范畴，故本章又可称作长线的基本理论。11我们用图2-1-2所示线上的电压（或电流）随空间位置的分布状况来说明长、短线的区别。图a示出的是半波长的波形图，AB是线上的一小段，它比波长小许多倍。由图可见，线段AB上各点电压（或电流）的大小和相位几乎不变，此时的AB应视为“短线”。如果频率升高了，虽然线段长仍为AB，但在某一瞬时其上各点电压（或电流）的大小和相位均有很大变化，如图b所示，此时线段AB即应视为“长线”。前者对应于低频率传输线。它在低频电路中只起连接线的作用，因频率低，其本身分布参数所引起的效应过错全可以忽略不计，所以在低频电路中只考虑时间因子而忽略空间效应，因而把电路当作集中参数电路来处于是允许的。后者对应于微波传输线。因为频率很高时分布参数效应不能再忽视了，传输线不能仅当作连接线，它将形成分布参数电路，参与整个电路的工作。因而传输线在电路中所引起的效应必须用传输线理论来研究。12亦即，在微波传输线上处处存在分布电阻、分布电感，线间处处存在分布电容和漏电电导。我们用R1、L1...
