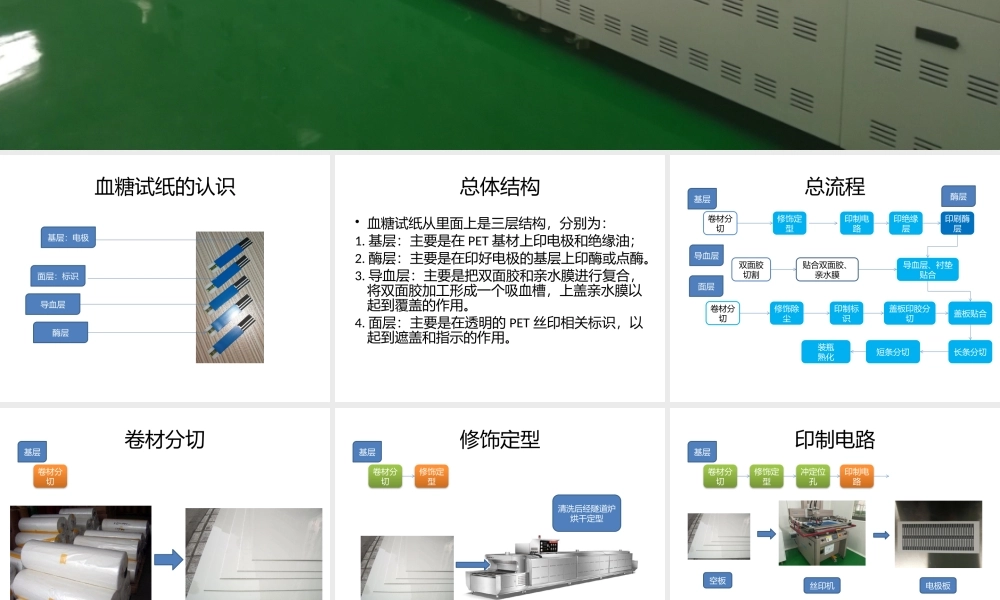

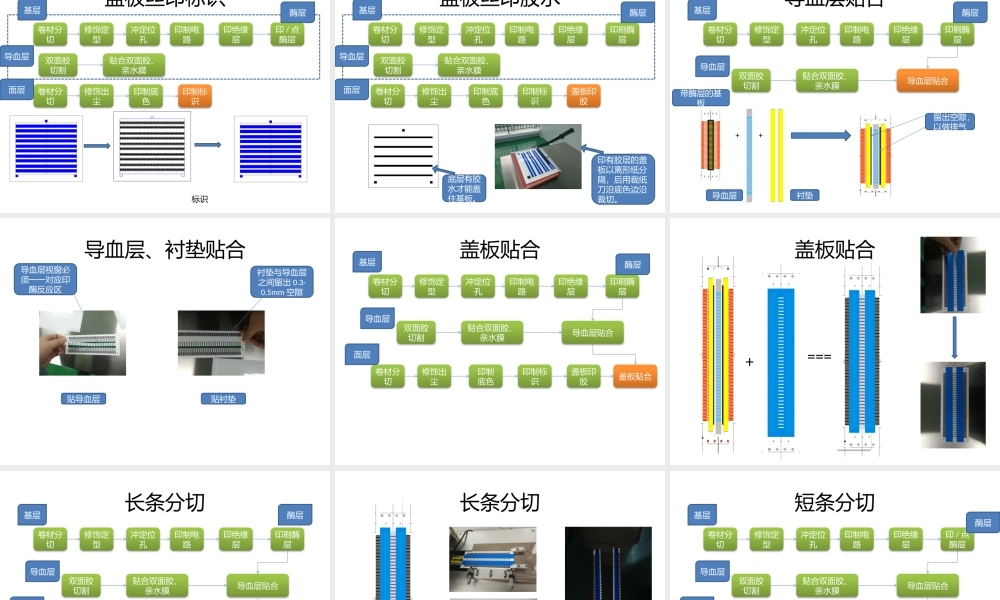

血糖试纸血糖试纸 生产工艺流程生产工艺流程 血糖试纸的认识 基层：电极 面层：标识 导血层 酶层 总体结构 血糖试纸从里面上是三层结构，分别为：1.基层：主要是在PET基材上印电极和绝缘油；2.酶层：主要是在印好电极的基层上印酶或点酶。3.导血层：主要是把双面胶和亲水膜进行复合，将双面胶加工形成一个吸血槽，上盖亲水膜以起到覆盖的作用。4.面层：主要是在透明的PET丝印相关标识，以起到遮盖和指示的作用。总流程 卷材分切 修饰定型 印制电路 印绝缘层 印刷酶层 双面胶切割 贴合双面胶、亲水膜 导血层、衬垫贴合 卷材分切 修饰除尘 印制标识 盖板印胶分切 盖板贴合 短条分切 装瓶 熟化 长条分切 基层 导血层 面层 酶层 卷材分切 卷材分切 卷料 片料 材料厂家可提供服务 基层 修饰定型 片料 清洗后经隧道炉烘干定型 卷材分切 修饰定型 基层 印制电路 空板 丝印机 电极板 卷材分切 修饰定型 冲定位孔 印制电路 基层 印制绝缘油 绝缘层 电极板 丝印机 卷材分切 修饰定型 冲定位孔 印制电路 印绝缘层 印好电极的基板 绝缘图形 印好绝缘后的基板 基层 酶层制作 有酶层 酶层图形 卷材分切 修饰定型 冲定位孔 印制电路 印绝缘层 印刷酶层 印好绝缘后的基板 带酶层的基板 基层 酶层 双面胶切割 待激光切割的双面胶外形 激光切割 导血槽成型 卷材分切 修饰定型 冲定位孔 印制电路 印绝缘层 印刷酶层 双面胶切割 可以委外，也可以购买后自制 基层 导血层 酶层 材料厂家可提供服务 双面胶、亲水膜复合+双面胶 亲水膜 导血层 卷材分切 修饰定型 冲定位孔 印制电路 印绝缘层 印刷酶层 双面胶切割 贴合双面胶、亲水膜 基层 导血层 酶层 材料厂家可提供服务 盖板卷材分切 透明PET卷材 PET片材 卷材分切 修饰定型 冲定位孔 印制电路 印绝缘层 印刷酶层 双面胶切割 贴合双面胶、亲水膜 卷材分切 修饰出尘 基层 导血层 面层 材料厂家可提供服务 盖板丝印视窗 PET素材 丝印机 透明视窗 卷材分切 修饰定型 冲定位孔 印制电路 印绝缘层 印刷酶层 双面胶切割 贴合双面胶、亲水膜 卷材分切 修饰出尘 印制底色 基层 导血层 面层 盖板丝印标识 标识 卷材分切 修饰定型 冲定位孔 印制电路 印绝缘层 印/点酶层 双面胶切割 贴合双面胶、亲水膜 卷材分切 修饰出尘 印制底色 印制标识 基层 导血层 面层 酶层 盖板丝印胶水 底层有胶水才能盖住基板。卷材分切 修饰定型 冲定位孔 印制电路 印绝缘层 印刷酶层 双面胶切割 贴合双面胶、亲水膜 卷材分切 修饰出尘 印制底色 印制标识 盖板印胶 基层 导血层 面层 酶层 印有胶层的盖板以离形纸分隔，后用裁纸刀沿底色边沿裁切。导血层贴合 卷材分切 修饰定型 冲定位孔 印制电路 印绝缘层 印刷酶层 双面胶切割 贴合双面胶、亲水膜 导血层贴合 基层 导血层 酶层 衬垫 导血层 留出空隙，以做排气+带酶层的基板 导血层、衬垫贴合 贴导血层 贴衬垫 衬垫与导血层之间留出0.3-0.5mm空隙 导血层视窗必须一一对应印酶反应区 盖板贴合 卷材分切 修饰定型 冲定位孔 印制电路 印绝缘层 印刷酶层 双面胶切割 贴合双面胶、亲水膜 导血层贴合 卷材分切 修饰出尘 印制 底色 印制标识 盖板印胶 盖板贴合 基层 导血层 面层 酶层 盖板贴合+=长条分切 卷材分切 修饰定型 冲定位孔 印制电路 印绝缘层 印刷酶层 双面胶切割 贴合双面胶、亲水膜 导血层贴合 卷材分切 修饰出尘 印制底色 印制标识 盖板印胶 盖板贴合 长条分切 基层 导血层 面层 酶层 长条分切 两个长条两个长条 长条分切机 短条分切 卷材分切 修饰定型 冲定位孔 印制电路 印绝缘层 印/点酶层 双面胶切割 贴合双面胶、亲水膜 导血层贴合 卷材分切 修饰出尘 冲定位孔 印制标识 盖板印胶 盖板贴合 短条分切 长条分切 基层 导血层 面层 酶层 短条分切 短条分切机 短条分切 装瓶 将左右各拿出2、3片 5片和25片分两个桶装瓶 两个桶瓶挨着放在熟化盘上，送熟化间。装瓶时注意电极朝下 25 THANK YOU！
