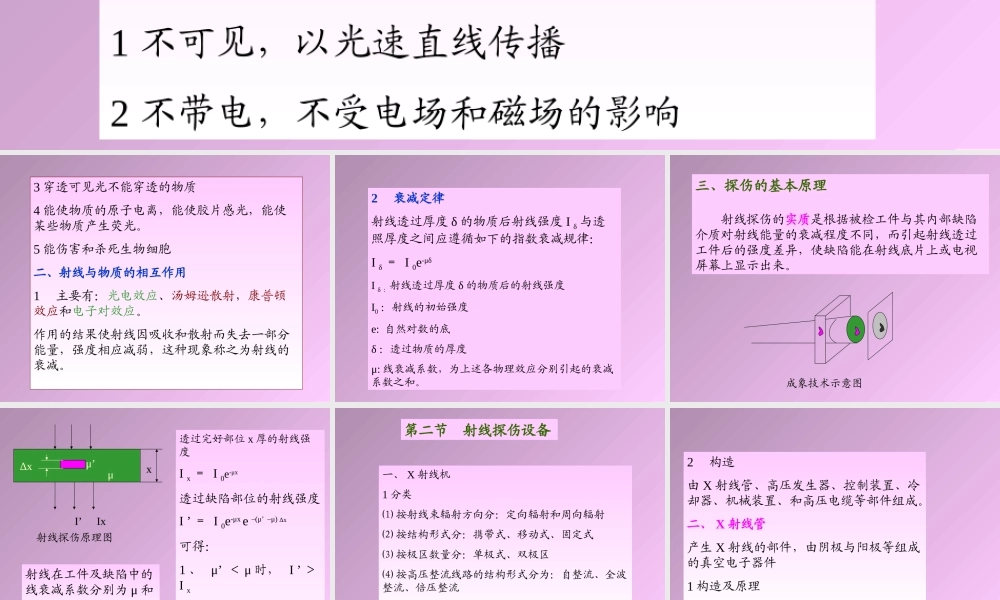

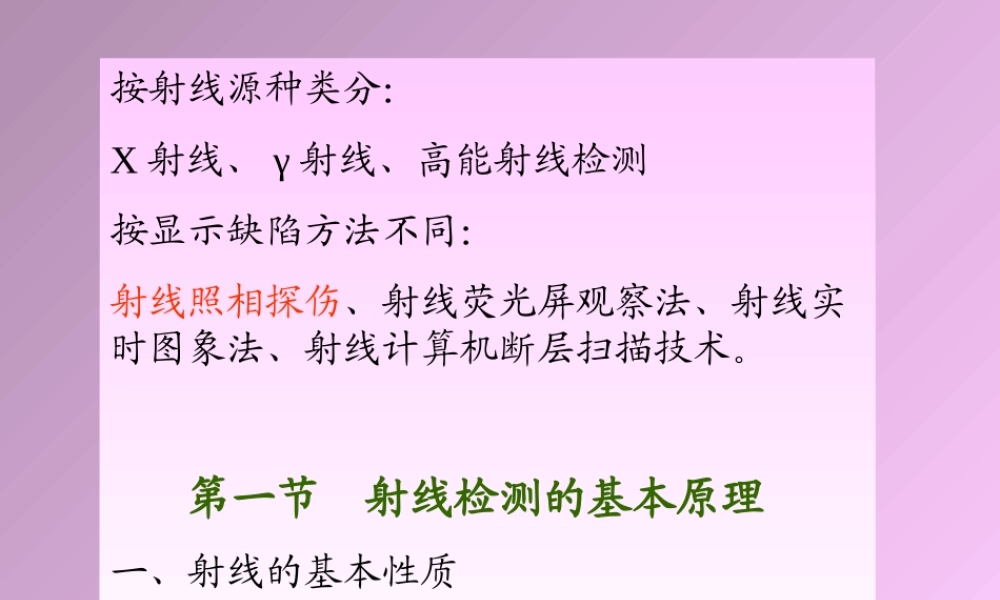

按射线源种类分：X射线、γ射线、高能射线检测按显示缺陷方法不同：射线照相探伤、射线荧光屏观察法、射线实时图象法、射线计算机断层扫描技术。第一节射线检测的基本原理一、射线的基本性质1不可见，以光速直线传播2不带电，不受电场和磁场的影响3穿透可见光不能穿透的物质4能使物质的原子电离，能使胶片感光，能使某些物质产生荧光。5能伤害和杀死生物细胞二、射线与物质的相互作用1主要有：光电效应、汤姆逊散射，康普顿效应和电子对效应。作用的结果使射线因吸收和散射而失去一部分能量，强度相应减弱，这种现象称之为射线的衰减。2衰减定律射线透过厚度δ的物质后射线强度Iδ与透照厚度之间应遵循如下的指数衰减规律：Iδ＝I0e-μδIδ：射线透过厚度δ的物质后的射线强度I0：射线的初始强度e:自然对数的底δ：透过物质的厚度μ:线衰减系数，为上述各物理效应分别引起的衰减系数之和。三、探伤的基本原理射线探伤的实质是根据被检工件与其内部缺陷介质对射线能量的衰减程度不同，而引起射线透过工件后的强度差异，使缺陷能在射线底片上或电视屏幕上显示出来。成象技术示意图xΔxμ’μI’Ix射线探伤原理图射线在工件及缺陷中的线衰减系数分别为μ和μ’。根据衰减定律：透过完好部位x厚的射线强度Ix＝I0e-μx透过缺陷部位的射线强度I’＝I0e-μxe–(μ’–μ)Δx可得：1、μ’＜μ时，I’＞Ix2、μ’＞μ时，I’＜Ix3、μ’≈μ或Δx→0时，第二节射线探伤设备一、X射线机1分类⑴按射线束辐射方向分：定向辐射和周向辐射⑵按结构形式分：携带式、移动式、固定式⑶按极区数量分：单极式、双极区⑷按高压整流线路的结构形式分为：自整流、全波整流、倍压整流⑸按绝缘材料分：油绝缘、气体绝缘⑹按冷却方式分：强油循环冷却、水冷却、自冷却2构造由X射线管、高压发生器、控制装置、冷却器、机械装置、和高压电缆等部件组成。二、X射线管产生X射线的部件，由阴极与阳极等组成的真空电子器件1构造及原理⑴阴极构件阴极聚焦罩灯丝阴极（钨）灯丝（钨丝）聚焦罩X射线管电流的大小是通过改变阴极灯丝加热电流来调整的。⑵阳极构件作用：阴挡电子运动、进行能量转换产生X射线根据X射线的辐射方向，阳极可分为定向阳极和周向辐射两种形式。①定向辐射式阳极X阳极罩阳极靶阳极体铍窗口阳极结构示意图定向辐射式阳极由阳极靶、阳极罩和阳极体组成a阳极靶靶材料耐高温，坚硬和易散热，常选金属钨b阳极罩材料Cu吸收二次电子及固定射线窗口的作用c铍窗口通过X...
