[精选]建筑水电安装工程预算室内采暖工程施工图预算.pptx

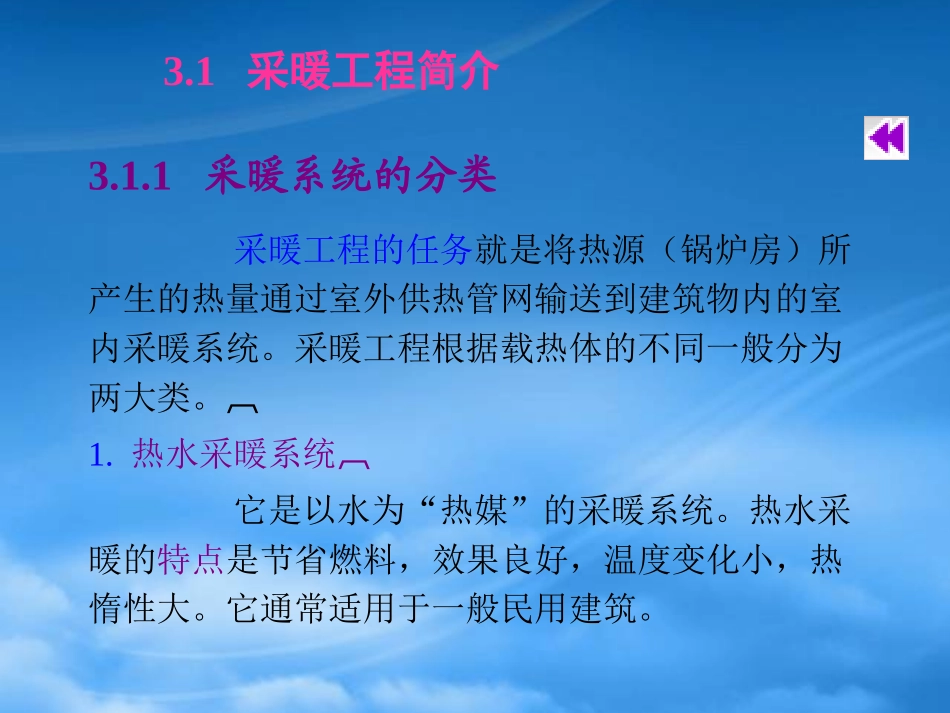

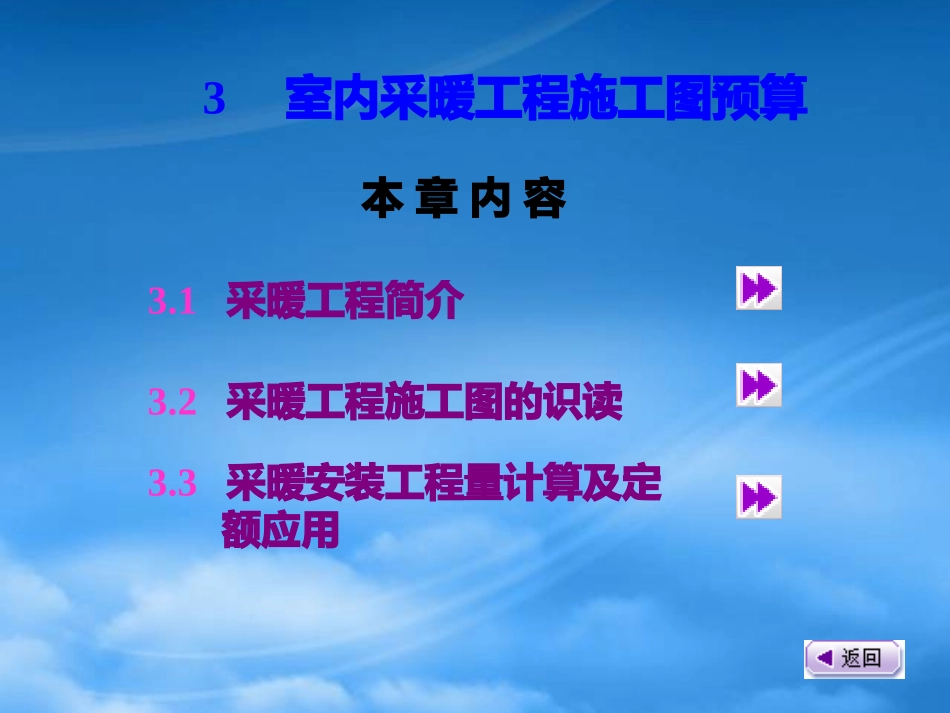

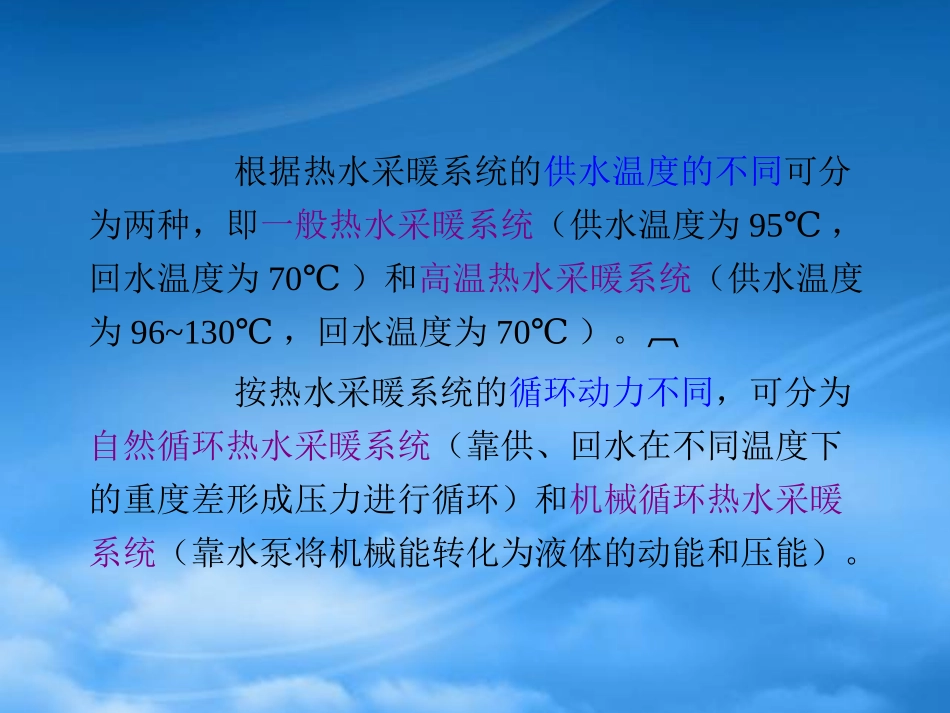

3 室内采暖工程施工图预算室内采暖工程施工图预算 本本 章章 内内 容容 3.1 采暖工程简介采暖工程简介 3.2 采暖工程施工图的识读采暖工程施工图的识读 3.3 采暖安装工程量计算及定额采暖安装工程量计算及定额应用应用 3.1 采暖工程简介采暖工程简介 采暖工程的任务就是将热源（锅炉房）所产生的热量通过室外供热管网输送到建筑物内的室内采暖系统。采暖工程根据载热体的不同一般分为两大 1.它是以水为“热媒”的采暖系统。热水采暖的特点是节省燃料，效果良好，温度变化小，热惰性大。它通常适用于一般民用建筑。3.1.1 采暖系统的分类采暖系统的分类 根据热水采暖系统的供水温度的不同可分为两种，即一般热水采暖系统（供水温度为95，回水温度为70）和高温热水采暖系统（供水温度为96130，回水温度为70 按热水采暖系统的循环动力不同，可分为自然循环热水采暖系统（靠供、回水在不同温度下的重度差形成压力进行循环）和机械循环热水采暖系统（靠水泵将机械能转化为液体的动能和压能）。2.它是以水蒸气为“热媒”的采暖系统。它的特点是温度变化大，热惰性小，易造成室内干燥，卫生效果差。适用于需要集中而短暂采暖的公共建筑。根据蒸汽采暖系统的使用压力不同，可分为低压蒸汽采暖（蒸汽工作压力0.07MPa）和高压蒸汽采暖（蒸汽工作压力0.07MPa 按凝结水的回水方式不同，可分为重力回水式蒸汽采暖系统（凝结水靠重力直接回到锅炉）和机械回水式蒸汽采暖系统（凝结水靠重力先流到锅炉 如图3.1所示，热水采暖系统一般由以下三部分组成：(1)热源是指能够提供热量的设备，常见的热源有 3.1.2 热水采暖系统简介热水采暖系统简介 3.1.2.1 热水采暖系统的组成热水采暖系统的组成 锅炉本体是将热媒通过燃料的燃烧加热，使其温度升高的设备。常见的设备有立式锅炉、快装 软化水设备是将普通水经处理变为软水的设 烟气净化设备是将燃烧过程中产生的烟尘经 除灰（渣）、上煤设备、风机、热交换器和(2)它一般是指由锅炉房外墙皮1.5m以外至各采暖(3)它一般是指由入口装置以内的管道、散热器、排气装置等设施所组成的供热系统。图3.1 热水采暖系统组成示意图 指室内采暖系统输送热媒的干管、立管的设计布置形式。在采暖工程中，管道的布置形式较多，常用的(1)这种布置方式又称为上分式供热系统。供热干管是由室外直接引入建筑物顶层的顶棚下或吊顶中，然后由顶层设置立管分别送给以下各层的散热器。回水干管敷设在建筑物的底层，如图3.2所示 3.1.2.2 室内采暖系统的形式室内采暖系统的形式(2)单管上行下给系统是连接散热器的立管只有一根，供热干管和回水干管同双管的敷设方式一样。这种方式能够保证进入各层散热器的热媒流量相同，不会出(3)下行上给式 这种布置方式又称为下分式供热系统，如图3.3所示。供热干管是由室外直接引入建筑物室内底层，再通过立管送到以上各层散热器。它一般适用于建筑物顶层不宜布置管道的情况。（4）水平串联式采暖系统（如图3.4所示）的特点是构造简单、节省管材、减少穿越楼板。但每一串联 图3.2 双管上行下给式采暖系统 图3.3 下行上给式采暖系统 图3.4 水平串联式采暖系统 室内采暖管道除有特殊的要求外，一般均采用明装敷设。常用的管材为焊接钢管。供水立管与散热器支管的连接，当直径32mm时采用活接头、弯头、三通等管件丝扣连接，当管道直径40mm时可采用焊接 焊接安装钢管管件一般在施工现场用煨弯、挖眼接管等方法制作。立管与支管在同一平面交叉，立管应煨制成“元宝弯”的形式绕开，如图3.5（a）所示。水平管与散热器连接，因不在同一条直线上，需要煨制“来回弯（灯叉弯）”进行连接，如图3.5（b）所示。3.1.2.3 采暖管道的敷设采暖管道的敷设（a）元宝弯；(b)来回弯 图3.5 散热器的功能是将热介质所携带的热能散发到建筑物的室内空间。工程中散热器的型号、每组的片数都是由设计确定的。散热器的安装包括散热器的现场组对、活接头的连接以及与其配置的阀门、放风门的连接。散热器一般设置于建筑物室内窗台下。3.1.2.4 散热器散热器 一般在供热管路的室内干管末端设置集气罐、排气阀，用以收集和排除系统中的空气。集气罐一般采用DN100250mm的钢管焊接而成，有立式和卧式两种。自动排气阀常用的规格有DN15、DN20、DN25等，与末端管道的直径相同。3.1.2.5 集气罐、自动排气阀集气罐、自动排气阀 室外采暖管道进入室内采暖系统需设置引入装置（采暖系统入口装置），用来控制（接通或切断）热媒，以及减压、观察热媒的参数。如图3.6所示，引入装置通常由温度计、压力表、3.1.2.6 引入装置引入装置 图3.6 采暖系统引入装置示意图 采暖工程中的管材基本与给排水工程所用的管材相似，详见表2.1（详见29）。3.1.3 采暖系统常用的材料采暖系统常用的材料 3.1.3.1 管材管材 1.如图3.7所示，铸铁散热器有柱型、翼型和柱翼型等。柱型散热器有M132型、M813型、76型和四柱、五柱型 （1）各类铸铁散热器的技术参数详见表3.1。（2）柱翼型定向对流铸铁散热器的特点：它是朝前散热，适应了装潢的要求。比无定向散热器热量利用率高30%3.1.3.2 散热器散热器 柱翼型定向对流铸铁散热器的安装工艺：采用DN40铸铁散热器通用的对丝、丝堵、补心连接，前后位置不能互换。柱翼型定向对流铸铁散热器的上、下水口不在同一垂直面上，施工时应先用标准乙字弯管与散热器连接好，再将上下口中心调整在同一垂直面上，然后按施工规范要求与进出水管相连接。散热器安装固定，以散热器上下口中心同面距墙50mm为基准，允许散热器背面顶翼距墙020mm。灰铸铁柱翼型散热器主要技术参数详见表3.2。2.除铸铁散热器外，还有钢制散热器。如图3.8所示，钢制散热器品种较多，一般有光排管式、闭式、板式、壁板式、柱式等。（1 钢制柱式散热器如图3.9所示，型号表示方法详见图3.10，技术性能详见表3.3。（2 闭式对流散热器型号表示方法如图3.11所示（3）钢制板式散热器 钢制板式散热器型号表示方法如图3.12所示（4 钢制扁管散热器型号表示方法如图3.13所示 图3.7 铸铁散热器 图3.8 钢制散热器 （a）闭式钢串片散热器；（b）钢串片式散热器；（c）钢制板式散热器；（d）扁管单板式散热器 图3.9 钢制柱式散热器 图3.10 钢制柱式散热器型号表示方法 图3.11 闭式对流散热器型号表示方法 图3.12 钢制板式散热器型号表示方法 图3.13 钢制扁管散热器型号表示方法 集气罐（缸）一般用直径100250mm的钢管制成，分立式和卧式两种。在上供式系统中需在其顶部的干管末端设置集气罐，用以聚集和排除系统中的空气。集气罐的规格尺寸详见表3.4（详见85)。3.1.3.3 集气罐集气罐 3.2 采暖工程施工图的识读采暖工程施工图的识读 采暖系统施工图图例详见表3.5（详见85)。3.2.1 室内采暖系统施工图图例室内采暖系统施工图图例 室内采暖系统施工图由施工说明、施工平面图、采暖系统图和采暖施工详图及大样图组成。详参给 3.2.2 室内采暖系统施工图的组成室内采暖系统施工图的组成（1）3.2.3 室内采暖系统施工图的识读室内采暖系统施工图的识读（2）再看室内采暖施工平面图 采暖平面图是室内采暖系统工程的最基本和最重要的图，它主要表明采暖管道和散热器等的平面布置和平面位置。供、回水干管的布置方式及干管上的阀门、采暖系统图主要表示采暖系统管道在空间的走向，识读采暖管道系统图时，要注意以下几点：弄清采暖管道的来龙去脉，包括管道的空间走向和空间位置，管道直径及管道变径点的位置；和平面图对照，看哪些管道是明装，哪些管（3）在采暖平面图和系统图中表示不清楚又无法用文字说明的地方，一般可用详图表示。采暖系统施 3.3 采暖安装工程量计算及定额应用采暖安装工程量计算及定额应用 （1）采暖工程的施工图设计、配套的土建施工 （2）采暖工程施工及验收规范、质量评定标准。（3）现行预算定额中适应采暖工程的有全国统一安装工程预算定额第八册中关于采暖工程的部 3.3.1 采暖工程量计算的依据采暖工程量计算的依据 第八册定额总说明和关于采暖部分的章说明。全国统一安装工程预算定额工程量计算（4）除第2章所提供的各种管材、阀门、管件等资料外，还应当了解和掌握各种散热器的规格、技术参数和性能，各种集气罐的规格尺寸等资料。(1)连接散热器立管的工程量计算 如图3.14所示，管道的安装长度为上下干管的标高差，加上上部干管、立管与墙面的距离差（立管乙字弯也可按0.100.06m取值），减去散热器进出口之间的间距，再加上立管与下部干管连接时规范规定的增加长度（当立管高度大于15m时，可按0.3m计取；当立管高度小于15m时，可按0.10.06m计取）。3.3.2 室内采暖工程量计算规则室内采暖工程量计算规则 3.3.2.1 管道的安装管道的安装(2)连接散热器支管的安装长度等于立管中心到散热器中心的距离，再减去散热器长度的1/2，再加上支管与散热器连接时的乙字弯的增加长度（一般可按0.060.035m(3)管道的除锈、刷油、防腐保温 在采暖安装工程中，管道、设备、散热器等需要除锈、刷油进行防腐工作，有时管道还需要进行保温绝热。图3.14 连接散热器立管示意图 采暖系统阀门的安装工程量计算可参考给排水系统阀门工程量的计算方法，计算规则详见第2章内容。3.3.2.2 阀门的安装阀门的安装(1)方形伸缩器的制作与安装以“个”为计量单位。定额包括制作样板、筛砂、炒砂、灌砂、打砂、制堵、加热、煨制、倒砂、清管腔、焊接、张拉、安装等内容。方形伸缩器所用管道的长度应按管道安装工程量进行计算。有设计图纸时按图纸尺寸进行计算，无设计图纸时可按表3.6计算（详见88）。3.3.2.3 管道伸缩器的安装管道伸缩器的安装 (2)螺纹法兰套筒伸缩器、焊接法兰套筒伸缩器、波形伸缩器的安装，均以“个”为计量单位，其主(1)按连接方式（螺纹连接、焊接、法兰连接）和公称直径的不同，分别以“组”为计量单位。其中公称直径以高压侧公称直径为准。设计与定额的阀门、压力表数量不同时，可以调整阀门、压力表数(2)按连接方式和公称直径的不同，分别以“组”3.3.2.4 低压器具的组成与安装工程量低压器具的组成与安装工程量(3)安全阀的安装按公称直径的不同，以“个”压力表、温度计的安装采用第十册自动化控制装置及仪表安装工程(1)工程量计算时，不论其采用明装还是暗装，散热器接口密封材料，除圆翼型汽包垫采用橡胶石棉板外，其余均采用成品汽包垫，如材料不 柱型散热器为挂装时，采用M132子目。柱型M132型散热器安装采用拉条时，拉条的 3.3.2.5 散热器的安装工程量计算散热器的安装工程量计算 拖钩、挂钩的安装已包括在散热器的安装中，(2)光排管散热器的制作安装工程量，是根据制作散热器管道的公称直径的不同和A型、B型分档，以 联管为计价材料，排管为未计价材料。光排管散热器如图3.15所示 L=nL1 安装工作包括切管、焊接、组成、打眼栽钩、(3)钢制闭式散热器的安装是根据散热器的外观尺寸的不同来分档，以“片”为计量单位。工作内 钢制板式散热器的安装是根据散热器的型号（外观尺寸）的不同来分档，以“组”为计量单位。工作内容包括打堵墙眼、钩架的制作与安装、稳固 钢制壁板式散热器的安装是根据散热器重量的不同来分档，以“组”为计量单位。工作内容包括打堵墙眼、汽包及钩架的制作与安装、稳固等。钢制柱式散热器的安装是根据每组散热器的片数不同来划分档次，以“片”为计量单位。工作内容包括打堵墙眼、钩架的制作与安装、稳固等。图3.15 光排管散热器 计算范围以采暖管道、管件、阀门、法兰、供暖器具等组成的采暖系统安装的人工费为计算基数，3.3.2.6 采暖系统的调试采暖系统的调试 水泵房、锅炉房管道的安装执行第六册工业管道工程 管道安装是根据其压力等级、管道材料、管道的直径以及连接方式的不同来划分档次，以“米”管道压力的划分：低压0P1.6MPa 中压 1.6
