船舶及海洋工程用低温韧性钢 GBT 37602-2019.pdf

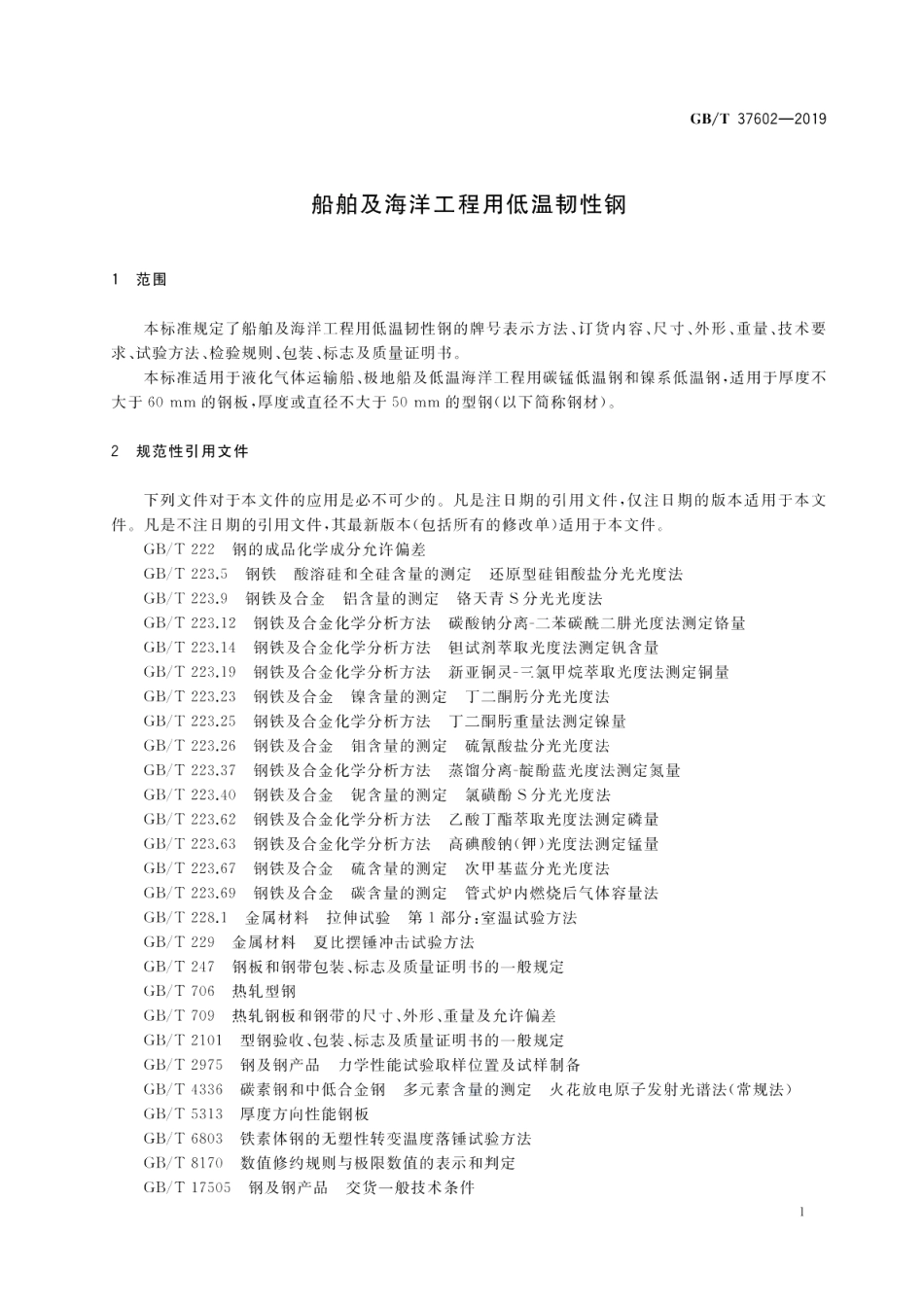

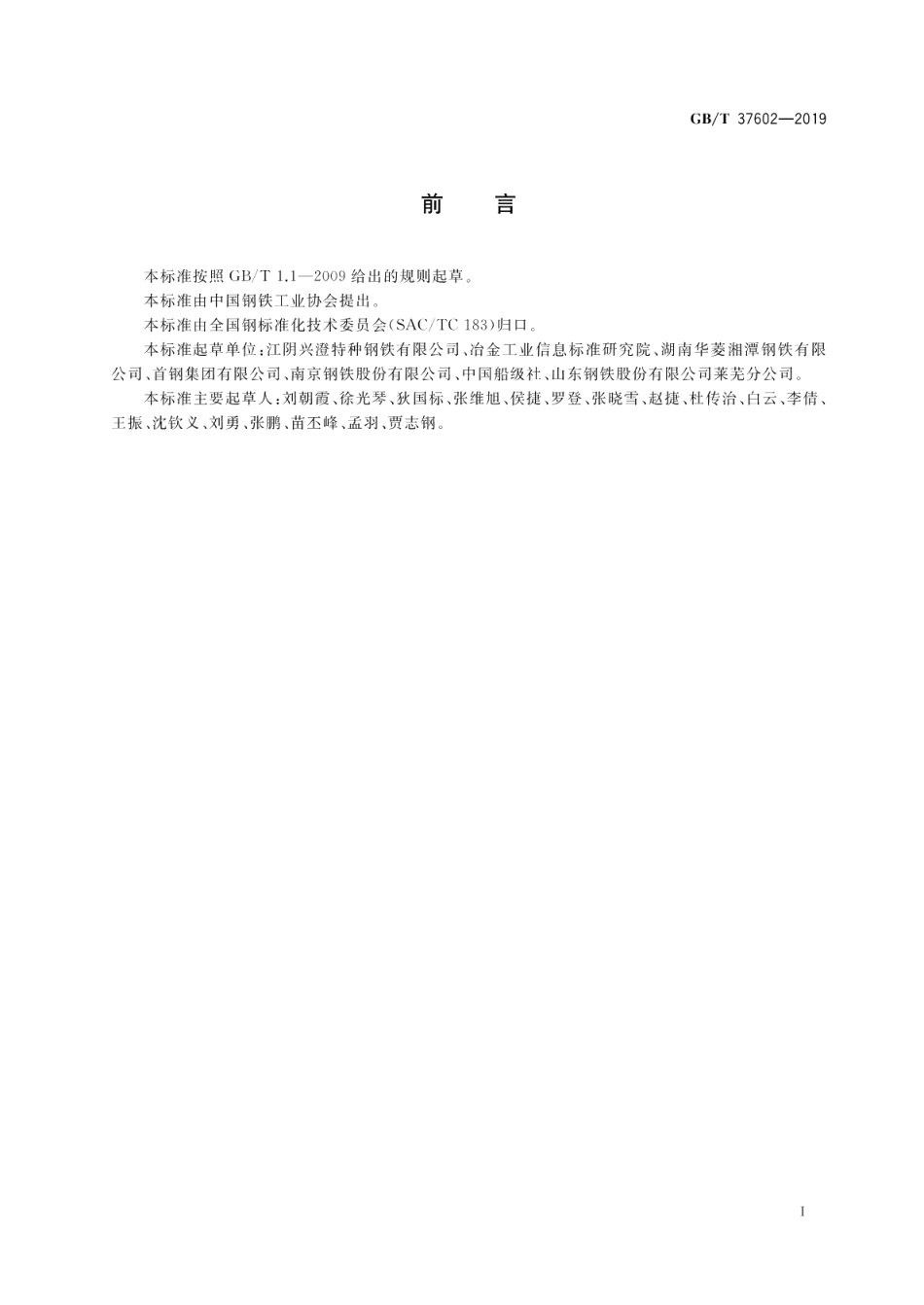

GB/T37602-2019前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会(SAC/TC183)归口。本标准起草单位：江阴兴澄特种钢铁有限公司、治金工业信息标准研究院、湖南华菱湘潭钢铁有限公司、首钢集团有限公司、南京钢铁股份有限公司、中国船级社、山东钢铁股份有限公司菜芜分公司。本标准主要起草人：刘朝霞、徐光琴、狄国标、张维旭、侯捷、罗登、张晓雪、赵捷、杜传治、白云、李倩、王振、沈钦义、刘勇、张鹏、苗丕峰、孟羽、贾志钢。GB/T37602-20195尺寸、外形、重量5.1钢板的尺寸、外形、重量及允许偏差应符合GB/T709的规定，钢板的厚度下偏差限定为一0.3mm,并应保证钢板的平均厚度不小于公称厚度。5.2型钢的尺寸，外形，重量及允许偏差应符合GB/T706的规定。5.39Ni钢的密度按7.89g/cm3执行，其他牌号钢的密度按7.85g/cm3执行。6技术要求6.1牌号及化学成分6.1.1钢的牌号及化学成分（熔炼分析）应符合表2的规定。表2钢的牌号及化学成分（熔炼分析）化学成分h(质量分数)/%牌号CMnSiNi其他元素LT32-1LT32-2Cu0.35LT36-10.18Cr0.25LT36-2Mo0.08LT40-10.701.600.100.500.0250.0250.80Nb0.05LT40-2V0.10L.T32-3Als0.0151.T36-30.16N0.015L.T40-30.5NiA0.140.701.500.10-0.500.0250.0100.15-0.800.5NiB0.160.851.700.100.500.0250.0100.150.85Cu0.351.5Ni0.140.301.500.100.350.0250.0201.301.70Cr0.252.25Ni0.130.30-1.500.10-0.350.0250.0202.002.50Mo0.083.5Ni0.120.30-0.800.10-0.350.0250.0203.20-3.80Als0.015N0.0125Ni0.120.30-0.900.100.350.0250.0204.70-5.309Ni0.100.300.900.10-0.350.0250.0208.5010.0。对于0.5NiA和0.5NiB,Cr+Mo+Cu0.50%：对于1.5Ni9Ni,Cr+Mo+Cu0.60%。b对于厚度不小于40mm的0.5NiA和0.5NiB,Ni含量下限为.30%.酸溶铝(Als)含量可用全铝(Alt)含量代替，此时At应不小于0.020%6.1.2根据需方要求，各牌号可以规定熔炼分析碳当量(Cg),其数值由双方商定。碳当量(Ceg)按式(1)计算：Ceq=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15.1)6.1.3当需方要求保证钢板厚度方向性能时，S含量应符合GB/T5313的规定。6.1.4成品钢材的化学成分允许偏差应符合GB/T222的规定。3
