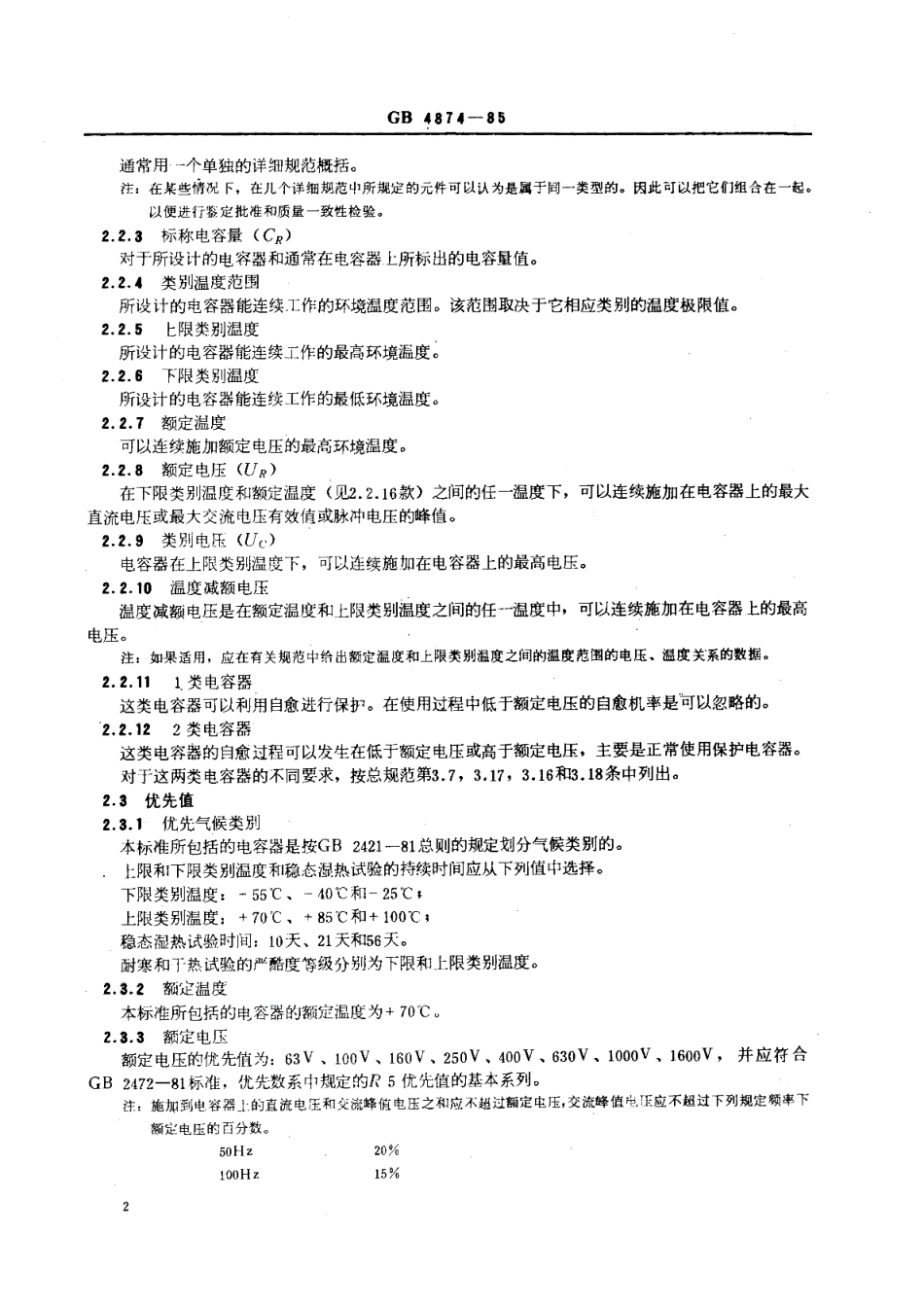

UDC 621.39.4:621.315.614:621.3GB中华人民共和国国家标准GB4874-85直流固定金属化纸介电容器总规范Generic specification for fixed metallized paperdielectric capacitors for direct current1985-01-23发布1985-10-01实施国家标准局批准GB4874-85通常用一个单独的详细规范概括。注：在某些情况下，在儿个详细期范中所规定的元件可以认为是属于阁一类型的。因此可以把它们组合在一起。以便进行鉴定批准和质量一致性检验。2.2.3标称电容量(CR)对于所设计的电容器和通常在电容器.上所标出的电容量值。2.2.4类别温度范围所设计的电容器能连续工作的环境温度范围。该范围取决于它相应类别的温度极限值。2.2.5上限类别温度所设计的电容器能连续工作的最高环境温度。2.2.6下限类别温度所设计的电容器能连续工作的最低环境温度。2.2.7额定温度可以连续施加额定电压的最高环境温度。2.2.8额定电压(UR）在下限类别温度和额定温度（见2.2.16款）之间的任一温度下，可以连续施加在电容器上的最大直流电压或最大交流电压有效侑或脉冲电压的蜂值。2.2.9类别电压(Uc)电容器在上限类别温度下，可以连续施加在电容器上的最高电压。2.2.10温度减额电压温度减额电压是在额定温度和上限类别温度之间的任一温度中，可以连续施加在电容器上的最高电压。注：如果适用，应在有关规范中给出额定温度和上限类别温度之间的温度范围的电压、温度关系的数据。2.2.111类电容器这类电容器可以利用自愈进行保。在使用过程中低于额定电压的自愈机率是可以忽略的。2.2.122类电容器这类电容器的自愈过程可以发生在低于额定电压或高于额定电压，主要是正常使用保护电容器。对于这两类电容器的不同要求，按总规范第3.7,3.17,3.16和3.18条中列出。2.3优先值2.3.1优先气候类别本标准所包括的电容器是按GB2421一81总则的规定划分气候类别的。上限下限类别温度和稳态湿热试验的持续时间应从下列值中选择。下限类别温度：-55、-40和-25：上限类别温度：+70、+85和+100稳态湿热试验时间：10天、21天和56天。耐寒和于热试验的严酷度等级分别为下限和上限类别温度。2.3.2额定温度本标准所包括的电容器的额定温度为+70。2.3.3额定电压额定电压的优先值为：63V、100V、160V、250V、400V、630V、1000V、1600V,并应符合GB2472一81标准，优先数系中规定的R5优先值的基本系列。注：施加到电容器上的直流电压和交流蜂值电压之和应不超过额定电压，交流蜂值电，服应不超过下列规定颜率下额定电压的百分数。50Hz20%100Hz15%c2GB4874-851000Hz5%10000Hz1%除详细规范另有规定外。2.3.4类别电压(Uc)上限类别温度+85时为0.8UR:上限类别温度+100时为0.5UR额定温度的标准值为70。2.3.5标称电容量的优先允许偏差标称电容量的优先值为：1,1.5,2.2,3.3,4.7,6.8以及它们的十进倍数中选取。这些数值应符合GB2471一81规定优先值的E；系列，如需要其它值，则应优先从E12系列中选取。标称电容量的优选偏差为：5%，10%，20%。2.4标志2.4.1概述2.4.1.1标志应给出的内容通常是从下列项目中选择。每个项目的相对重要性由它所在顺序中的位置来表示。a.标称电容量及允许偏差：b.额定电压；c,类别电压，d.制造年、月e.制造一名称或商标，f.气候类别：g.产品型号；.依据的详细规范。2.4.1.2电容器应清楚地标出上述内容a、b、c并尽可能地标出其他的必须的项目。2.4.1.3装有电容器的包装应清楚地标出2.4.1款中规定的全部内容。2.4.1.4允许增加不引起混淆的补充标志。2.4.2代码当电容量的数值、偏差或制造年、月采用代码时，其方法应从GB2691一81中选择。2.5详细规范中应给出的内容2.5.1外形及尺寸为了便于辨认和与其他电容器进行比较，应有幅电容器的图形，其外形尺寸偏差等关系到互换性和装配，要在详细规范中给出，全部尺寸应以毫米为单位。在一般情况下，应标出电容器主体的长度、宽度和高度及引出端的间距，或圆柱形电容器的主体直径、长度和引出端长度。必要时则须将外形尺寸及其偏差以表格方式放置在附图的下面。当电容器不适用于印刷线路板时，应在详细规范中明确地说明。2.5.2安装详细规范应规定正常使用的安装方法以及对振动、碰撞和冲击试验的应用方法。电容器应用正常的方法进行安装，有的电容器的设计以及在使用时要求有专用的安装夹具，在这种情况下，详细规范应对安装夹具给予说明，安装夹具应能在振动，碰撞和冲击试验中使用。2.5.3特殊的特性假如认为特殊的特性对于充分说明元件的设计和应用的数据是必要的，应把这些附加特性列表说明。2.5.4焊接详细规范应规定可焊性和耐焊接热的试验方法，严酷度和要求。3
