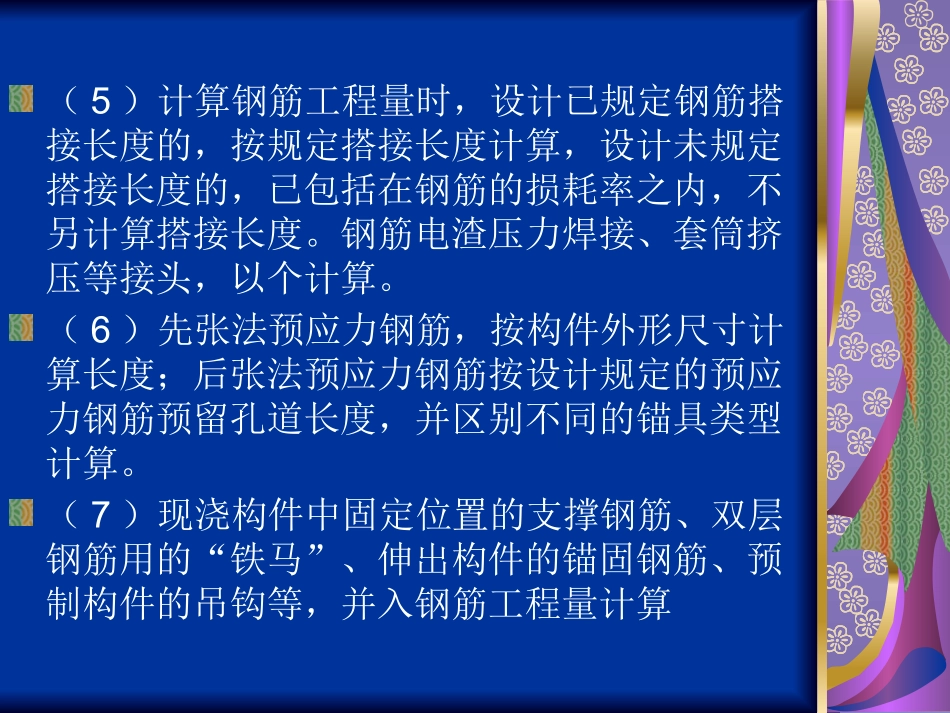

六、钢筋混凝土工程(三)钢筋工程 钢筋工程的内容一般包括钢筋的除锈、制作、绑扎、安装及浇灌混凝土时维护钢筋及安放垫块等操作过程。1 钢筋工程的一般规定 (1)钢筋工程应区别现浇、预制构件、不同钢种和规格,分别按设计长度乘以单位理论质量,以吨计算。(2)设计图纸未注明钢筋接头和施工损耗定额的,已综合在定额项目内,不另计算。(3)预应力钢筋的张拉设备、粗钢筋的冷加工费用及预应力钢筋的人工时效费,按各地区定额规定执行。(4)钢筋、铁件用量按理论重量计算,按图算量套用定额。(5)计算钢筋工程量时,设计已规定钢筋搭接长度的,按规定搭接长度计算,设计未规定搭接长度的,已包括在钢筋的损耗率之内,不另计算搭接长度。钢筋电渣压力焊接、套筒挤压等接头,以个计算。(6)先张法预应力钢筋,按构件外形尺寸计算长度;后张法预应力钢筋按设计规定的预应力钢筋预留孔道长度,并区别不同的锚具类型计算。(7)现浇构件中固定位置的支撑钢筋、双层钢筋用的“铁马”、伸出构件的锚固钢筋、预制构件的吊钩等,并入钢筋工程量计算 2 保护层厚度保护层厚度 主筋外皮与构件外表面之间的距离就是钢筋的混凝土保护层 3 钢筋工程量计算钢筋工程量计算(1)通长钢筋长度计算 通长钢筋一般指钢筋两端不做弯钩的情况,长度计算公式为 l=ljlb 式中:l钢筋长度(m);lj构件的结构长度(m);lb钢筋保护层厚度(m)(2)有弯钩的钢筋长度计算 计算公式如下 l=lj-lb+lz 式中:lz钢筋单个弯钩增加长度(m)钢筋的弯钩形式可分为3种:半圆弯钩(1800)、直弯钩(900)和斜弯钩(1350或450)。半圆弯钩是最常用的一种弯钩 (3)弯起钢筋长度计算 对有两个弯起部分且两头都有弯钩的钢筋,长度计算公式为 l=lj-lb+2(s-l0)+lz 常用弯起钢筋的弯起角度有300、450、600三种。(s-l0)为弯起部分增加长度。(4)箍筋长度计算 对于有抗震设防要求或有抗扭要求的结构,箍筋应设1350弯钩,图(a)。无特殊要求时的非抗震设计结构,可按图中的(b)、(c)形式选用。按箍筋中心线计算箍筋长度公式 箍筋长度=(b-2c+d)*2 +(h-2c+d)*2+max(10d,75mm)*2=(b+h)*2-8c+4d+10d*2 (5)钢筋根数的计算 除箍筋外的钢筋根数一般都已标注在钢筋图中,通过认真统计,确定每种钢筋的根数。对于箍筋,钢筋图中一般都是给出箍筋的布置间距,根数计算公式如下 n=(lj-lb)/a+1 式中:n箍筋根数;a箍筋间距(mm)。箍筋布置范围 1 基础(或基础梁)是柱的支座,基础梁中箍筋通长连续布置,柱的箍筋到基础顶面。2 柱是梁的支座,柱的箍筋连续布置,梁的箍筋到柱边。3 梁是板的支座,梁的箍筋连续布置,与梁平行的板筋不伸入梁内。(6)钢筋重量计算 钢筋工程量最终是以重量(t)表示的,但在计算中,一般先计算出公斤(kg)数,汇总后,再换算成吨。计算公式如下:钢筋重量=钢筋米数*每米钢筋重量 例1计算图示梁的钢筋工程量。【解】(1)号钢筋:L1=6000-252+6.25202 +0.414(700-252)2=6738.2mm=6.3782m(2)号钢筋:L2=(6000-252+6.25202)2 =12400mm=12.4m (3)号钢筋:L3=(6000-252+6.25102)2 =12150mm=12.15m(4)钢筋 L4=(700+400)2-200+24+5.5 6 2 (6000-25 2)/200+1=64482.8mm(5)钢筋总重量 W=(6.6982+12.4)2.466+12.150.617+64.48280.222 =68.908 kg 例2计算底层钢筋混凝土柱的钢筋工程量 纵向受力筋单根的长度=3.07+0.5+0.8+6.25 2 22=4.645m 总长=4.645 4=18.58m 箍筋根数=0.8/0.1+1+(3.07-0.8+0.5)/0.2=23根 单根长度=350 4-200+24+752=1374mm 箍筋总长=31.602m 例4 计算钢筋混凝土板的钢筋用量 补充:施工图平面表示法 1 概述概述 平法自1996年推出以来,历经10年的不断创新与改进,现已形成国家建筑标准设计图03G101-1、03G101-2、04G101-3、04G101-4系列。平法系列图集的适用范围是:03G101-1适用于现浇混凝土框架、剪力墙、框架一剪力墙、框支一剪力墙结构;03G101-2适用于现浇混凝土板式楼梯;04G101-3适用于筏式基础;04G101-4适用于现浇混凝土楼面与屋面板。2 总则 一、柱的平面表示法 柱平法施工图是在柱平面布置图上采用列表注写方式或者截面注写方式表达。柱平面布置图,可以单独绘制,也可以与剪力墙平面布置图一起绘制 在柱图中,要注明各结构层的楼面标高、结构层高及相应结构层号 (一)列表注写方式 1 柱的编号 例 解读下图 2 柱表 3 箍筋的表示方法 (二)截面注写方式 二、剪力墙的平面表示法 剪力墙可以看成由剪力墙柱、剪力墙身、剪力墙梁组成。剪力墙平法施工图是在剪力墙平面布置图上用列表注写方式和截面注写方式表达 (一)列表注写方式 1墙柱编号 2 墙身、墙梁编号 墙身编号由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成,其中排数写在括号里。如:Q XX(X排)列表注写示例 (二)墙的截面 注写 三、梁的平面表示法 表达方式有平面注写方式和截面注写方式 梁的平面布置图,应该按照不同结构层,将全部梁结合相应的柱、墙、板一起绘制 应注明各结构层的顶面标高和相应层号 (一)平面注写方式 1 梁的编号 2 梁的截面尺寸 3 梁的箍筋表示 4 梁上部通长筋与架立筋 当同排纵筋中既有通长筋又有架立筋时,表示时两者用“+”相连。注写时将角部纵筋写在前面,架立筋写在+号后面的括号里。如222+(4 12)当梁上部纵筋和下部纵筋都是通长钢筋,且多跨配置相同时,此时可以加注下部钢筋,中间用“;”隔开。例如3 22;3 20表示梁上部是3根22的通长筋,下部是3根20的通长筋 5 梁侧构造筋和抗扭钢筋 梁腹板高450mm时,配置侧向构造钢筋。注写钢筋总根数,对称放置。如G4 12表示两个侧面共配置4根纵向构造钢筋,每边各2根。梁侧面需要配置抗扭钢筋时,注写钢筋总根数,对称放置,不与纵向构造钢筋重复布置。如N 6 22表示两个侧面共配置6根抗扭钢筋,每边各3根 6 梁顶面高差(选注)练习:(二)截面注写方法 四、梁的钢筋构造要求 1 梁的纵筋构造特点:梁下部受力钢筋只在跨间布置,两端伸入支座计锚固长度,进入端支座弯锚,进入中间支座直锚;梁上部有贯通筋沿梁全长布置,至少2根,位置靠角边,是形成钢筋骨架的支撑点,在两边端部向下弯锚;端支座上方加转角筋,进入支座弯锚,出支座第一排为净跨长的1/3,第二排为净跨长的1/4;中支座上方加直筋,出支座为净跨长的1/3或1/4。锚固长度的规定 2 箍筋加密区的规定 框架梁箍筋自支座边50mm开始布置,靠支座一侧有一段加密区,加密区宽度既要2倍的梁高,又要500mm,二者比较取大值,中间部分按正常间距布筋。3 悬挑梁的构造 悬挑梁上部钢筋应从跨内钢筋延伸过来,但第一排在端部弯折方式不一样,至少2根角筋,(一般是贯通筋)到顶弯锚12d,其余的下弯至梁下;第二排出挑长为0.75L;跨内下部纵筋进入支座应弯锚;悬挑梁下部钢筋作为构造筋,进入支座12d;悬挑梁箍筋加密布置。演讲完毕,谢谢观看!
