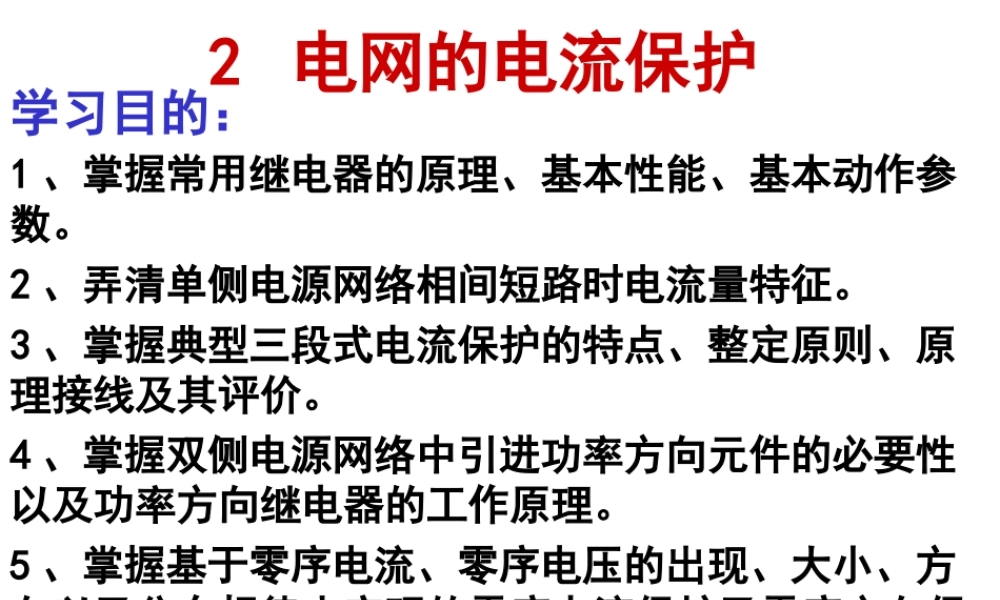

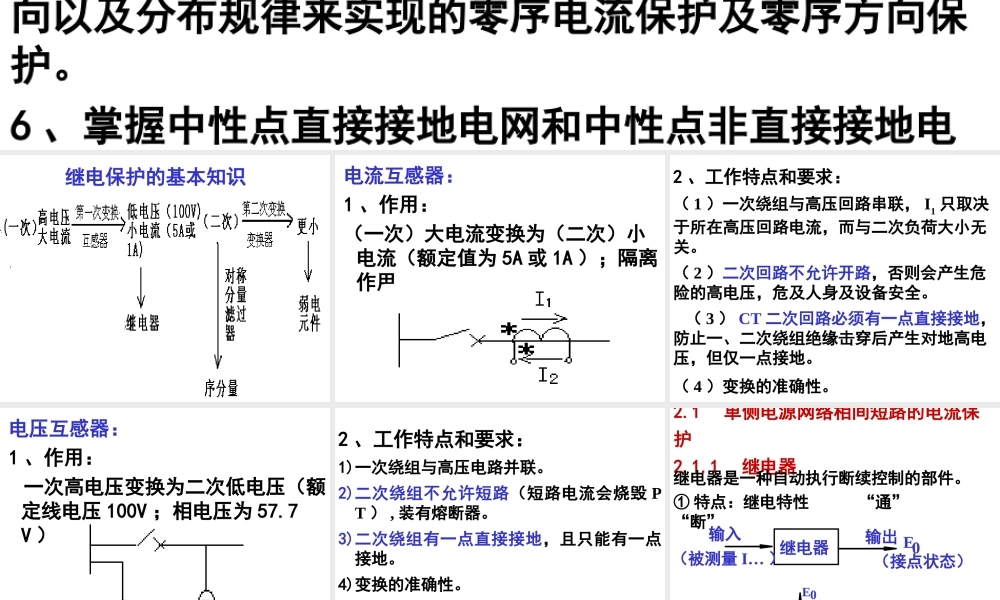

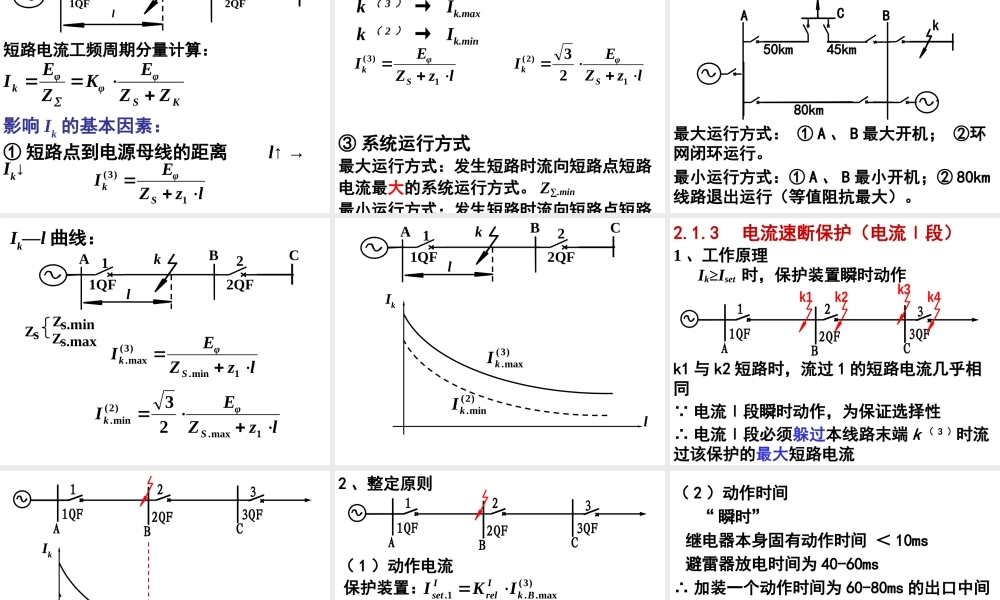

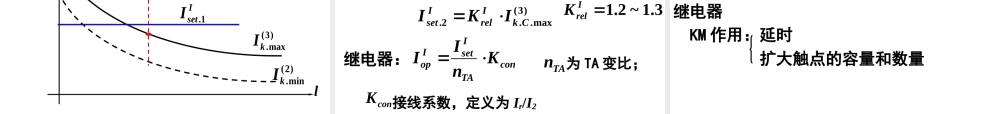

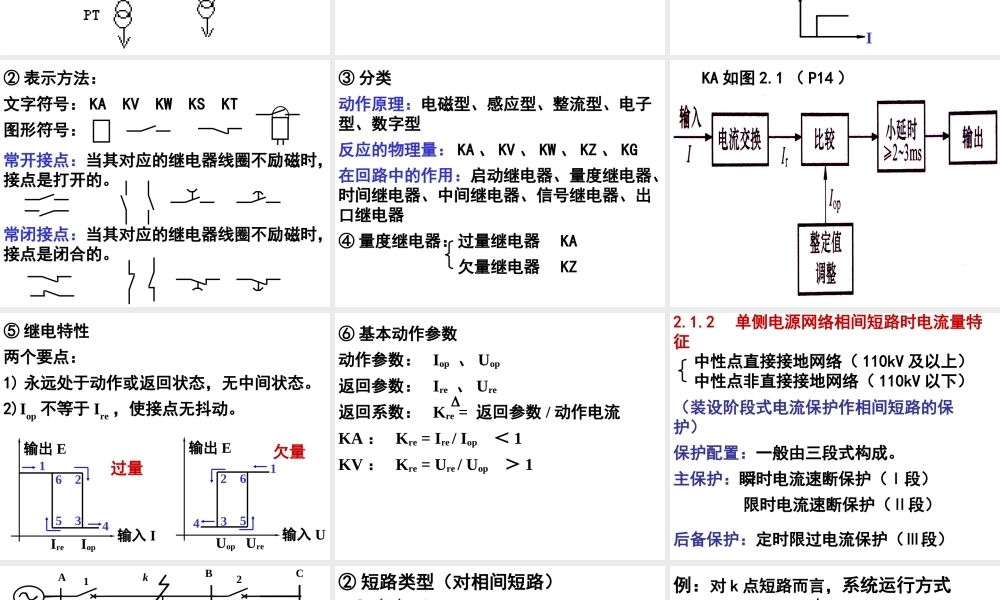

2电网的电流保护学习目的：1、掌握常用继电器的原理、基本性能、基本动作参数。2、弄清单侧电源网络相间短路时电流量特征。3、掌握典型三段式电流保护的特点、整定原则、原理接线及其评价。4、掌握双侧电源网络中引进功率方向元件的必要性以及功率方向继电器的工作原理。5、掌握基于零序电流、零序电压的出现、大小、方向以及分布规律来实现的零序电流保护及零序方向保护。6、掌握中性点直接接地电网和中性点非直接接地电继电保护的基本知识电流互感器：1、作用：（一次）大电流变换为（二次）小电流（额定值为5A或1A）；隔离作用。2、工作特点和要求：（1）一次绕组与高压回路串联，I1只取决于所在高压回路电流，而与二次负荷大小无关。（2）二次回路不允许开路，否则会产生危险的高电压，危及人身及设备安全。（3）CT二次回路必须有一点直接接地，防止一、二次绕组绝缘击穿后产生对地高电压，但仅一点接地。（4）变换的准确性。电压互感器：1、作用：一次高电压变换为二次低电压（额定线电压100V；相电压为57.7V）2、工作特点和要求：1)一次绕组与高压电路并联。2)二次绕组不允许短路（短路电流会烧毁PT）,装有熔断器。3)二次绕组有一点直接接地，且只能有一点接地。4)变换的准确性。2.1单侧电源网络相间短路的电流保护2.1.1继电器继电器是一种自动执行断续控制的部件。①特点：继电特性“通”“断”输入（被测量I…）输出E0（接点状态）继电器IE0②表示方法：文字符号：KAKVKWKSKT图形符号：常开接点：当其对应的继电器线圈不励磁时，接点是打开的。常闭接点：当其对应的继电器线圈不励磁时，接点是闭合的。③分类动作原理：电磁型、感应型、整流型、电子型、数字型反应的物理量：KA、KV、KW、KZ、KG在回路中的作用：启动继电器、量度继电器、时间继电器、中间继电器、信号继电器、出口继电器④量度继电器：过量继电器KA欠量继电器KZKA如图2.1（P14）⑤继电特性两个要点：1)永远处于动作或返回状态，无中间状态。2)Iop不等于Ire，使接点无抖动。输入I输出EIreIop123456过量输入U输出EUopUre165432欠量⑥基本动作参数动作参数：Iop、Uop返回参数：Ire、Ure返回系数：Kre=返回参数/动作电流KA：Kre=Ire/Iop＜1KV：Kre=Ure/Uop＞12.1.2单侧电源网络相间短路时电流量特征中性点直接接地网络（110kV及以上）中性点非直接接地网络（110kV以下）（装设阶段式电流保护作相间短路的保护）保护配置：一般由三段式构成。主保护：瞬时电流速断保护（Ⅰ段）...
