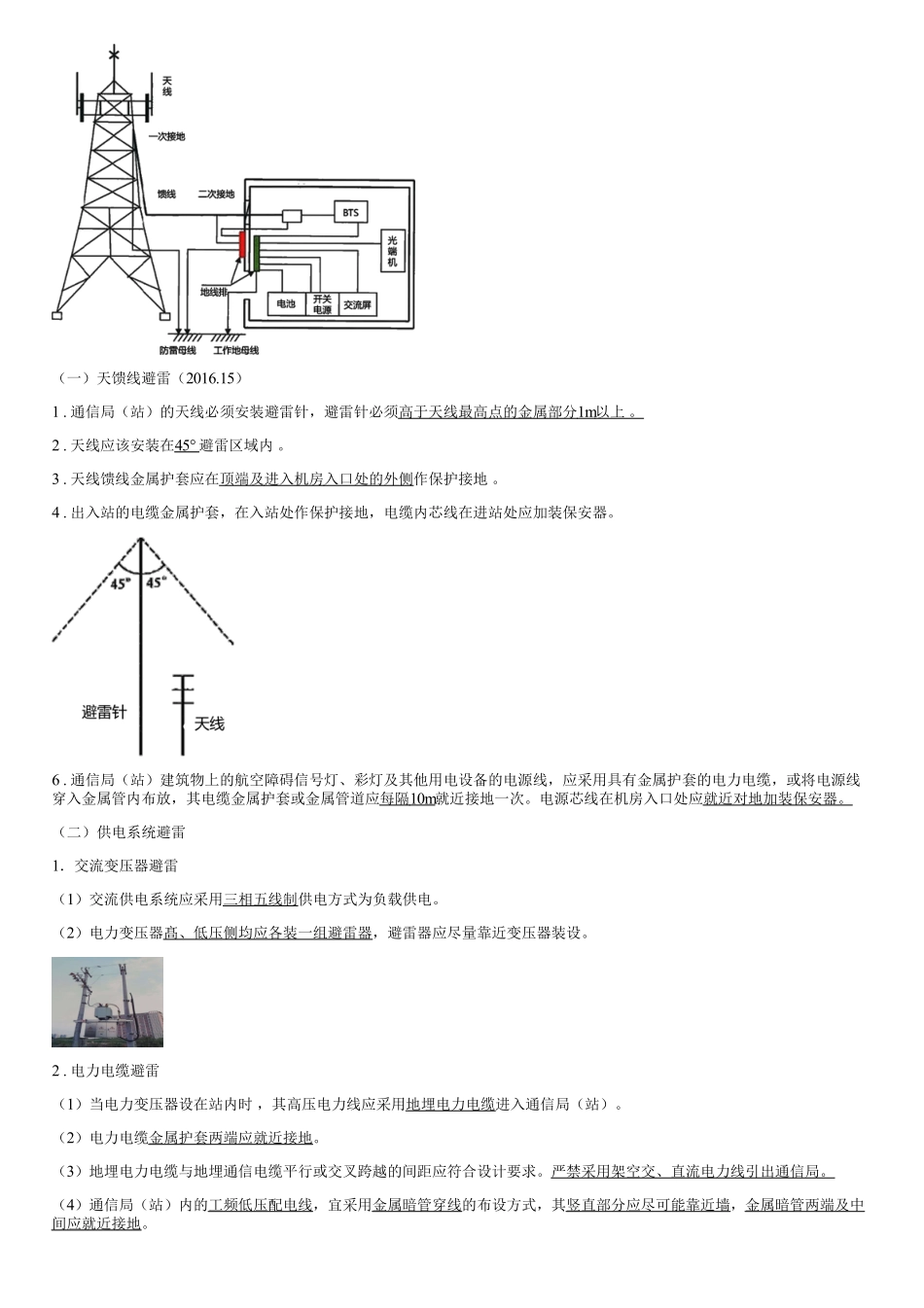

1L412012机房设备抗震和防雷接地一、通信设备的抗震措施加固1．机架应按设计要求采取上梁、立柱、连固铁、列间撑铁、侧旁撑铁等加固成网，构件之间应按设计圈要求连接牢固，使之成为一个整体。2．通信设备顶部应与列架上梁可靠加固，设备下部应与不可移动的地面加固，整列机架间应使用连接板连为一体。列架与机房侧房柱（或承重墙）每档应加固一次。3．机房的承重房柱应采用“包柱子”的方式与机房加固件连为一体。4．未装机的空列应在两端和中间设临时立柱支撑，中间立柱间距应为2000~2500mm。5．列间撑铁间距应在2500mm左右，靠墙的列架应与墙壁加固。7．铺设有活动地板的机房，机架不能加固在活动地板上，应加工与机架截面相符并与地板高度一致的底座，若多个机架并排，底座可做成与机架排列长度相同的尺寸。9．墙终端一侧，如是玻璃窗户无法加固时，应使用长槽钢跨过窗户进行加固。10．加固材料可用50mm×50mm×5mm角钢，也可用5号槽钢或铝型材，加工机架底座可采用50mm×75mm×6mm角钢。二、通信设备的防雷措施接地（一）天馈线避雷（2016.15）1.通信局（站）的天线必须安装避雷针，避雷针必须高于天线最高点的金属部分1m以上。2.天线应该安装在45°避雷区域内。3.天线馈线金属护套应在顶端及进入机房入口处的外侧作保护接地。4.出入站的电缆金属护套，在入站处作保护接地，电缆内芯线在进站处应加装保安器。6.通信局（站）建筑物上的航空障碍信号灯、彩灯及其他用电设备的电源线，应采用具有金属护套的电力电缆，或将电源线穿入金属管内布放，其电缆金属护套或金属管道应每隔10m就近接地一次。电源芯线在机房入口处应就近对地加装保安器。（二）供电系统避雷1．交流变压器避雷（1）交流供电系统应采用三相五线制供电方式为负载供电。（2）电力变压器髙、低压侧均应各装一组避雷器，避雷器应尽量靠近变压器装设。2.电力电缆避雷（1）当电力变压器设在站内时，其高压电力线应采用地埋电力电缆进入通信局（站）。（2）电力电缆金属护套两端应就近接地。（3）地埋电力电缆与地埋通信电缆平行或交叉跨越的间距应符合设计要求。严禁采用架空交、直流电力线引出通信局。（4）通信局（站）内的工频低压配电线，宜采用金属暗管穿线的布设方式，其竖直部分应尽可能靠近墙，金属暗管两端及中间应就近接地。3.电力设备避雷（1）通信局（站）内交直流配电设备及电源自动倒换控制架，应选用机内有分级防雷措施的产品，即交流屏输入端、自动稳压稳流的控制电...
