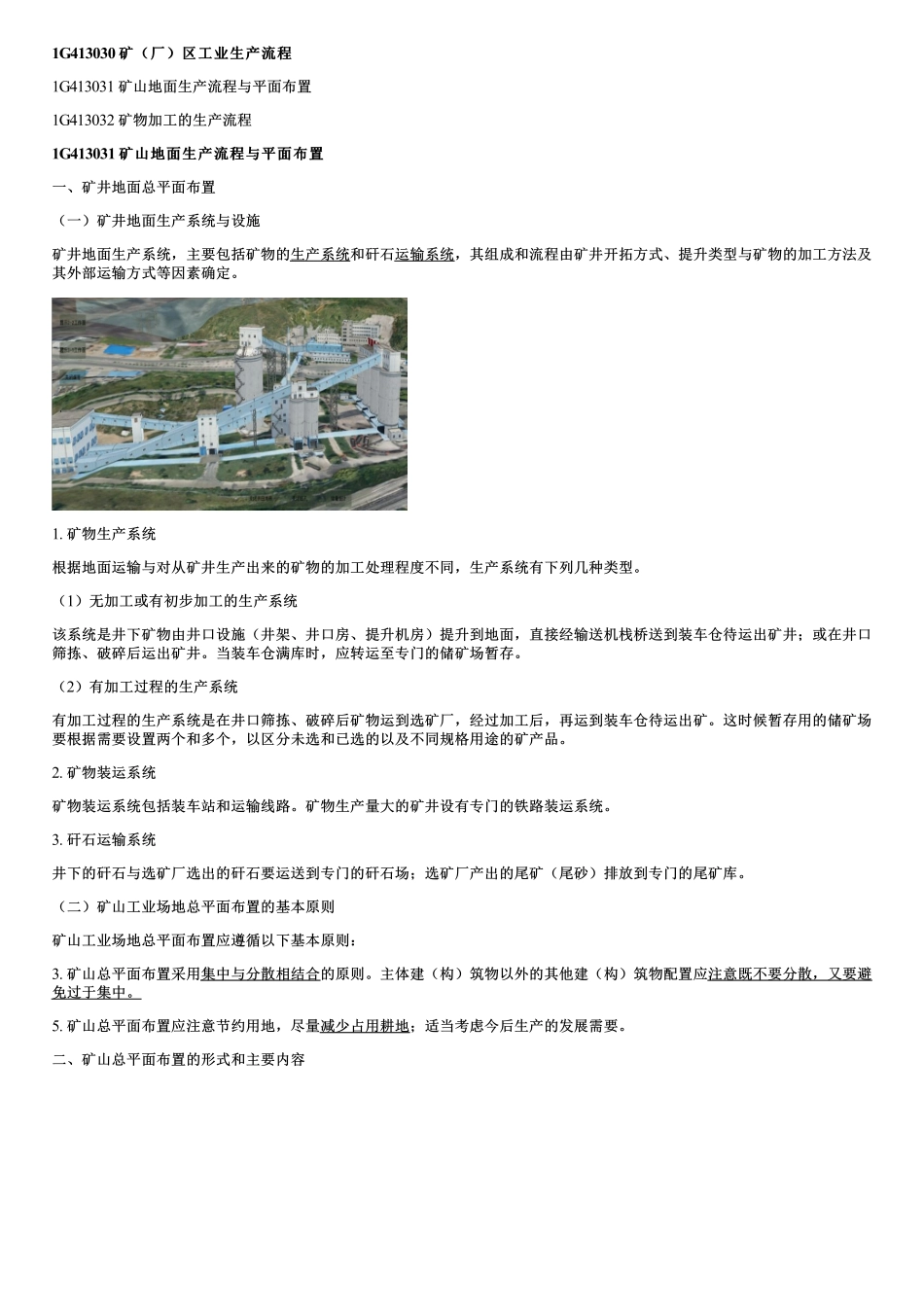

1G413030矿（厂）区工业生产流程矿（厂）区工业生产流程1G413031矿山地面生产流程与平面布置1G413032矿物加工的生产流程1G413031矿山地面生产流程与平面布置矿山地面生产流程与平面布置一、矿井地面总平面布置（一）矿井地面生产系统与设施矿井地面生产系统，主要包括矿物的生产系统和矸石运输系统，其组成和流程由矿井开拓方式、提升类型与矿物的加工方法及其外部运输方式等因素确定。1.矿物生产系统根据地面运输与对从矿井生产出来的矿物的加工处理程度不同，生产系统有下列几种类型。（1）无加工或有初步加工的生产系统该系统是井下矿物由井口设施（井架、井口房、提升机房）提升到地面，直接经输送机栈桥送到装车仓待运出矿井；或在井口筛拣、破碎后运出矿井。当装车仓满库时，应转运至专门的储矿场暂存。（2）有加工过程的生产系统有加工过程的生产系统是在井口筛拣、破碎后矿物运到选矿厂，经过加工后，再运到装车仓待运出矿。这时候暂存用的储矿场要根据需要设置两个和多个，以区分未选和已选的以及不同规格用途的矿产品。2.矿物装运系统矿物装运系统包括装车站和运输线路。矿物生产量大的矿井设有专门的铁路装运系统。3.矸石运输系统井下的矸石与选矿厂选出的矸石要运送到专门的矸石场；选矿厂产出的尾矿（尾砂）排放到专门的尾矿库。（二）矿山工业场地总平面布置的基本原则矿山工业场地总平面布置应遵循以下基本原则：3.矿山总平面布置采用集中与分散相结合的原则。主体建（构）筑物以外的其他建（构）筑物配置应注意既不要分散，又要避免过于集中。5.矿山总平面布置应注意节约用地，尽量减少占用耕地；适当考虑今后生产的发展需要。二、矿山总平面布置的形式和主要内容（二）矿山工业场地内主要建（构）筑物工业场地的主要建（构）筑物可以归为5类，即：主要生产流程设施、生产性辅助设施、行政福利设施、运输线路与管线以及涉及重大安全、环保影响的设施等。1.主要生产流程设施主要生产流程设施包括地面直接用于采矿或选矿生产的运输、加工、堆运的建（构）筑物设施，其中采矿工业场地主要有：井架与井口房以及绞车（卷扬机）房与提绞设备（或井塔与提绞设备）、皮带走廊与储矿仓或储矿场及储矿设备、地面翻矸设备等；选矿工业场地的主要生产流程设施有皮带走廊、破碎筛分厂（金属等矿山）、选矿厂、浓缩池和沉淀池、矿仓、尾矿砂泵站等。2.生产性辅助设施地面工业场的生产性辅助设施包括提供能源和动力、进行材料或机具加工、设备和材...
