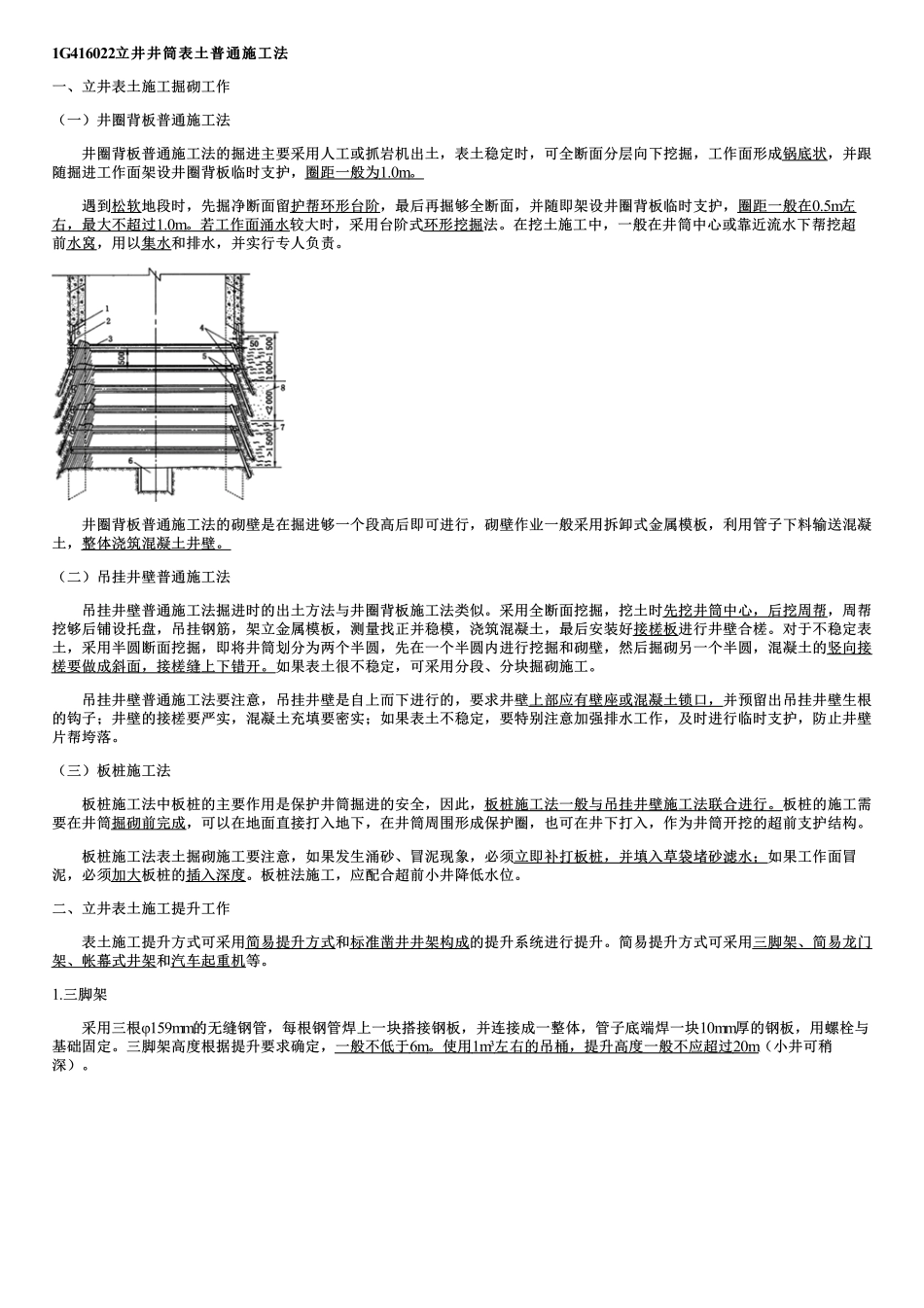

1G416022立井井筒表土普通施工法立井井筒表土普通施工法一、立井表土施工掘砌工作（一）井圈背板普通施工法井圈背板普通施工法的掘进主要采用人工或抓岩机出土，表土稳定时，可全断面分层向下挖掘，工作面形成锅底状，并跟随掘进工作面架设井圈背板临时支护，圈距一般为1.0m。遇到松软地段时，先掘净断面留护帮环形台阶，最后再掘够全断面，并随即架设井圈背板临时支护，圈距一般在0.5m左右，最大不超过1.0m。若工作面涌水较大时，采用台阶式环形挖掘法。在挖土施工中，一般在井筒中心或靠近流水下帮挖超前水窝，用以集水和排水，并实行专人负责。井圈背板普通施工法的砌壁是在掘进够一个段高后即可进行，砌壁作业一般采用拆卸式金属模板，利用管子下料输送混凝土，整体浇筑混凝土井壁。（二）吊挂井壁普通施工法吊挂井壁普通施工法掘进时的出土方法与井圈背板施工法类似。采用全断面挖掘，挖土时先挖井筒中心，后挖周帮，周帮挖够后铺设托盘，吊挂钢筋，架立金属模板，测量找正并稳模，浇筑混凝土，最后安装好接槎板进行井壁合槎。对于不稳定表土，采用半圆断面挖掘，即将井筒划分为两个半圆，先在一个半圆内进行挖掘和砌壁，然后掘砌另一个半圆，混凝土的竖向接槎要做成斜面，接槎缝上下错开。如果表土很不稳定，可采用分段、分块掘砌施工。吊挂井壁普通施工法要注意，吊挂井壁是自上而下进行的，要求井壁上部应有壁座或混凝土锁口，并预留出吊挂井壁生根的钩子；井壁的接槎要严实，混凝土充填要密实；如果表土不稳定，要特别注意加强排水工作，及时进行临时支护，防止井壁片帮垮落。（三）板桩施工法板桩施工法中板桩的主要作用是保护井筒掘进的安全，因此，板桩施工法一般与吊挂井壁施工法联合进行。板桩的施工需要在井筒掘砌前完成，可以在地面直接打入地下，在井筒周围形成保护圈，也可在井下打入，作为井筒开挖的超前支护结构。板桩施工法表土掘砌施工要注意，如果发生涌砂、冒泥现象，必须立即补打板桩，并填入草袋堵砂滤水；如果工作面冒泥，必须加大板桩的插入深度。板桩法施工，应配合超前小井降低水位。二、立井表土施工提升工作表土施工提升方式可采用简易提升方式和标准凿井井架构成的提升系统进行提升。简易提升方式可采用三脚架、简易龙门架、帐幕式井架和汽车起重机等。1.三脚架采用三根φ159mm的无缝钢管，每根钢管焊上一块搭接钢板，并连接成一整体，管子底端焊一块10mm厚的钢板，用螺栓与基础固定。三脚架高度根据提升要求确定...
