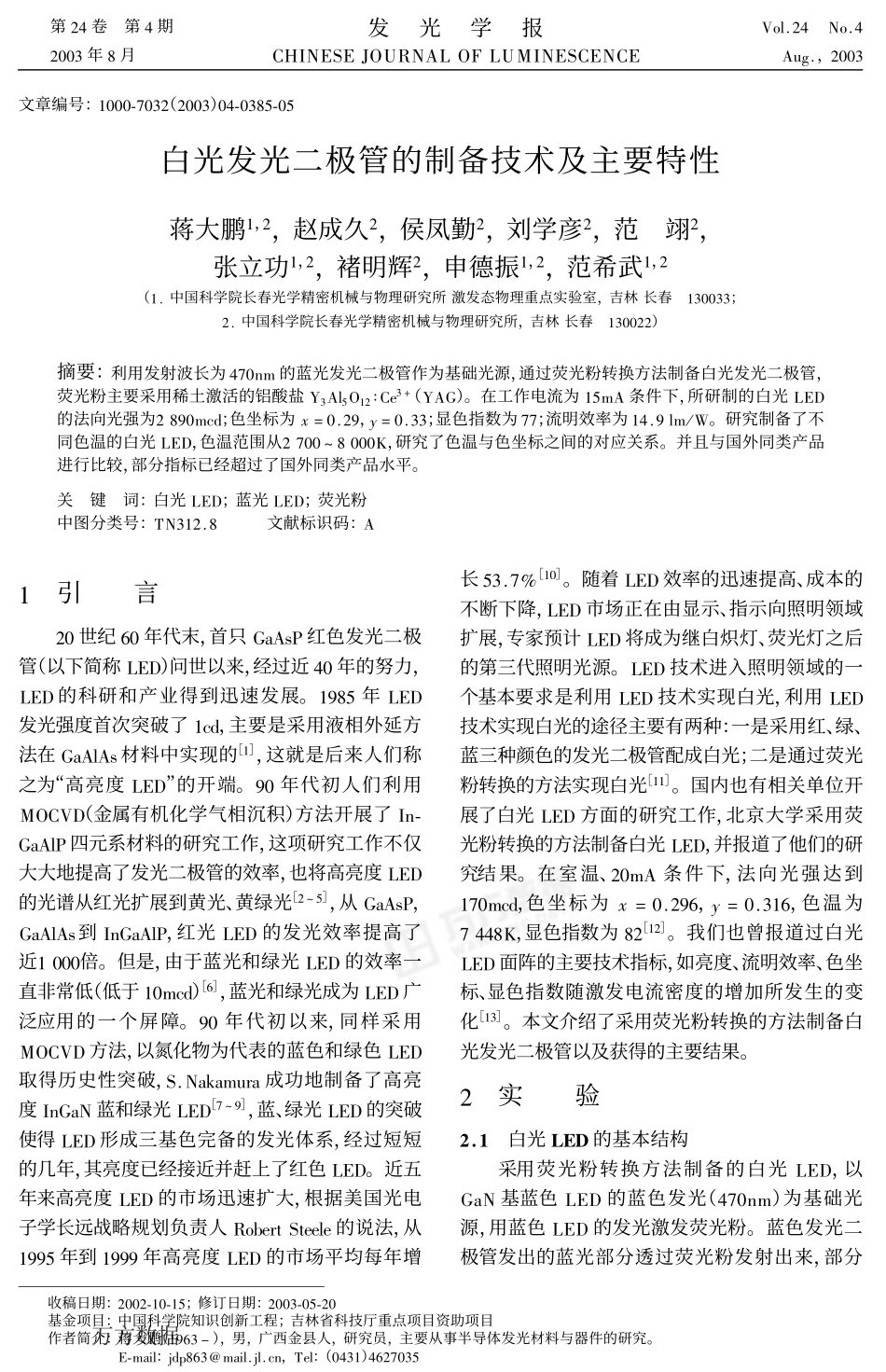

收稿日期：!""!#$"#$%；修订日期：!""&#"%#!"基金项目：中国科学院知识创新工程；吉林省科技厅重点项目资助项目作者简介：蒋大鹏（$’(&)），男，广西金县人，研究员，主要从事半导体发光材料与器件的研究。*#+,-.：/012(&3+,-.4/.456，78.：（"9&$）9(!:"&%文章编号：$"""#:"&!（!""&）"9#"&2%#"%白光发光二极管的制备技术及主要特性蒋大鹏$，!，赵成久!，侯凤勤!，刘学彦!，范翊!，张立功$，!，褚明辉!，申德振$，!，范希武$，!（$;中国科学院长春光学精密机械与物理研究所激发态物理重点实验室，吉林长春$&""&&；!;中国科学院长春光学精密机械与物理研究所，吉林长春$&""!!）摘要：利用发射波长为9:"6+的蓝光发光二极管作为基础光源，通过荧光粉转换方法制备白光发光二极管，荧光粉主要采用稀土激活的铝酸盐<&=.%>$!?@8&A（<=B）。在工作电流为$%+=条件下，所研制的白光C*D的法向光强为!2’"+50；色坐标为!E";!’，"E";&&；显色指数为::；流明效率为$9;’.+FG。研究制备了不同色温的白光C*D，色温范围从!:""H2"""I，研究了色温与色坐标之间的对应关系。并且与国外同类产品进行比较，部分指标已经超过了国外同类产品水平。关键词：白光C*D；蓝光C*D；荧光粉中图分类号：7J&$!;2文献标识码：=$引言!"世纪("年代末，首只B,=KL红色发光二极管（以下简称C*D）问世以来，经过近9"年的努力，C*D的科研和产业得到迅速发展。$’2%年C*D发光强度首次突破了$50，主要是采用液相外延方法在B,=.=K材料中实现的［$］，这就是后来人们称之为“高亮度C*D”的开端。’"年代初人们利用M>@ND（金属有机化学气相沉积）方法开展了O6#B,=.L四元系材料的研究工作，这项研究工作不仅大大地提高了发光二极管的效率，也将高亮度C*D的光谱从红光扩展到黄光、黄绿光［!H%］，从B,=KL，B,=.=K到O6B,=.L，红光C*D的发光效率提高了近$"""倍。但是，由于蓝光和绿光C*D的效率一直非常低（低于$"+50）［(］，蓝光和绿光成为C*D广泛应用的一个屏障。’"年代初以来，同样采用M>@ND方法，以氮化物为代表的蓝色和绿色C*D取得历史性突破，P;J,Q,+RS,成功地制备了高亮度O6B,J蓝和绿光C*D［:H’］，蓝、绿光C*D的突破使得C*D形成三基色完备的发光体系，经过短短的几年，其亮度已经接近并赶上了红色C*D。近五年来高亮度C*D的市场迅速扩大，根据美国光电子学长远战略规划负责人TUV8SWPW88.8的说法，从$’’%年到$’’’年高亮度C*D的市场平均每年增长%&;:X［$"］。随着C*D效率的迅速提高、成...
