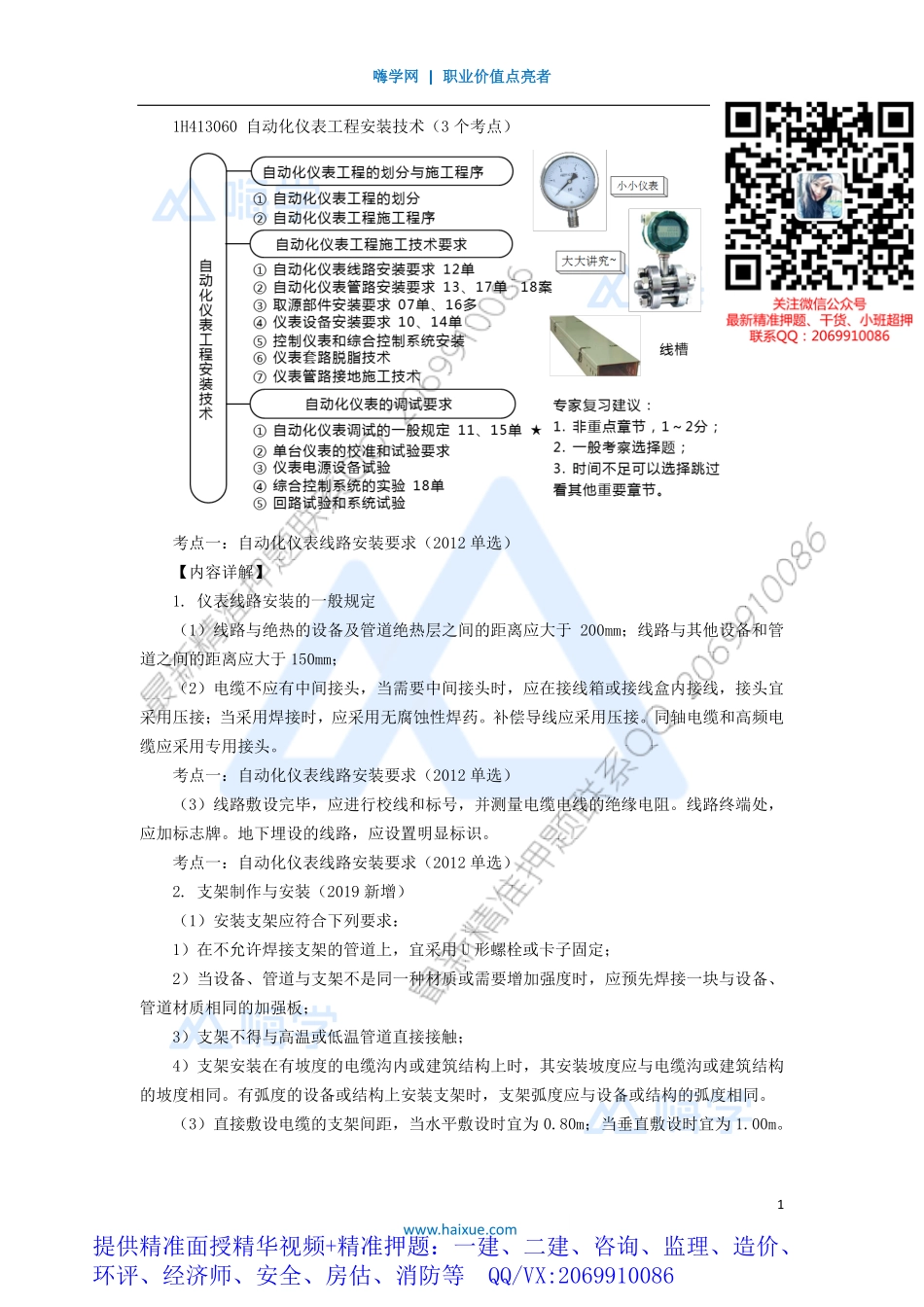

嗨学网|职业价值点亮者1www.haixue.com1H413060自动化仪表工程安装技术（3个考点）考点一：自动化仪表线路安装要求（2012单选）【内容详解】1.仪表线路安装的一般规定（1）线路与绝热的设备及管道绝热层之间的距离应大于200mm；线路与其他设备和管道之间的距离应大于150mm；（2）电缆不应有中间接头，当需要中间接头时，应在接线箱或接线盒内接线，接头宜采用压接；当采用焊接时，应采用无腐蚀性焊药。补偿导线应采用压接。同轴电缆和高频电缆应采用专用接头。考点一：自动化仪表线路安装要求（2012单选）（3）线路敷设完毕，应进行校线和标号，并测量电缆电线的绝缘电阻。线路终端处，应加标志牌。地下埋设的线路，应设置明显标识。考点一：自动化仪表线路安装要求（2012单选）2.支架制作与安装（2019新增）（1）安装支架应符合下列要求：1）在不允许焊接支架的管道上，宜采用U形螺栓或卡子固定；2）当设备、管道与支架不是同一种材质或需要增加强度时，应预先焊接一块与设备、管道材质相同的加强板；3）支架不得与高温或低温管道直接接触；4）支架安装在有坡度的电缆沟内或建筑结构上时，其安装坡度应与电缆沟或建筑结构的坡度相同。有弧度的设备或结构上安装支架时，支架弧度应与设备或结构的弧度相同。（3）直接敷设电缆的支架间距，当水平敷设时宜为0.80m；当垂直敷设时宜为1.00m。提供精准面授精华视频+精准押题：一建、二建、咨询、监理、造价、环评、经济师、安全、房估、消防等QQ/VX:2069910086嗨学网|职业价值点亮者2www.haixue.com考点二：取源部件安装要求【内容详解】1.设备上的取源部件应在设备制造的同时安装；管道上的取源部件应在管道预制、安装的同时安装。2.取源部件安装完毕后，应与设备和管道同时进行压力试验。3.温度取源部件安装：（1）温度取源部件与管道垂直安装时，取源部件轴线应与管道轴线相垂直；（2）与管道呈倾斜角度安装时，宜逆着物料流向，取源部件轴线应与管道轴线相交；考点二：取源部件安装要求（3）在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与管道轴线相重合。温度取源部件安装示意图考点二：取源部件安装要求4.压力取源部件与流量取源部件的安装压力取源部件与流量取源部件的安装要求见下表，安装示意图如下图所示。取源部件测量介质方位要求压力取源部件测量气体管道上半部测量液体管道下半部与管道水平中心线成0°-45°夹角范围测量蒸汽管道上半部，及下半部与管道水平中心线成0°-45°夹角...
