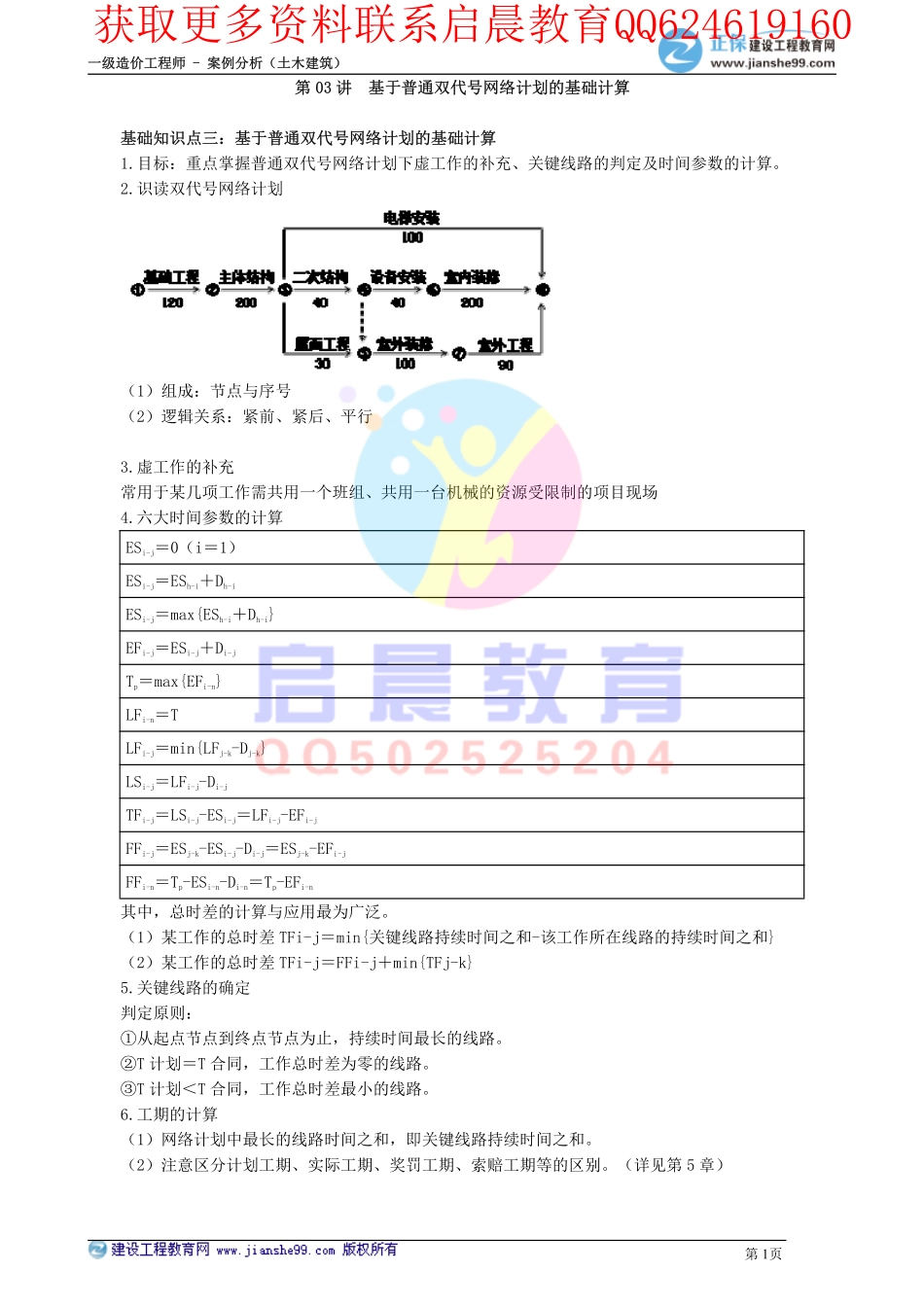

一级造价工程师-案例分析（土木建筑）第1页第03讲基于普通双代号网络计划的基础计算基础知识点三：基于普通双代号网络计划的基础计算1.目标：重点掌握普通双代号网络计划下虚工作的补充、关键线路的判定及时间参数的计算。2.识读双代号网络计划（1）组成：节点与序号（2）逻辑关系：紧前、紧后、平行3.虚工作的补充常用于某几项工作需共用一个班组、共用一台机械的资源受限制的项目现场4.六大时间参数的计算ESi-j＝0（i＝1）ESi-j＝ESh-i＋Dh-iESi-j＝max{ESh-i＋Dh-i}EFi-j＝ESi-j＋Di-jTp＝max{EFi-n}LFi-n＝TLFi-j＝min{LFj-k-Dj-k}LSi-j＝LFi-j-Di-jTFi-j＝LSi-j-ESi-j＝LFi-j-EFi-jFFi-j＝ESj-k-ESi-j-Di-j＝ESj-k-EFi-jFFi-n＝Tp-ESi-n-Di-n＝Tp-EFi-n其中，总时差的计算与应用最为广泛。（1）某工作的总时差TFi-j＝min{关键线路持续时间之和-该工作所在线路的持续时间之和}（2）某工作的总时差TFi-j＝FFi-j＋min{TFj-k}5.关键线路的确定判定原则：①从起点节点到终点节点为止，持续时间最长的线路。②T计划＝T合同，工作总时差为零的线路。③T计划＜T合同，工作总时差最小的线路。6.工期的计算（1）网络计划中最长的线路时间之和，即关键线路持续时间之和。（2）注意区分计划工期、实际工期、奖罚工期、索赔工期等的区别。（详见第5章）获取更多资料联系启晨教育QQ624619160一级造价工程师-案例分析（土木建筑）第2页7.专项训练改编教材第二章【案例十二】背景：某工程双代号施工网络计划如图2-3所示，该进度计划已经监理工程师审核批准，合同工期为23个月。图2-3双代号施工网络计划问题：（改编）1.如果工作C和工作G需共用一台施工机械且只能按先C后G顺序施工，请在网络图上补充虚箭线。2.计算调整后该施工网络计划的计算工期为多少个月？满足合同要求吗？关键工作有哪些？3.计算调整后该网络计划中工作B、C、G的总时差和自由时差。补充训练：计算调整网络计划后的各项工作的六大时间参数。『正确答案』问题1：问题2.采用枚举法：线路1：A→C→D→F线路：4＋2＋6＋8＝20（月）线路2：A→C→G→H线路：4＋2＋6＋11＝23（月）线路3：A→E→F线路：4＋7＋8＝19（月）线路4：A→E→H线路：4＋7＋11＝22（月）线路5：B→G→H线路：2＋6＋11＝19（月）故A→C→G→H线路为关键线路，计划工期＝23月，满足合同要求。关键工作为A、C、G、H。问题3：B工作的总时差＝23－19＝4个月，自由时差＝4－0＝4个月或＝6－2＝4个月C、G工作因为是关键工作，所以总时差、自由时差均为0。获取更多资料联系启晨教育QQ624619160
