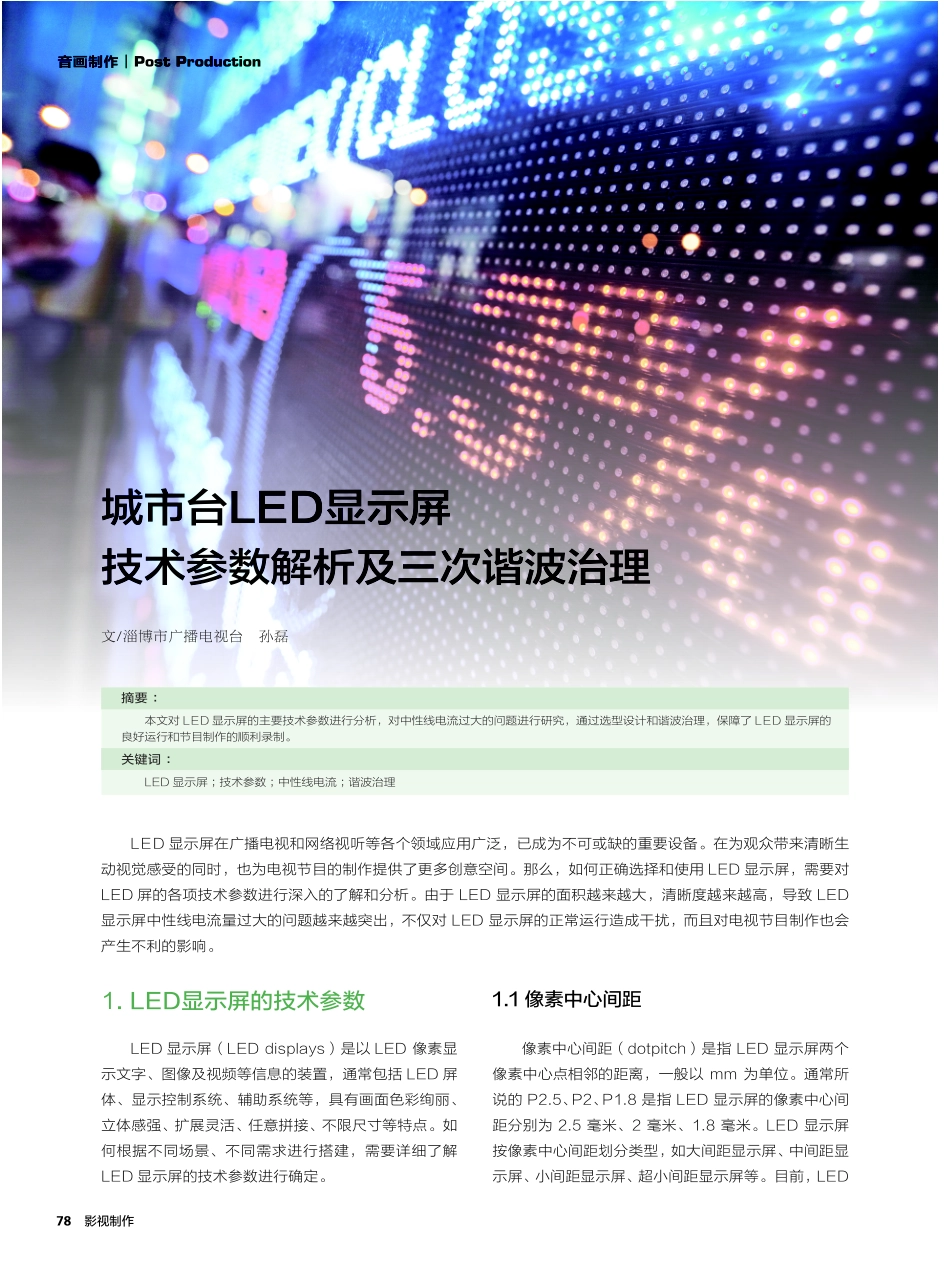

78影视制作音画制作︱PostProduction城市台LED显示屏技术参数解析及三次谐波治理文/淄博市广播电视台孙磊摘要：本文对LED显示屏的主要技术参数进行分析，对中性线电流过大的问题进行研究，通过选型设计和谐波治理，保障了LED显示屏的良好运行和节目制作的顺利录制。关键词：LED显示屏；技术参数；中性线电流；谐波治理LED显示屏在广播电视和网络视听等各个领域应用广泛，已成为不可或缺的重要设备。在为观众带来清晰生动视觉感受的同时，也为电视节目的制作提供了更多创意空间。那么，如何正确选择和使用LED显示屏，需要对LED屏的各项技术参数进行深入的了解和分析。由于LED显示屏的面积越来越大，清晰度越来越高，导致LED显示屏中性线电流量过大的问题越来越突出，不仅对LED显示屏的正常运行造成干扰，而且对电视节目制作也会产生不利的影响。1.LED显示屏的技术参数LED显示屏（LEDdisplays）是以LED像素显示文字、图像及视频等信息的装置，通常包括LED屏体、显示控制系统、辅助系统等，具有画面色彩绚丽、立体感强、扩展灵活、任意拼接、不限尺寸等特点。如何根据不同场景、不同需求进行搭建，需要详细了解LED显示屏的技术参数进行确定。1.1像素中心间距像素中心间距（dotpitch）是指LED显示屏两个像素中心点相邻的距离，一般以mm为单位。通常所说的P2.5、P2、P1.8是指LED显示屏的像素中心间距分别为2.5毫米、2毫米、1.8毫米。LED显示屏按像素中心间距划分类型，如大间距显示屏、中间距显示屏、小间距显示屏、超小间距显示屏等。目前，LED79影视制作音画制作︱PostProduction显示屏正朝着像素中心间距更小、显示屏尺寸更大的方向发展，P0.9、P0.6、P0.3甚至更小间距产品不断涌现，以满足演播室、虚拟制作和AR/VR等产品应用需求。综合实践经验，根据预算条件、安装位置、屏幕大小、人眼对被观察物体的分辨极限，以及显示屏扫描方式和播放视频等条件，一般中小演播室可以选用P2或P2.5，用于电视新闻演播室的显示屏像素中心间距需要在P2以下才能满足拍摄需求的情况。我台大剧院和300平米演播室采用的是P2.5，电视新闻演播室采用的是P1.538。1.2分辨率分辨率是指在水平和垂直两个方向上，LED显示屏的像素点数量。简单来说，就是横向像素点乘以纵向像素点，即LED显示屏的分辨率（discoveryresolution)。我台在大剧院安装了一个103.68m2（19.2m*5.4m）的P2.5LED显示屏（见图1），在主楼大厅安装了一个45.88m2（5.12m*8.96m）的P1.86LED显示屏（见图2），...
