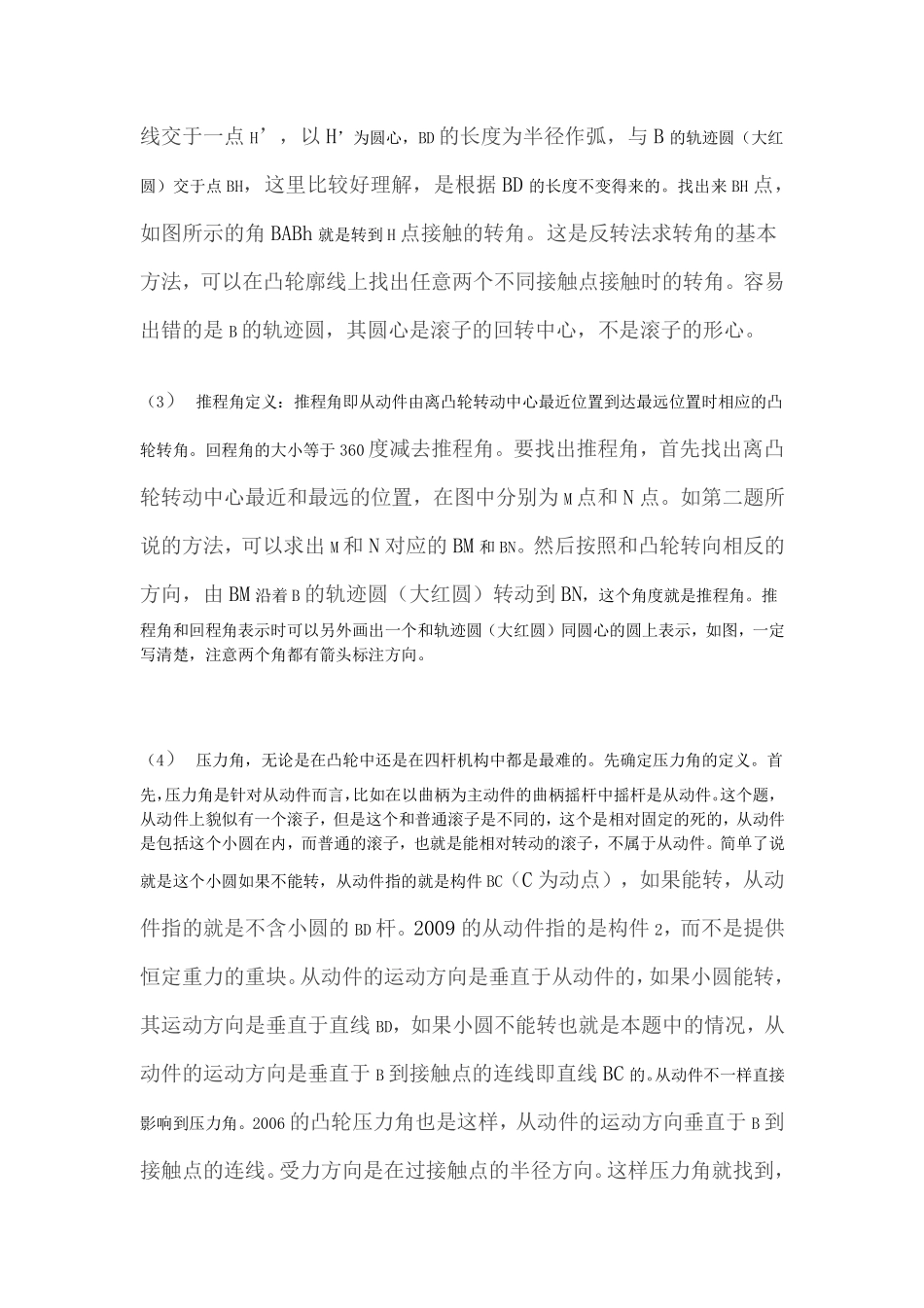

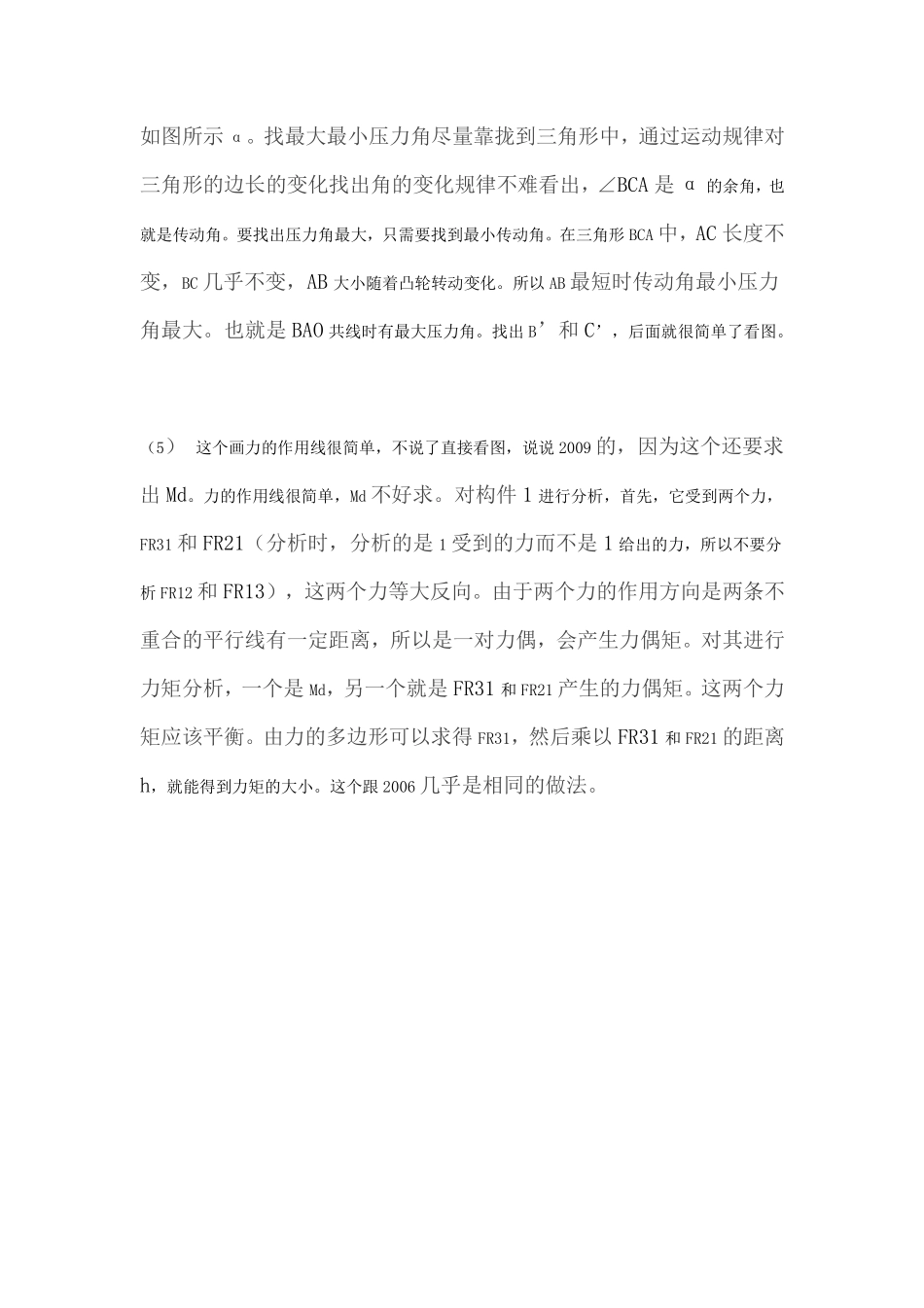

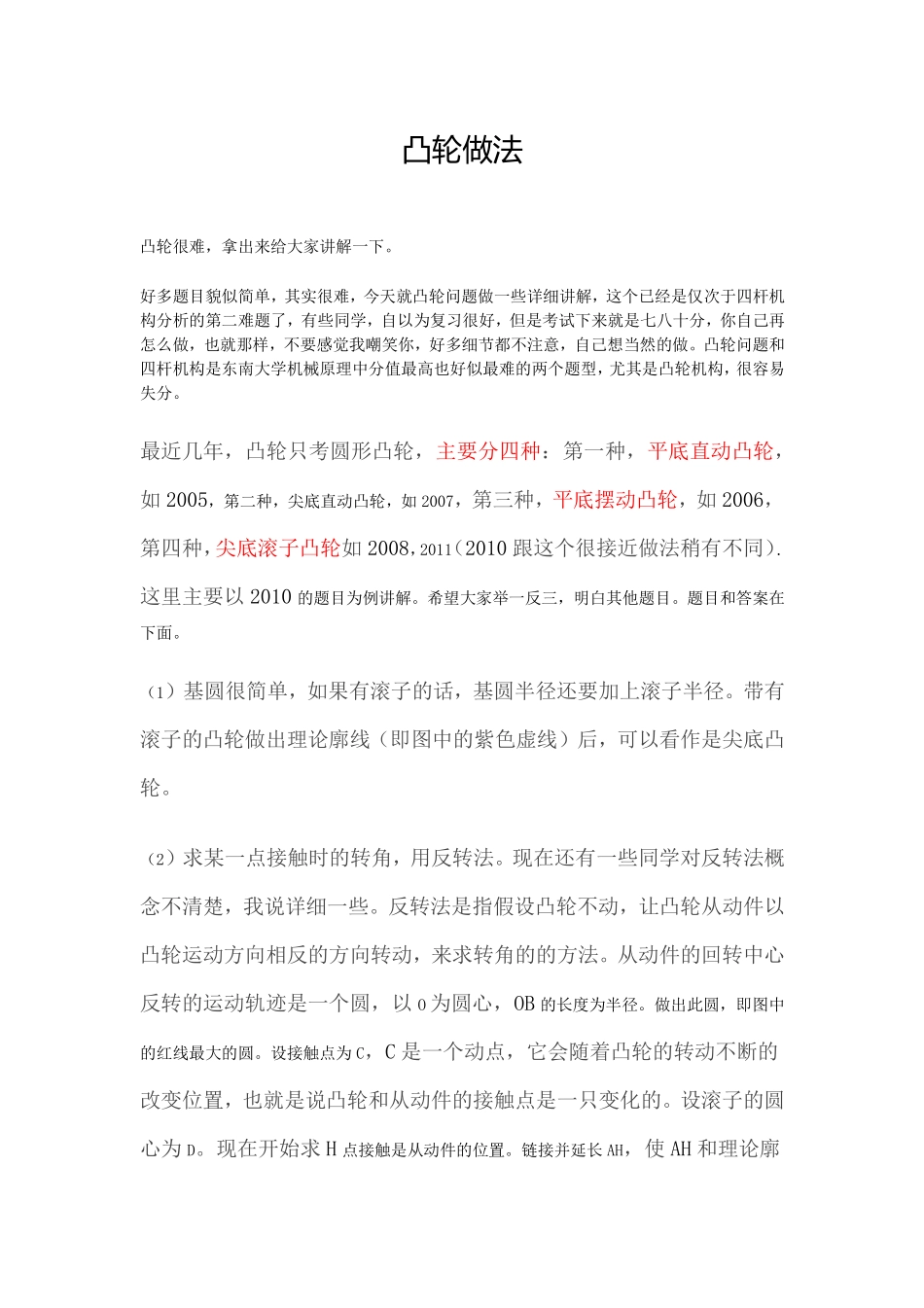

凸轮做法凸轮很难，拿出来给大家讲解一下。好多题目貌似简单，其实很难，今天就凸轮问题做一些详细讲解，这个已经是仅次于四杆机构分析的第二难题了，有些同学，自以为复习很好，但是考试下来就是七八十分，你自己再怎么做，也就那样，不要感觉我嘲笑你，好多细节都不注意，自己想当然的做。凸轮问题和四杆机构是东南大学机械原理中分值最高也好似最难的两个题型，尤其是凸轮机构，很容易失分。最近几年，凸轮只考圆形凸轮，主要分四种：第一种，平底直动凸轮，如2005，第二种，尖底直动凸轮，如2007，第三种，平底摆动凸轮，如2006，第四种，尖底滚子凸轮如2008，2011（2010跟这个很接近做法稍有不同）.这里主要以2010的题目为例讲解。希望大家举一反三，明白其他题目。题目和答案在下面。（1）基圆很简单，如果有滚子的话，基圆半径还要加上滚子半径。带有滚子的凸轮做出理论廓线（即图中的紫色虚线）后，可以看作是尖底凸轮。（2）求某一点接触时的转角，用反转法。现在还有一些同学对反转法概念不清楚，我说详细一些。反转法是指假设凸轮不动，让凸轮从动件以凸轮运动方向相反的方向转动，来求转角的的方法。从动件的回转中心反转的运动轨迹是一个圆，以O为圆心，OB的长度为半径。做出此圆，即图中的红线最大的圆。设接触点为C，C是一个动点，它会随着凸轮的转动不断的改变位置，也就是说凸轮和从动件的接触点是一只变化的。设滚子的圆心为D。现在开始求H点接触是从动件的位置。链接并延长AH，使AH和理论廓线交于一点H’，以H’为圆心，BD的长度为半径作弧，与B的轨迹圆（大红圆）交于点BH，这里比较好理解，是根据BD的长度不变得来的。找出来BH点，如图所示的角BABh就是转到H点接触的转角。这是反转法求转角的基本方法，可以在凸轮廓线上找出任意两个不同接触点接触时的转角。容易出错的是B的轨迹圆，其圆心是滚子的回转中心，不是滚子的形心。（3）推程角定义：推程角即从动件由离凸轮转动中心最近位置到达最远位置时相应的凸轮转角。回程角的大小等于360度减去推程角。要找出推程角，首先找出离凸轮转动中心最近和最远的位置，在图中分别为M点和N点。如第二题所说的方法，可以求出M和N对应的BM和BN。然后按照和凸轮转向相反的方向，由BM沿着B的轨迹圆（大红圆）转动到BN，这个角度就是推程角。推程角和回程角表示时可以另外画出一个和轨迹圆（大红圆）同圆心的圆上表示，如图，一定写清楚，注意两个角都有箭头标注方向。（4）压力角，无论是...
