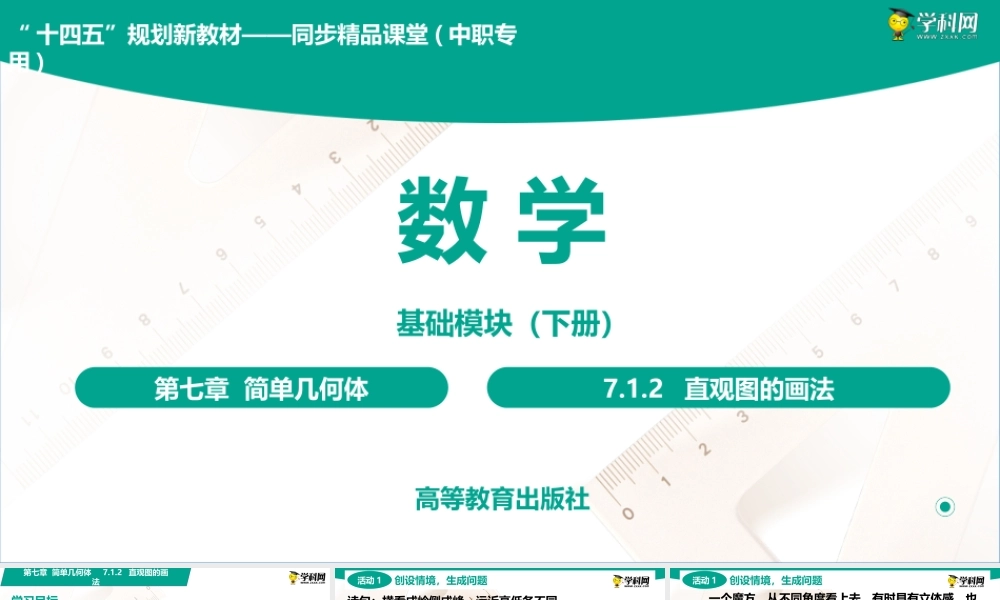

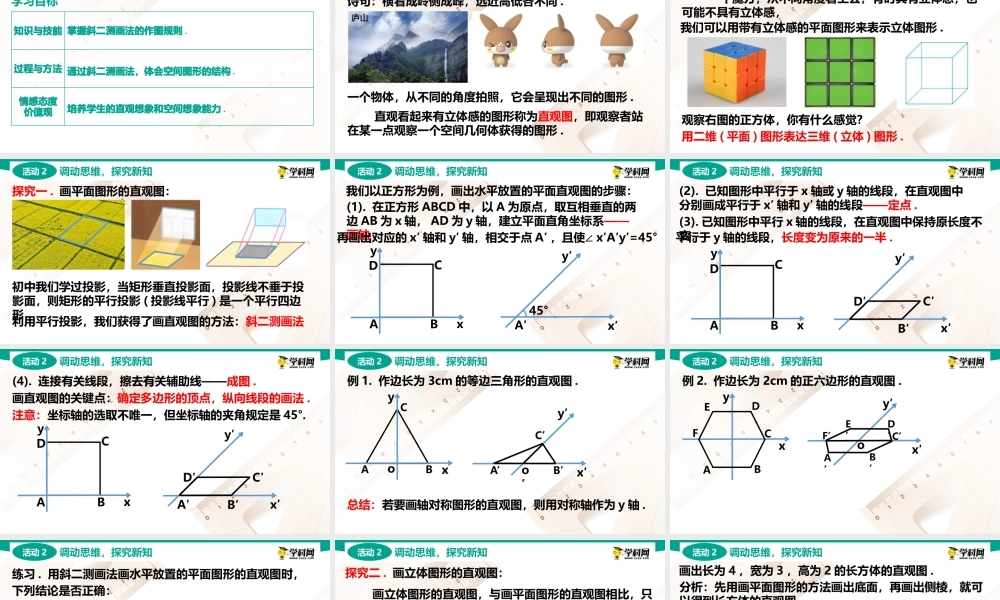

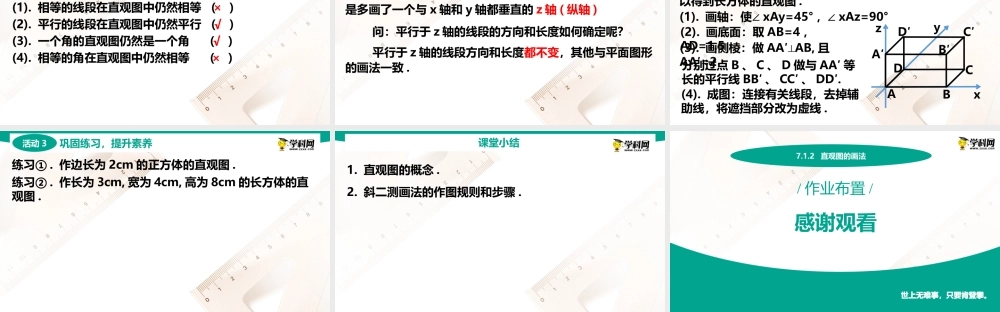

数学7.1.2直观图的画法第七章简单几何体基础模块（下册）高等教育出版社“十四五”规划新教材——同步精品课堂(中职专用)第七章简单几何体7.1.2直观图的画法学习目标知识与技能掌握斜二测画法的作图规则.过程与方法通过斜二测画法，体会空间图形的结构.情感态度价值观培养学生的直观想象和空间想象能力.“”“”“”在初中，我们用过自然数集有理数集等表述，这里的集就是集合的简称，那么什么是集合呢？“”“”“”在初中，我们用过自然数集有理数集等表述，这里的集就是集合的简称，那么什么是集合呢？活动1创设情境，生成问题诗句：横看成岭侧成峰，远近高低各不同.一个物体，从不同的角度拍照，它会呈现出不同的图形.直观看起来有立体感的图形称为直观图，即观察者站在某一点观察一个空间几何体获得的图形.“”“”“”在初中，我们用过自然数集有理数集等表述，这里的集就是集合的简称，那么什么是集合呢？“”“”“”在初中，我们用过自然数集有理数集等表述，这里的集就是集合的简称，那么什么是集合呢？活动1创设情境，生成问题一个魔方，从不同角度看上去，有时具有立体感，也可能不具有立体感，观察右图的正方体，你有什么感觉？我们可以用带有立体感的平面图形来表示立体图形.用二维(平面)图形表达三维(立体)图形.“”“”“”在初中，我们用过自然数集有理数集等表述，这里的集就是集合的简称，那么什么是集合呢？“”“”“”在初中，我们用过自然数集有理数集等表述，这里的集就是集合的简称，那么什么是集合呢？活动2调动思维，探究新知探究一.画平面图形的直观图：初中我们学过投影，当矩形垂直投影面，投影线不垂于投影面，则矩形的平行投影(投影线平行)是一个平行四边形利用平行投影，我们获得了画直观图的方法：斜二测画法“”“”“”在初中，我们用过自然数集有理数集等表述，这里的集就是集合的简称，那么什么是集合呢？“”“”“”在初中，我们用过自然数集有理数集等表述，这里的集就是集合的简称，那么什么是集合呢？活动2调动思维，探究新知我们以正方形为例，画出水平放置的平面直观图的步骤：(1).在正方形ABCD中，以A为原点，取互相垂直的两边AB为x轴，AD为y轴，建立平面直角坐标系——画轴.再画出对应的x′轴和y′轴，相交于点A′，且使∠x′A′y′=45°ABCDA′y′x′yx45°“”“”“”在初中，我们用过自然数集有理数集等表述，这里的集就是集合的简称，那么什么是集合呢？“”“”“”在初中，我们用过自然数集...
