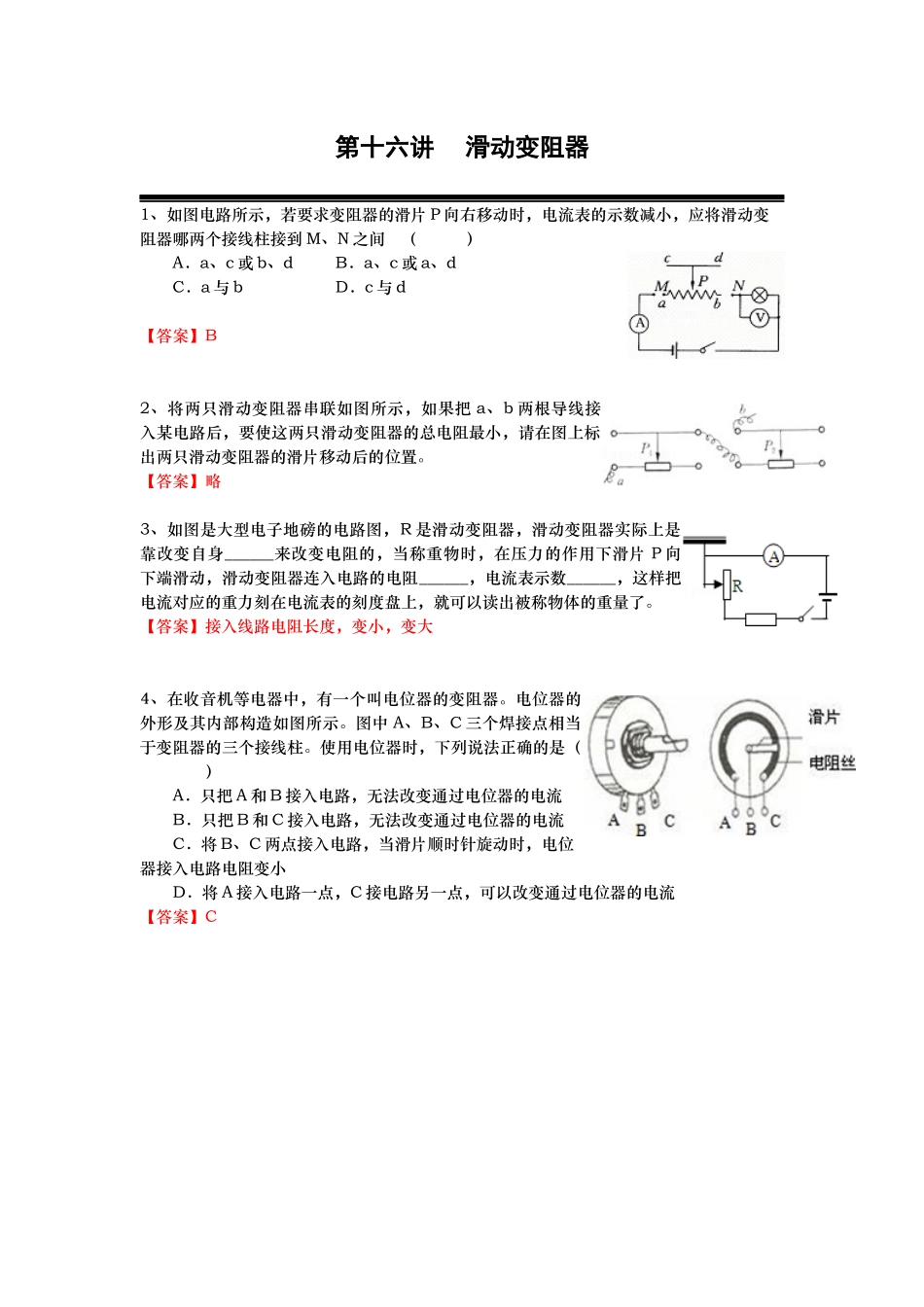

第十六讲滑动变阻器1、如图电路所示，若要求变阻器的滑片P向右移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间（）A．a、c或b、dB．a、c或a、dC．a与bD．c与d【答案】B2、将两只滑动变阻器串联如图所示，如果把a、b两根导线接入某电路后，要使这两只滑动变阻器的总电阻最小，请在图上标出两只滑动变阻器的滑片移动后的位置。【答案】略3、如图是大型电子地磅的电路图，R是滑动变阻器，滑动变阻器实际上是靠改变自身______来改变电阻的，当称重物时，在压力的作用下滑片P向下端滑动，滑动变阻器连入电路的电阻______，电流表示数______，这样把电流对应的重力刻在电流表的刻度盘上，就可以读出被称物体的重量了。【答案】接入线路电阻长度，变小，变大4、在收音机等电器中，有一个叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时，下列说法正确的是（）A．只把A和B接入电路，无法改变通过电位器的电流B．只把B和C接入电路，无法改变通过电位器的电流C．将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小D．将A接入电路一点，C接电路另一点，可以改变通过电位器的电流【答案】C
