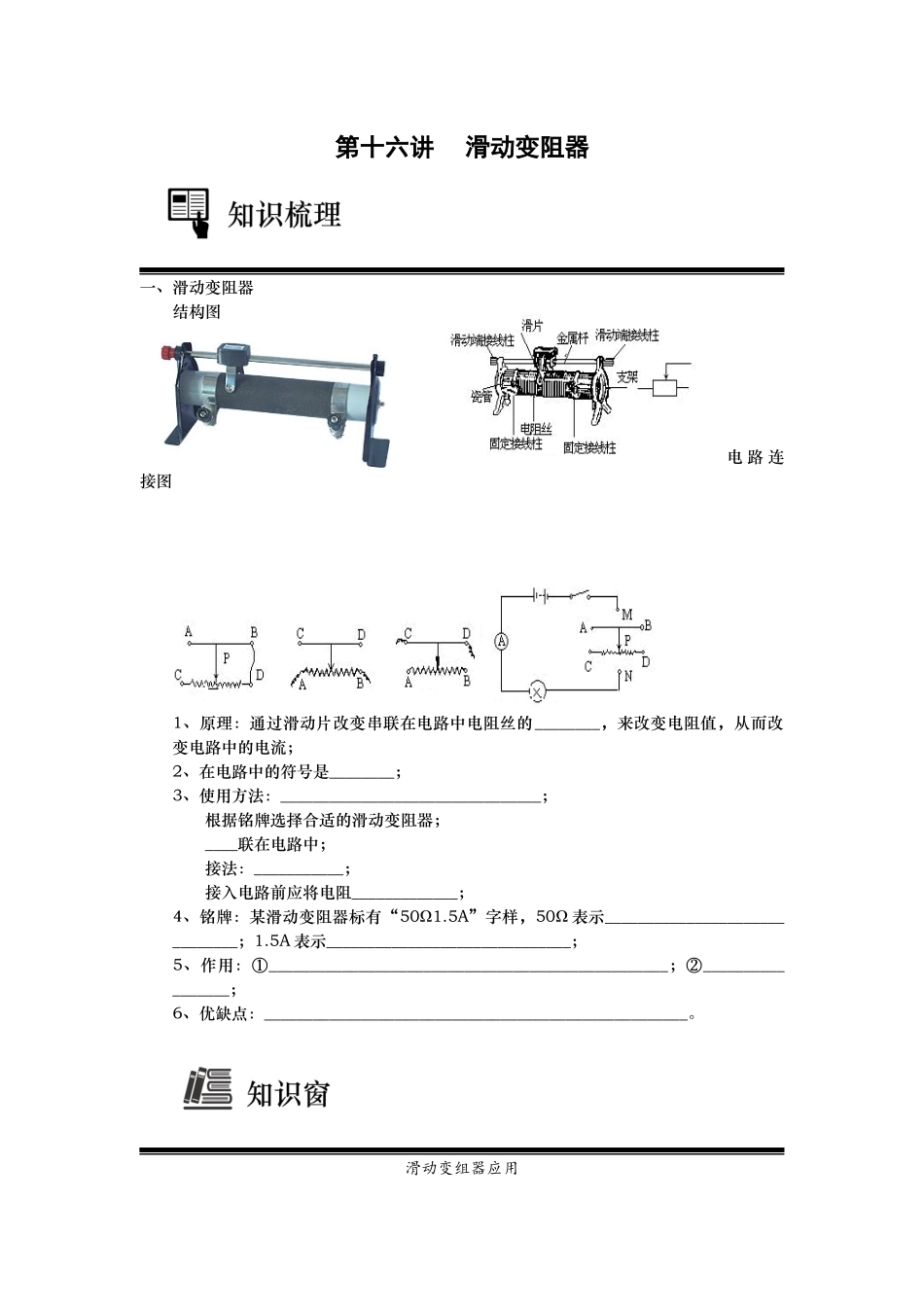

第十六讲滑动变阻器一、滑动变阻器结构图电路连接图1、原理：通过滑动片改变串联在电路中电阻丝的________，来改变电阻值，从而改变电路中的电流；2、在电路中的符号是________；3、使用方法：________________________________；根据铭牌选择合适的滑动变阻器；____联在电路中；接法：___________；接入电路前应将电阻_____________；4、铭牌：某滑动变阻器标有“50Ω1.5A”字样，50Ω表示______________________________；1.5A表示______________________________；5、作用：①_________________________________________________；②_________________；6、优缺点：____________________________________________________。滑动变组器应用音响上调节音量大小的旋钮；台灯上调节灯光亮度的旋钮；电脑上调节显示器亮暗的旋钮；调节电烫斗的温度的旋钮，另外，汽车上的油量表，过磅称的称重仪等都利用了滑动变阻器。滑动变阻器滑动变阻器在电路中的作用(1)保护电路，即连接好电路，开关闭合前，应调节滑动变阻器的滑片P，使滑动变阻器接入电路部分的电阻最大。(2)通过改变接入电路部分的电阻来改变电路中的电流，从而改变与之串联的导体(用电器)两端的电压。在连接滑动变阻器时，要求：一上一下，各用一个接线柱；实际连接应根据要求选择下面的接线柱。另外，日常生活中我们经常用到旋钮型变阻器，能够调整音量的电位器，调节台灯亮度的旋钮等等，它们的工作原理都是与滑动变阻器的工作原理类似1、如图滑动变阻器，要在滑片右移时接入电路中的电阻变小，应连接哪两个接线柱（）A．B，DB．A，BC．A，CD．B，C2、滑动变阻器上标有“20Ω，1A”字样，其中“20Ω”表示______________________________，“1A”表示_______________________________。3、如图所示的电路，是表示滑动变阻器连入电路的四种接法．当滑片向左滑动的过程中，（1）电流表示数变大的是______电路图；（2）电流表的示数变小的是______电路图；（3）电流表的示数不变的是______电路图；（4）不正确的连法是______电路图。4、在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，则下列接法正确的是（）A．M接C，N接BB．M接C，N接DC．M接C，N接BD．M接A，N接D5、某班同学做“用滑动变阻器改变电流”的实验，电路如图所示。（1）闭开关前应移动滑片P，使变阻器连入电路中的电阻______，闭合开关后，要想让灯更亮些，则应将滑片P向______移动；（2）...
