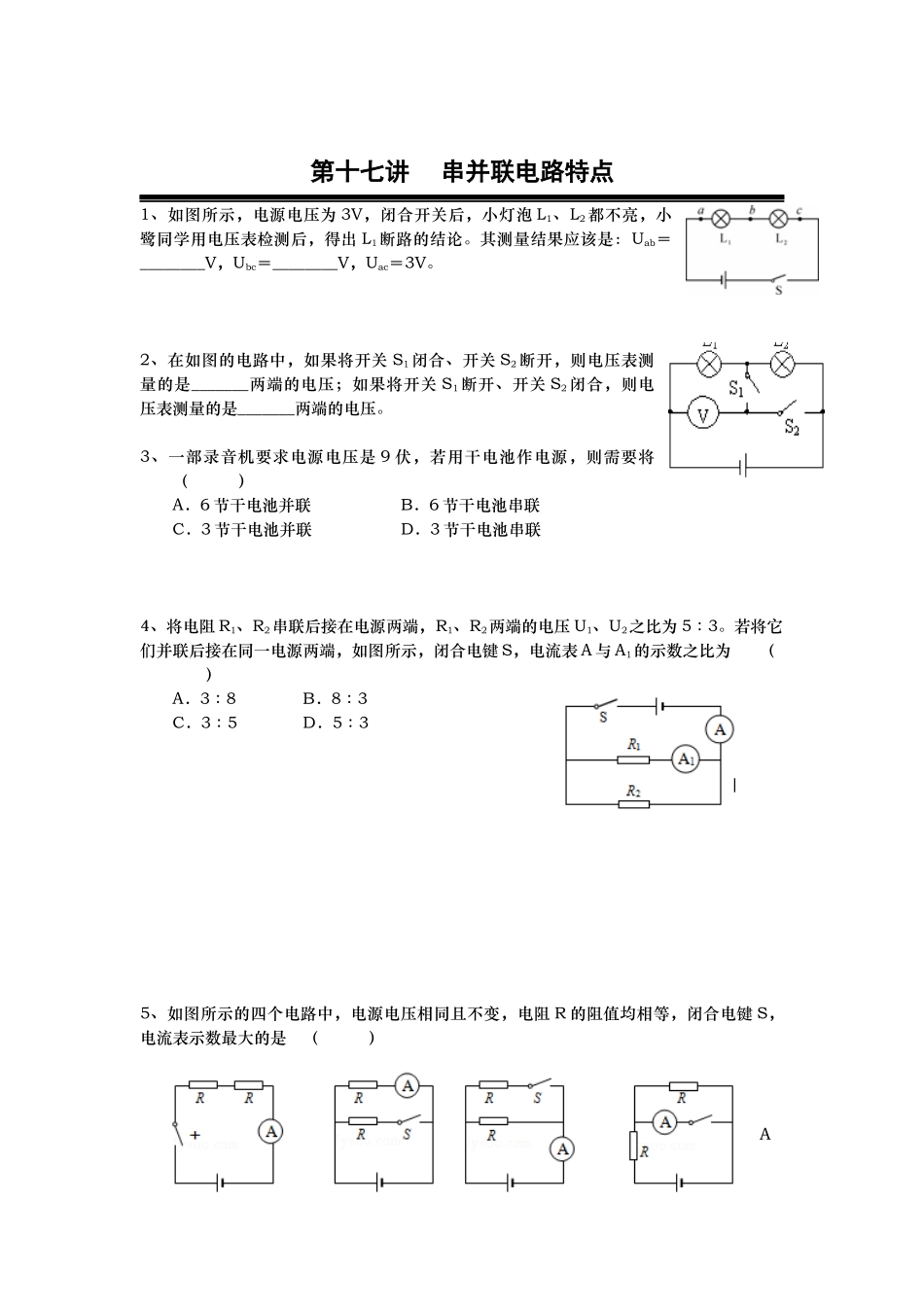

第十七讲串并联电路特点1、如图所示，电源电压为3V，闭合开关后，小灯泡L1、L2都不亮，小鹭同学用电压表检测后，得出L1断路的结论。其测量结果应该是：Uab＝________V，Ubc＝________V，Uac＝3V。2、在如图的电路中，如果将开关S1闭合、开关S2断开，则电压表测量的是_______两端的电压；如果将开关S1断开、开关S2闭合，则电压表测量的是_______两端的电压。3、一部录音机要求电源电压是9伏，若用干电池作电源，则需要将（）A．6节干电池并联B．6节干电池串联C．3节干电池并联D．3节干电池串联4、将电阻R1、R2串联后接在电源两端，R1、R2两端的电压U1、U2之比为5︰3。若将它们并联后接在同一电源两端，如图所示，闭合电键S，电流表A与A1的示数之比为（）A．3︰8B．8︰3C．3︰5D．5︰35、如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S，电流表示数最大的是（）ABCD8、在如图所示的电路，R1的电阻大于R2的电阻。闭合电键后，通过R1、R2和干路的电流分别为I1、I2、I，则下列说法中正确的是（）A．I＞I2＞I1B．I＞I1＞I2C．I1＞I2＞ID．I2＞I1＞I9、如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A，IB=0.26A，则IC的大小为（）A．0.4AB．0.26AC．0.2AD．0.14A
