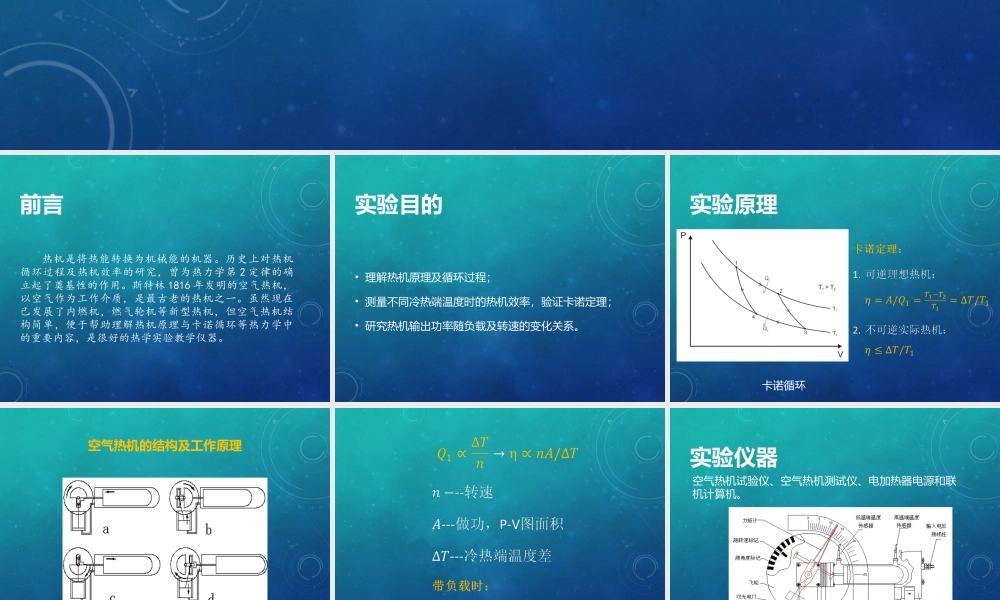

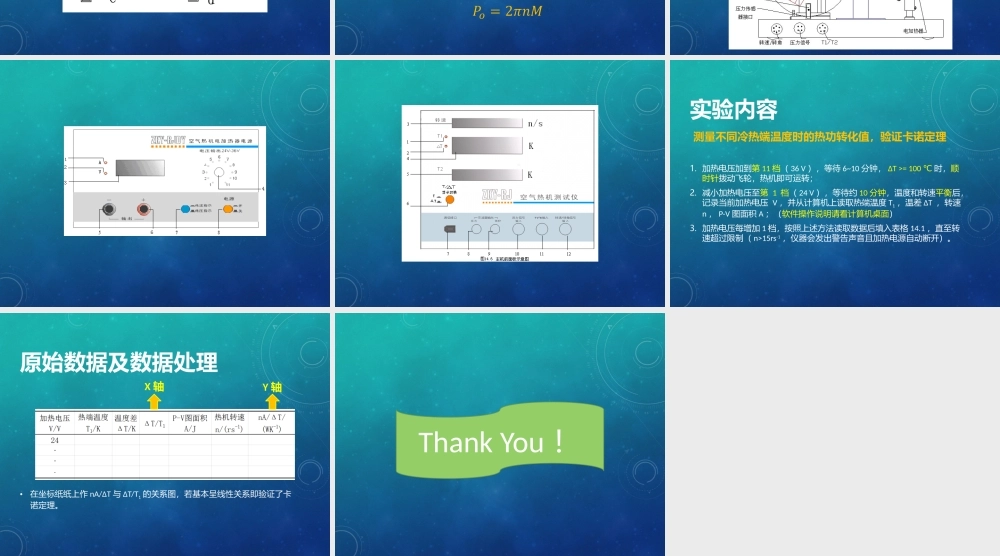

空气热机实验2015.10.27前言热机是将热能转换为机械能的机器。历史上对热机循环过程及热机效率的研究，曾为热力学第2定律的确立起了奠基性的作用。斯特林1816年发明的空气热机，以空气作为工作介质，是最古老的热机之一。虽然现在已发展了内燃机，燃气轮机等新型热机，但空气热机结构简单，便于帮助理解热机原理与卡诺循环等热力学中的重要内容，是很好的热学实验教学仪器。实验目的•理解热机原理及循环过程；•测量不同冷热端温度时的热机效率，验证卡诺定理；•研究热机输出功率随负载及转速的变化关系。实验原理卡诺循环空气热机的结构及工作原理实验仪器空气热机试验仪、空气热机测试仪、电加热器电源和联机计算机。实验内容1.加热电压加到第11档（36V），等待6~10分钟，ΔT>=100℃时，顺时针拨动飞轮，热机即可运转；2.减小加热电压至第1档（24V），等待约10分钟，温度和转速平衡后，记录当前加热电压V，并从计算机上读取热端温度T1，温差ΔT，转速n，P-V图面积A；（软件操作说明请看计算机桌面）3.加热电压每增加1档，按照上述方法读取数据后填入表格14.1，直至转速超过限制（n>15rs-1，仪器会发出警告声音且加热电源自动断开）。测量不同冷热端温度时的热功转化值，验证卡诺定理原始数据及数据处理•在坐标纸纸上作nA/ΔT与ΔT/T1的关系图，若基本呈线性关系即验证了卡诺定理。X轴Y轴ThankYou！
