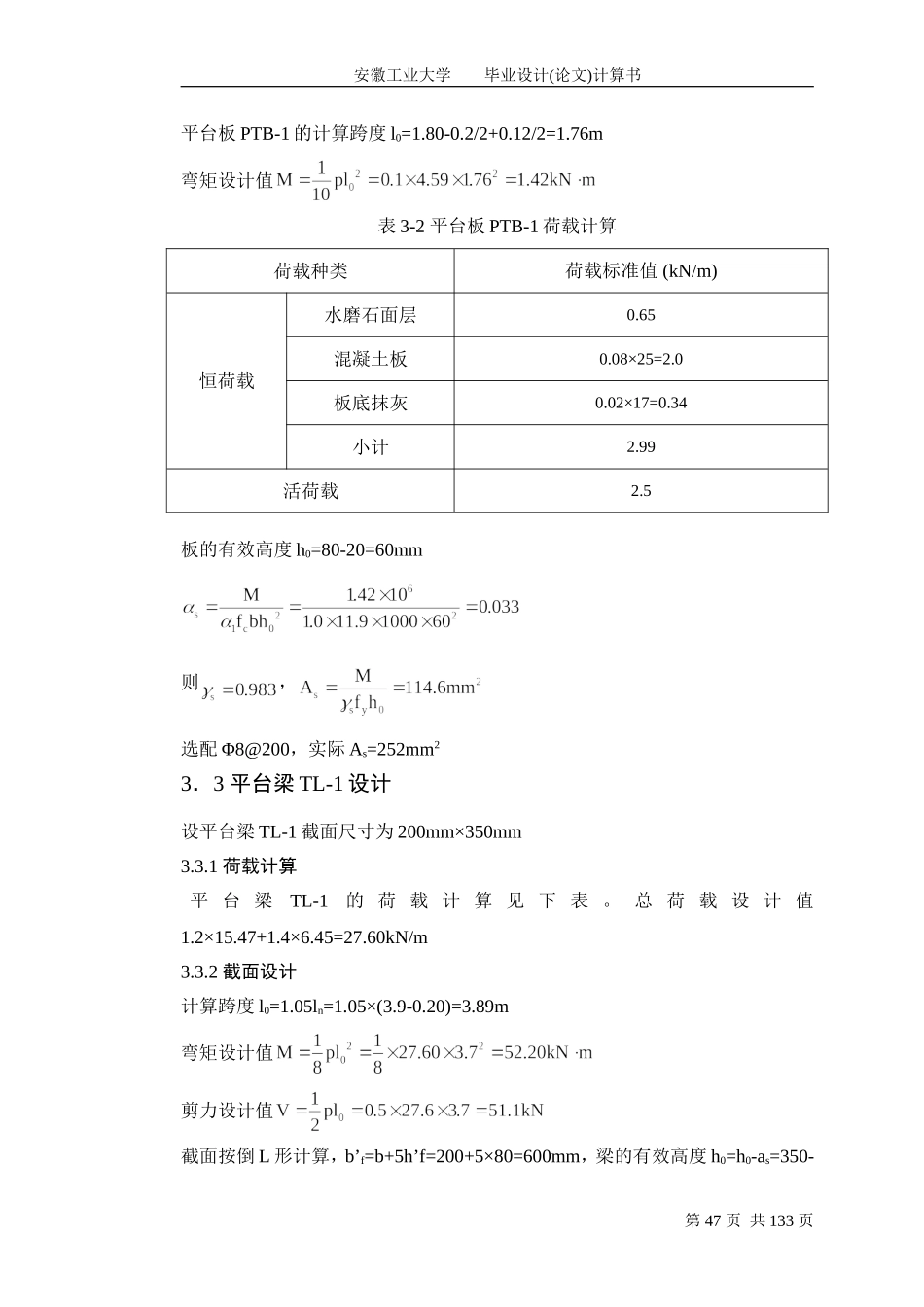

安徽工业大学毕业设计(论文)计算书第三章楼梯设计楼梯间开间为3.9m，进深为6.9。采用板式楼梯，底层为等跑楼梯，共26级踏步，踏步宽0.28米，其踏步的水平投影长度为12×0.28=3.36m，二层及其以上层楼梯均为等跑楼梯，共24级踏步，踏步宽0.28米，其踏步的水平投影长度为11×0.28=3.36m。楼梯的踢面和踏面均做水磨石层，底面为水泥砂浆粉刷。混凝土强度等级C25。板采用HPB235钢筋，梁纵筋采用HRB335钢筋。图3-1楼梯平面图3.1梯段板TB-1设计板倾斜角tanα=150/280=0.5357，cosα=0.8815。板斜长为3.36/0.8815=3.82m，可以采用板式楼梯。板厚约为板斜长的1/25~1/30，h=120mm。取1m宽板带计算。3.1.1荷载计算梯段板TB-1的荷载计算列于下表。恒荷载分项系数γG=1.2，活荷载分项系数为γQ=1.4。总荷载设计值p=1.0×(1.2×6.66+1.4×2.5)=11.5kN/m。第45页共133页安徽工业大学毕业设计(论文)计算书表3-1梯段板TB-1荷载计算荷载种类荷载标准值(kN/m)恒荷载水磨石面层(0.28+0.15)×0.65/0.28=0.998三角形踏步0.5×0.28×0.15×25/0.28=1.875混凝土斜板0.12×25/0.8815=3.400板底抹灰0.02×17/0.8815=0.386小计6.66活荷载2.53.1.2截面设计TB-1板水平计算跨度ln=3.9m，弯矩设计值。板的有效高度h0=120-20=100mm。则选配Φ10@110，实际As=714mm2分布筋每级踏步1根Φ8。3.2平台板PTB-1设计设平台板PTB-1厚80mm，取1m宽带板计算。3.2.1荷载计算平台板PTB-1的荷载计算见下表。荷载设计值p=1.2×2.99+1.4×2.5=4.59kN/m3.2.2截面设计第46页共133页安徽工业大学毕业设计(论文)计算书平台板PTB-1的计算跨度l0=1.80-0.2/2+0.12/2=1.76m弯矩设计值表3-2平台板PTB-1荷载计算荷载种类荷载标准值(kN/m)恒荷载水磨石面层0.65混凝土板0.08×25=2.0板底抹灰0.02×17=0.34小计2.99活荷载2.5板的有效高度h0=80-20=60mm则，选配Φ8@200，实际As=252mm23．3平台梁TL-1设计设平台梁TL-1截面尺寸为200mm×350mm3.3.1荷载计算平台梁TL-1的荷载计算见下表。总荷载设计值1.2×15.47+1.4×6.45=27.60kN/m3.3.2截面设计计算跨度l0=1.05ln=1.05×(3.9-0.20)=3.89m弯矩设计值剪力设计值截面按倒L形计算，b’f=b+5h’f=200+5×80=600mm，梁的有效高度h0=h0-as=350-第47页共133页安徽工业大学毕业设计(论文)计算书35=315mm经判别属第一类T形截面。表3-3平台梁TL-1荷载计算荷载类型荷载标准值(kN/m)恒荷载梁自重0.2×（0.35-0.07）×25=1.4梁侧粉刷0.02×(0.35-0.08)×2×17=0.184平台板传来2.99×1.8/2=2.69梯段板传来6.66×3.32/2=11.19小计15.47活荷载2.5×(3.36/2+1.8/2)=6.45则，选配316，实际As=603mm2配置Φ6@200箍筋，则斜截面受剪承载力为满足要求。第48页共133页
