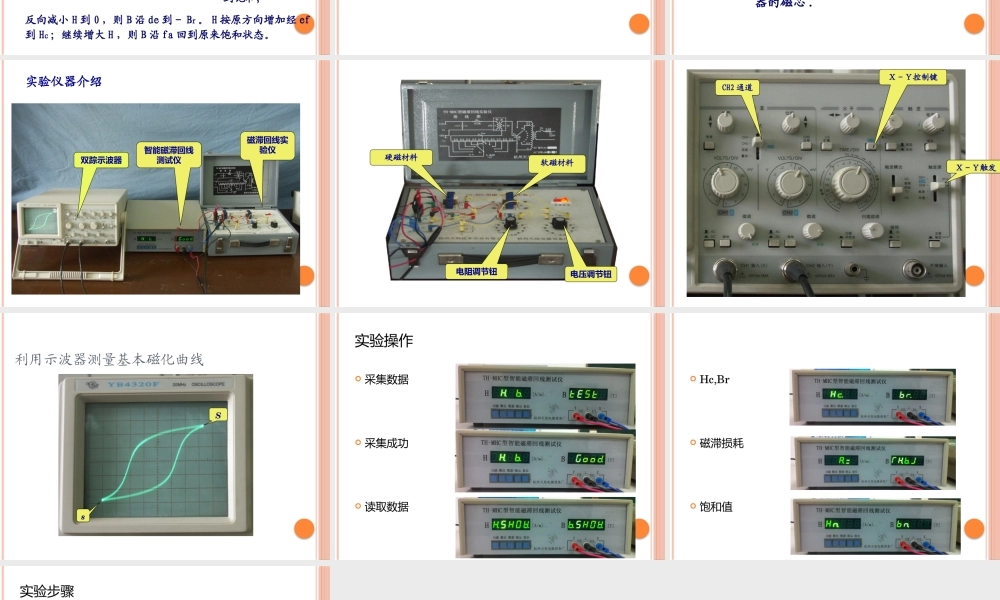

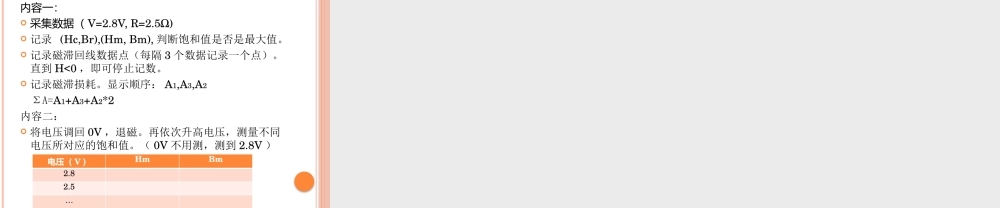

铁磁材料磁化特性研究铁磁材料磁性材料应用广泛，从常用的永久磁铁、变压器铁芯到录音、录像、计算机存贮用的磁带、磁盘等都采用磁性材料。磁滞回线和基本磁化曲线反映了磁性材料的主要特征。通过实验研究这些性质不仅能掌握用示波器观察磁滞回线以及基本磁化曲线的基本测绘方法，而且能从理论和实际应用上加深对材料磁特性的认识。实验原理：一铁磁质的磁化特性：1铁磁质的相对磁导率，一般在之间，有的可高达。1r2铁磁材料的磁导率不是常数，而是与磁化条件和磁化历史有关。将铁磁材料做成环状样品如图：电流I从0逐渐增加,H也逐渐增加。输入信号测量仪器ε绕组线圈4210-10810当电流从0逐渐增加，线圈中的磁场强度H也随之增加，这样就可以测出若干组B,H值。以H为横坐标，B为纵坐标，画出B随H的变化曲线（图中虚线），这条曲线称为初始磁化曲线。当H增大到某一值后S点，B几乎不再变化，这时铁磁材料的磁化状态为磁饱和状态。此时的磁感应强度Bm叫做饱和磁感应强度。3磁滞现象：铁磁材料的磁化过程是不可逆的。反向减小H到0，则B沿de到－Br。H按原方向增加经ef到Hc；继续增大H，则B沿fa回到原来饱和状态。abcdef当铁磁质达到饱和后，减小H，B沿图ab下降；当H=0时B＝Br，称为剩磁。当H＝Hc时，B=0，bc段是退磁曲线Hc称为矫顽力；反向继续增大H，铁磁质反向沿cd段达到饱和；-Hc-BrBr磁滞回线的面积VEBdHHB)(铁磁材料在磁化过程中由磁滞现象引起的能量损耗磁滞损耗不同的铁磁质具有不同形状的磁滞回线，按矫顽力的大小，铁磁材料可分为：软磁材料：矫顽磁力很小，适合于做变压器、电机中的铁芯等。硬磁材料：矫顽磁力很大，常用做永磁体。常用在电表、收音机、扬声器中。矩磁材料：它的磁滞回线接近于矩形，可以用做“记忆”元件。如电子计算机中存储器的磁芯.实验仪器介绍双踪示波器智能磁滞回线测试仪磁滞回线实验仪硬磁材料软磁材料电阻调节钮电压调节钮Ｘ－Ｙ控制键Ｘ－Ｙ触发CH2通道利用示波器测量基本磁化曲线Ss实验操作采集数据采集成功读取数据Hc,Br磁滞损耗饱和值实验步骤内容一：采集数据（V=2.8V,R=2.5Ω)记录(Hc,Br),(Hm,Bm),判断饱和值是否是最大值。记录磁滞回线数据点（每隔3个数据记录一个点）。直到H<0，即可停止记数。记录磁滞损耗。显示顺序：A1,A3,A2ΣA=A1+A3+A2*2内容二：将电压调回0V，退磁。再依次升高电压，测量不同电压所对应的饱和值。（0V不用测，测到2.8V）电压（V）HmBm2.82.5…
